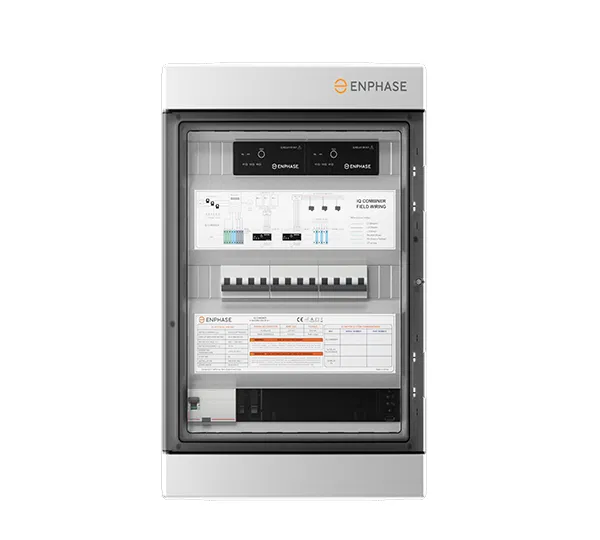

Enphase IQ Combiner 2 EU-3P - Tablou AC Trifazat cu Gateway, CT-uri si Protectii Integrate
![Enphase IQ Combiner 2 EU-3P – Tablou AC Trifazat cu Gateway, CT-uri si Protectii Integrate [1]](https://gomagcdn.ro/domains2/energodepot.ro/files/product/original/enphase-iq-combiner-2-eu-3p-tablou-ac-trifazat-cu-gateway-ct-uri-si-protectii-integrate-276150.webp "Enphase IQ Combiner 2 EU-3P – Tablou AC Trifazat cu Gateway, CT-uri si Protectii Integrate [1]")
Enphase IQ Combiner 2 EU-3P este un tablou AC trifazat preechipat pentru sisteme solare si de stocare. Include IQ Gateway Metered, 2 IQ Relay, Communications Kit 2 si CT-uri.
- Tablou AC trifazat cu tensiune de sistem 400 Y/230 VAC.
- Include IQ Gateway Metered, 2 IQ Relay si Communications Kit 2.
- Include 3 CT-uri de productie preinstalate si 3 CT-uri de consum.
- Suporta pana la 2 circuite, fiecare de maximum 16 A.
- Grad de protectie IP54 pentru instalare la interior.
Durata de livrare: 7 pana la 10 zile lucratoare
Produse Alternative
- Descriere
- Caracteristici
- Download (2)
- Review-uri (0)
- FAQ
Enphase IQ Combiner 2 EU-3P este un tablou AC trifazat care consolideaza componentele de conectare intr-o singura carcasa pentru instalatii solare si de stocare. Include IQ Gateway Metered, doua IQ Relay, Communications Kit 2, protectii automate si intreruptor diferential RCD, preinstalate pe un ansamblu cu 3 sine DIN.
Tabloul suporta configuratii cu 1 circuit PV si 1 circuit de stocare, 2 circuite PV sau 2 circuite de stocare, fiecare de maximum 16 A. Tensiunea de sistem este 400 Y/230 VAC, frecventa nominala este 50 Hz, iar capacitatea maxima de comutare a ansamblului este 32 A.
Carcasa se monteaza pe perete, iar introducerea cablurilor pentru cablarea de camp se realizeaza de sus. Comunicarea include Communications Kit 2 pentru comunicare de control cablata, Wi-Fi integrat si Ethernet optional.
Produsul are grad de protectie IP54 si este destinat utilizarii la interior. Intervalul temperaturii de functionare este de la -25 la 40 grade C, iar rezistenta mecanica la impact este IK08.
Specificatii tehnice
| Frecventa nominala | 50 Hz |
| Factor de simultaneitate asociat | 1 |
| Tensiune de sistem | 400 Y/230 VAC |
| Curent maxim pe circuit | 16 A |
| Capacitate maxima de comutare a ansamblului | 32 A |
| Configuratii acceptate | 1 circuit PV + 1 circuit de stocare sau 2 circuite PV sau 2 circuite de stocare, fiecare de maximum 16 A |
| Tensiune nominala de izolatie | 500 V |
| Tensiune nominala de tinere la impuls | 6000 V |
| Curent nominal de tinere la impuls | 1000 A |
| Curent nominal de scurtcircuit conditionat | 6000 A |
| Tip tablou de distributie | Tip B, pentru utilizare de catre persoane obisnuite |
| Clasificare EMC | Clasa de instalare 3, clasa B |
| Dimensiuni (H x L x A) | 600 x 400 x 132 mm |
| Grad de protectie | IP54 |
| Greutate | 12 kg |
| Rezistenta mecanica la impact | IK08 |
| Grad de poluare | 2 |
| Altitudine | Pana la 2500 m |
| Temperatura de functionare | -25 pana la 40 grade C |
| Temperatura de depozitare | -25 pana la 60 grade C |
| Loc de instalare | Interior |
| Umiditate a aerului | Pana la 85% |
| Comunicare | Comunicare de control cablata, Communications Kit 2 |
| Wi-Fi integrat | 802.11 b/g/n (2,4 GHz, 5 GHz) |
| Raza Wi-Fi recomandata | 10 m |
| Ethernet | Cablu Ethernet UTP 802.3, Cat5E sau Cat6, optional si neinclus |
| Mobile Connect | Optional, CELLMODEM-M1-06-AT-05, neinclus |
| Intrare/iesire digitala | Intrare/iesire digitala pentru controlul operatorului de retea |
| USB | USB 2.0 pentru Mobile Connect |
| Conexiuni pentru transformatoare de curent | Pana la 3 CT-uri de consum si pana la 3 CT-uri de productie |
| Comunicare Powerline | 110-120 kHz, clasa B, banda ingusta 200 Hz, catre microinvertoare IQ si IQ Relay |
| Indicatoare LED | Conectivitate cloud, mod punct de acces Wi-Fi, stare productie PV, stare comunicare PLC |
| Configurare | Enphase Installer App, Enphase Installer Platform |
| Categorie de supratensiune IQ Relay | 3 |
| Categorie de masurare GRID | CAT III |
| Timp detectare tensiune si frecventa IQ Relay | 100 ms, 5 cicluri de retea la 50 Hz |
| Iesire IQ Relay | 230 V eficace, 25 A |
| LED-uri IQ Relay | Patru LED-uri rosu/verde: trei pentru declansare la subtensiune/supratensiune, unul pentru subfrecventa/suprafrecventa si curent continuu |
| Tip RCD | Tip A |
| Numar poli RCD | 4 |
| Curent nominal RCD | 63 A |
| Sensibilitate RCD | 30 mA |
| Masurare productie | Precizie +/-1%, trei CT-uri de productie preinstalate |
| Masurare consum | Precizie +/-1%, trei CT-uri de consum incluse |
| Lungime cablu CT-uri de consum | 4 m |
| Borne intrare retea | 4-6 mm2 |
| Borne intrare IQ Relay | 2,5-6 mm2 |
| Borne CTRL | 0,5-1,5 mm2 |
| Borne Communications Kit 2 | 0,5-2,5 mm2 |
| Continut pachet | 1 x IQ Gateway Metered, 2 x IQ Relay, 1 x Communications Kit 2, 3 x CT-uri de productie, 3 x CT-uri de consum, 1 x protectie IQ Gateway, 2 x protectii PV/stocare, 1 x RCD |
| Protectie IQ Gateway | 16 A, 4 poli, curba B, precablata |
| Protectii PV/stocare | 2 x 20 A, 4 poli, curba B, precablate |
| Compatibilitate microinvertoare | Microinvertoare din seriile IQ7 si IQ8 |
| Compatibilitate baterie | IQ Battery 5P cu FlexPhase, configurata trifazat |
Intrebari frecvente
Ce componente sunt incluse in Enphase IQ Combiner 2 EU-3P?
Produsul include IQ Gateway Metered, doua IQ Relay, un Communications Kit 2, trei CT-uri de productie, trei CT-uri de consum, protectii automate si un RCD.
Ce configuratii de circuite suporta tabloul?
Suporta 1 circuit PV si 1 circuit de stocare, 2 circuite PV sau 2 circuite de stocare. Fiecare circuit poate avea maximum 16 A.
Ce optiuni de comunicare are produsul?
Include comunicare de control cablata prin Communications Kit 2 si Wi-Fi integrat 802.11 b/g/n. Ethernetul optional necesita un cablu UTP Cat5E sau Cat6, care nu este inclus.
Cum sunt realizate masurarile de productie si consum?
Sunt incluse trei CT-uri de productie preinstalate si trei CT-uri de consum. Precizia declarata pentru masurarea productiei si consumului este +/-1%.
Unde poate fi instalat IQ Combiner 2 EU-3P?
Produsul este destinat instalarii la interior si se monteaza pe perete. Are grad de protectie IP54 si poate functiona intre -25 si 40 grade C.
Curent nominal: 63 A
Brand: Enphase
Categorie: Backup Box
Denumire produs: Enphase IQ Combiner 2 EU-3P
Amperaj: 16 A
Model: IQ Combiner 2 EU-3P
Numar Faze: 3
Compatibilitate Acumulatori: IQ Battery 5P cu FlexPhase, configurata trifazat
