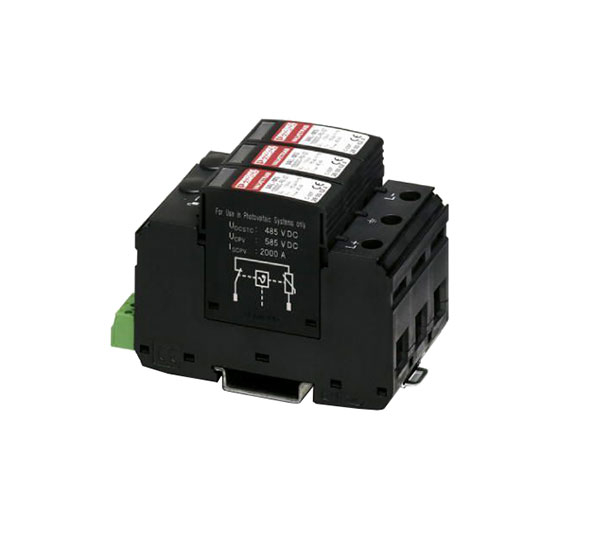

![Descarcator de supratensiune Phoenix Contact tip 2 [1]](https://gomagcdn.ro/domains2/energodepot.ro/files/product/original/descarcator-de-supratensiune-phoenix-contact-1000-v-dc-693640.jpg "Descarcator de supratensiune Phoenix Contact tip 2 [1]")
Descarcator de supratensiune Phoenix Contact de tip 2 pentru sisteme DC izolate de 1000 V DC. Se monteaza pe sina DIN si are contact pentru semnalizare la distanta.
- Pentru sisteme DC izolate, cu 2 poli, de 1000 V DC.
- Tensiune maxima continua de functionare: 1170 V DC.
- Curent maxim de descarcare: 40 kA, la forma de unda 8/20 us.
- Trei elemente de protectie plug-in, monitorizate termic.
- Montaj pe sina DIN de 35 mm si contact pentru semnalizare la distanta.
Culoare: Negru
Durata de livrare: estimat 15-30 de zile, in functie de reaprovizionarea furnizorului.
Produse Alternative
- Descriere
- Caracteristici
- Review-uri (0)
Phoenix Contact VAL-MS 1000DC-PV/2+V-FM este un descarcator de supratensiune de tip 2 pentru sisteme de tensiune continua izolate, cu 2 poli, de 1000 V DC. Produsul are un element de baza cu 3 poli si se monteaza pe sina DIN de 35 mm.
Tensiunea maxima continua de functionare este de 1170 V DC, iar curentul nominal de descarcare este de 15 kA. Curentul maxim de descarcare este de 40 kA, iar nivelul de protectie la tensiune este de maximum 3,7 kV.
Descarcatorul include trei elemente de protectie plug-in monitorizate termic. Fiecare conector are indicare vizuala de stare, iar elementul de baza dispune de contact pentru semnalizare la distanta.
Carcasa are grad de protectie IP20, atunci cand sunt utilizate toate punctele de conectare. Temperatura ambianta de functionare este intre -40 grade C si 80 grade C.
Specificatii tehnice
| Clasa de protectie a carcasei | IP20, numai cand sunt utilizate toate punctele de conectare |
| Tip curent | DC |
| Tip protectie la supratensiune | Tip 2 |
| Inaltime | 98,7 mm |
| Latime | 53,4 mm |
| Adancime | 65,7 mm, inclusiv sina DIN de 7,5 mm |
| Pas orizontal | 3 diviziuni |
| Temperatura ambianta de functionare | -40 grade C - 80 grade C |
| Temperatura ambianta de depozitare/transport | -40 grade C - 80 grade C |
| Altitudine | maximum 2000 m deasupra nivelului marii |
| Umiditate admisa la functionare | 5 % - 95 % |
| Soc la functionare | 60g, semisinus, 11 ms, de 3 ori pe axele X, Y si Z |
| Vibratii la functionare | 7,5g, 5 - 500 Hz, 2,5 h, XYZ |
| Clasificare de test IEC | PV II; PV T2 |
| Tip EN | T2 |
| Comportament la defect al descarcatorului | OCM, mod circuit deschis |
| Configuratie de conectare | Configuratie Y |
| Loc de instalare | Interior |
| Accesibilitate | Accesibil |
| Loc de instalare al dispozitivului de deconectare | Intern |
| Mod de protectie | (L+) - (L-); (L+) - PE; (L-) - PE |
| Tip montare | Sina DIN de 35 mm |
| Culoare | Negru jet RAL 9005 |
| Material carcasa | PA 6.6-FR; PBT-FR |
| Grad de poluare | 2 |
| Distanta intre partile active si cele impamantate | 8 mm |
| Clasa de inflamabilitate conform UL 94 | V-0 |
| Tip constructiv | Modul pentru sina DIN, din doua sectiuni, divizibil |
| Semnalizare defect protectie la supratensiune | Indicator optic, contact pentru semnalizare la distanta |
| Tensiune maxima continua de functionare UCPV | 1170 V DC |
| Curent nominal de scurtcircuit ISCPV | 2000 A |
| Curent continuu de functionare ICPV | sub 20 uA |
| Curent nominal de sarcina IL | 80 A |
| Curent rezidual IPE | maximum 20 uA DC; maximum 250 uA AC |
| Consum de putere in standby PC | maximum 25 mVA |
| Curent nominal de descarcare, 8/20 us | 15 kA |
| Curent maxim de descarcare Imax, 8/20 us | 40 kA |
| Curent total de descarcare Itotal, 8/20 us | 40 kA |
| Nivel de protectie la tensiune Up | maximum 3,7 kV |
| Tensiune reziduala Ures | maximum 3,7 kV la In; maximum 3,1 kV la 5 kA; maximum 3,5 kV la 10 kA; maximum 4 kV la 20 kA; maximum 4,6 kV la 30 kA; maximum 5 kV la 40 kA |
| Timp de raspuns tA | maximum 25 ns |
| Rezistenta de izolatie Riso | peste 5 GOhm la 500 V DC |
| Functie de comutare contact semnalizare | Contact PDT |
| Tensiune de functionare contact semnalizare | 5 V AC - 250 V AC; 30 V DC |
| Curent de functionare contact semnalizare | 5 mA AC - 1,5 A AC; 1 A DC |
| Metoda conectare contact semnalizare | Conectare plug-in/cu surub prin COMBICON |
| Filet contact semnalizare | M2 |
| Cuplu de strangere contact semnalizare | 0,25 Nm |
| Lungime dezizolare contact semnalizare | 7 mm |
| Sectiune conductor flexibil contact semnalizare | 0,14 mm2 - 1,5 mm2 |
| Sectiune conductor rigid contact semnalizare | 0,14 mm2 - 1,5 mm2 |
| Sectiune conductor AWG contact semnalizare | 28 - 16 |
| Metoda conectare circuit de protectie | Conectare cu surub |
| Filet circuit de protectie | M5 |
| Cuplu de strangere circuit de protectie | 3 Nm pentru 1,5 mm2 - 16 mm2; 4,5 Nm pentru 25 mm2 - 35 mm2 |
| Lungime dezizolare circuit de protectie | 16 mm |
| Sectiune conductor flexibil circuit de protectie | 1,5 mm2 - 25 mm2 |
| Sectiune conductor rigid circuit de protectie | 1,5 mm2 - 35 mm2 |
| Sectiune conductor AWG circuit de protectie | 15 - 2 |
| Metoda conectare alternativa | Papuc de cablu tip furca |
| Sectiune conductor flexibil pentru papuc tip furca | 1,5 mm2 - 16 mm2 |
| Standarde/reglementari | EN 50539-11:2013 |
Intrebari frecvente
Pentru ce tip de sistem este destinat acest descarcator?
Este destinat sistemelor de tensiune continua izolate, cu 2 poli, de 1000 V DC.
Care este capacitatea de descarcare a produsului?
Curentul nominal de descarcare este de 15 kA, iar curentul maxim de descarcare este de 40 kA, pentru forma de unda 8/20 us.
Cum se monteaza descarcatorul?
Se monteaza pe sina DIN de 35 mm. Dimensiunile sunt 98,7 x 53,4 x 65,7 mm, iar adancimea include sina DIN de 7,5 mm.
Are semnalizare pentru starea protectiei?
Da. Fiecare conector are indicare vizuala de stare, iar produsul are contact pentru semnalizare la distanta.
Care este intervalul temperaturii de functionare?
Temperatura ambianta de functionare este intre -40 grade C si 80 grade C.
Tip: Tip 2
Material: PA 6.6-FR, PBT-FR
Tip montare: Pe sina DIN
Model: VAL-MS 1000DC-PV/2+V-FM
