Pin izolat 2 5 mm2 8 mm 100 buc albastru

Descriere

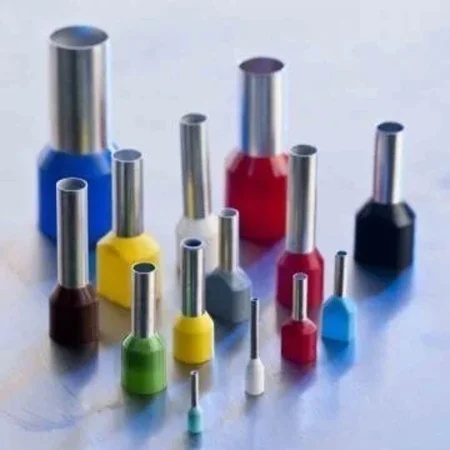

Pinul terminal izolat este destinat finisarii conductoarelor multifilare, fine si extrafine, inainte de introducerea acestora in borne cu surub, cleme sau alte puncte de conexiune. Tubul metalic mentine firele conductorului grupate dupa sertizare, contribuind la realizarea unei conexiuni curate, stabile si usor de verificat in tablouri electrice, panouri de automatizare si instalatii de distributie.

Produsul este compatibil cu conductori cu sectiunea nominala de 2.5 mm2 si are lungimea tubului metalic de 8 mm. Constructia include tub din cupru conform EN 13600, cu suprafata stanata pentru protectie la coroziune, si guler izolator din polipropilena, fara halogeni, de culoare albastra. Dimensiunile indicate pentru acest tip sunt diametrul interior de 2.2 mm, diametrul exterior al izolatiei de 4.7 mm, lungime totala de 14 mm si grosime a peretelui tubului de 0.15 mm. Terminalul este realizat conform DIN 46228 partea 4 si rezista la temperaturi de pana la 105 grade C.

Montajul se realizeaza prin dezizolarea conductorului pe o lungime adecvata, introducerea completa a firelor in tubul terminalului si sertizarea cu o unealta compatibila cu pini terminali izolati. Gulerul cu intrare facilitata ajuta la introducerea conductorului fara desfacerea firelor, iar dupa sertizare terminalul se introduce in borna echipamentului. Pentru rezultat corect, profilul si dimensiunea matritei de sertizare trebuie alese pentru sectiunea de 2.5 mm2.

Utilizati produsul numai pentru sectiunea de conductor indicata si verificati fermitatea sertizarii inainte de punerea instalatiei sub tensiune. Lucrarile la instalatii electrice trebuie efectuate cu circuitul scos de sub tensiune si, dupa caz, de personal calificat. Nu folositi terminale deformate, deteriorate sau sertizate incomplet si respectati cerintele producatorului bornei, ale conductorului si ale instalatiei in care sunt montate.

Intrebari frecvente

Pentru ce sectiune de conductor este potrivit acest pin terminal?

Este destinat conductorilor flexibili sau multifilari cu sectiunea nominala de 2.5 mm2.

Care este lungimea tubului metalic?

Lungimea tubului metalic care intra pe conductor este de 8 mm, iar lungimea totala este de 14 mm.

Cum se monteaza pinul terminal?

Se dezizoleaza conductorul, se introduc toate firele in tubul terminalului si se sertizeaza cu un cleste compatibil pentru pini terminali izolati de 2.5 mm2.

Este potrivit pentru tablouri electrice si automatizari?

Da. Este adecvat pentru finisarea conductoarelor flexibile utilizate in borne, tablouri de distributie, panouri de automatizare si conexiuni electrice similare.

Cate bucati contine ambalajul?

Ambalajul contine 100 bucati.
