Descriere

Pinul terminal izolat este destinat finisarii conductoarelor flexibile cu sectiunea nominala de 1 mm2, inaintea conectarii acestora in borne, cleme si aparataje electrice. Tubul terminal sustine firele multifilare, ajutand la obtinerea unei terminari ordonate si la introducerea mai usoara a conductorului in punctul de conexiune. Izolatia rosie permite identificarea rapida a dimensiunii in timpul lucrarilor de cablare.

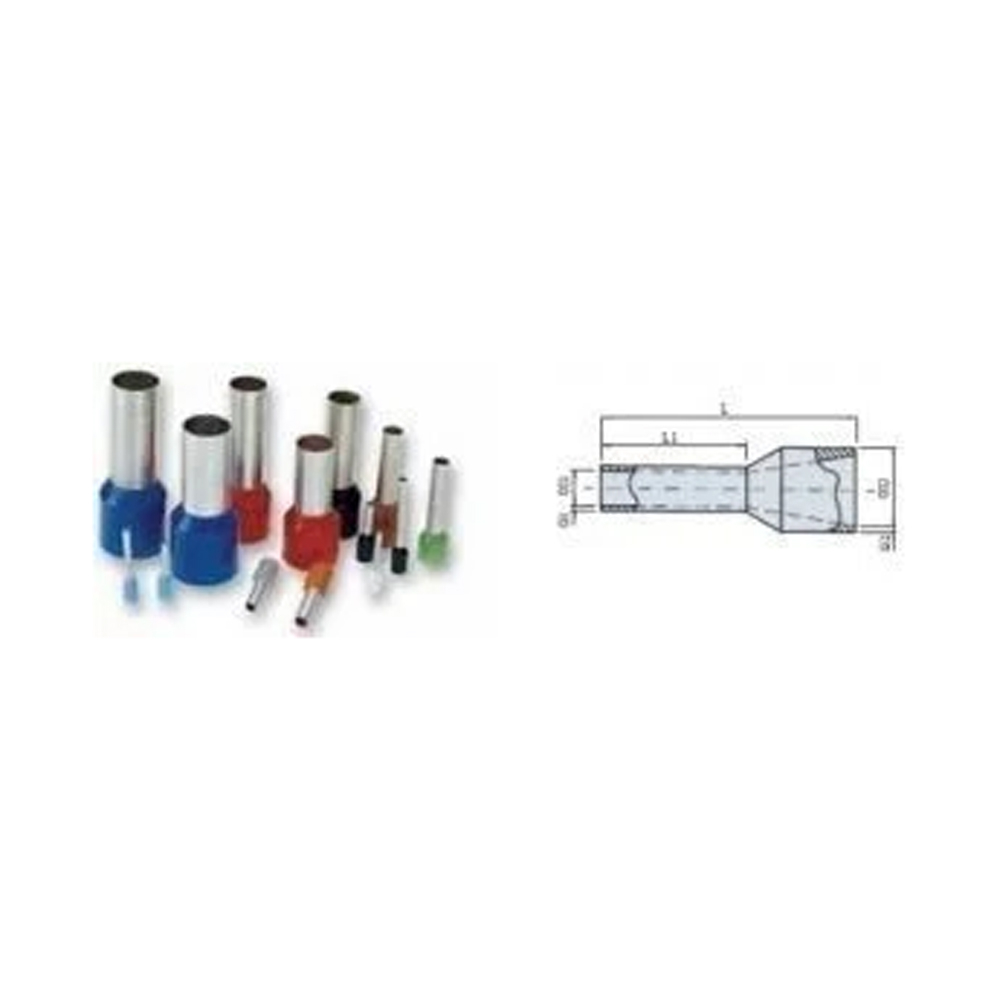

Produsul are constructie standard, pentru conductor de 1 mm2, iar lungimea partii metalice de sertizare este de 8 mm. Lungimea totala este de 14 mm. Tubul este fabricat din cupru cu suprafata cositorita, iar gulerul izolator este din polipropilena fara halogeni. Este un terminal izolat, de culoare rosie, conform DIN 46228-4, recomandat pentru utilizare continua la temperaturi de pana la 105 grade C.

Montajul se realizeaza prin dezizolarea conductorului la lungimea potrivita, introducerea completa a firelor in tub si sertizarea cu un cleste compatibil cu pini terminali izolati pentru sectiunea de 1 mm2. Dupa sertizare, tubul metalic trebuie sa fixeze uniform conductorul, fara fire desprinse sau deformari care pot impiedica introducerea in borna. Lungimea de 8 mm trebuie aleasa in functie de adancimea si tipul clemei de conectare utilizate.

Pentru o conexiune sigura, se recomanda folosirea exclusiva pe conductori cu sectiunea indicata si verificarea compatibilitatii cu borna echipamentului. Sertizarea trebuie efectuata cu scule adecvate, iar instalarea sau interventiile in tablouri si circuite electrice se executa numai cu alimentarea oprita si de personal calificat. Nu utilizati terminale deformate, deteriorate sau sertizate necorespunzator.

Intrebari frecvente

Pentru ce sectiune de conductor este potrivit acest pin terminal?

Este destinat conductoarelor flexibile cu sectiunea nominala de 1 mm2.

Care este lungimea tubului metalic?

Lungimea partii metalice de sertizare este de 8 mm, iar lungimea totala a terminalului este de 14 mm.

Din ce materiale este realizat?

Tubul terminal este din cupru cositorit, iar izolatia rosie este din polipropilena fara halogeni.

Cum se monteaza pinul terminal?

Conductorul se dezizoleaza, se introduce complet in tubul metalic, apoi se sertizeaza cu un cleste compatibil pentru pini terminali izolati de 1 mm2.

Cate bucati contine pachetul?

Pachetul contine 100 de pini terminali izolati.
