Descriere

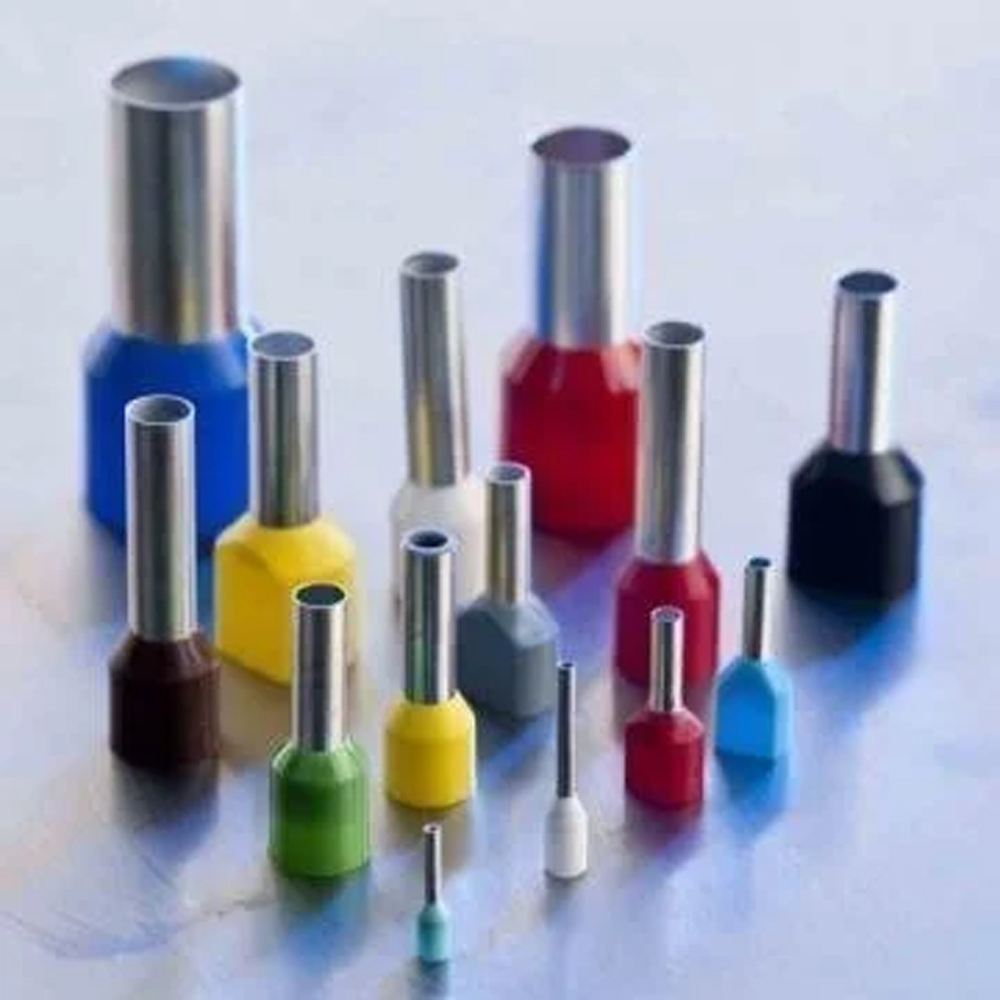

Pinul terminal izolat este destinat finisarii capetelor de conductori si realizarii unor conexiuni ordonate in borne cu surub, reglete, tablouri electrice, automatizari si echipamente de distributie. Prin sertizare, firele multifilare sunt grupate intr-un capat compact, reducand riscul de desfacere a firelor la introducerea in borna.

Este potrivit pentru conductori cu sectiunea nominala de 6 mm2, echivalent AWG 10. Tubul metalic are lungimea de 12 mm, iar lungimea totala este de 20 mm. Corpul de contact este realizat din cupru electrolitic cositorit, iar izolatia galbena este din polipropilena fara halogeni. Produsul este izolat, are constructie standard si este realizat conform DIN 46228 partea 4.

Montajul se realizeaza dupa dezizolarea conductorului la o lungime corespunzatoare tubului metalic. Introduceti complet firele conductorului in tub, pana la oprirea in zona izolata, apoi sertizati cu o cleste de sertizare compatibil cu pini terminali de 6 mm2. Dupa sertizare, capatul conductorului poate fi introdus in borna echipamentului conform instructiunilor producatorului acesteia.

Pentru o conexiune sigura, lucrati numai cu instalatia scoasa de sub tensiune si folositi o unealta de sertizare adecvata sectiunii conductorului. Nu utilizati pinul pentru conductori cu sectiune diferita si verificati vizual ca toate firele au intrat in tub inainte de sertizare. Temperatura maxima de utilizare continua a izolatiei este de 105 grade C.

Intrebari frecvente

Pentru ce sectiune de conductor este potrivit acest pin terminal?

Este destinat conductorilor cu sectiunea nominala de 6 mm2, echivalent AWG 10.

Care este lungimea tubului metalic?

Tubul metalic are lungimea de 12 mm, iar lungimea totala a pinului terminal este de 20 mm.

Din ce materiale este realizat?

Tubul de contact este din cupru electrolitic cositorit, iar izolatia galbena este realizata din polipropilena fara halogeni.

Cate bucati contine ambalajul?

Ambalajul contine 100 bucati.

Ce unealta se foloseste la montaj?

Se foloseste o cleste de sertizare compatibil cu pini terminali si cu sectiunea de 6 mm2.
