Descriere

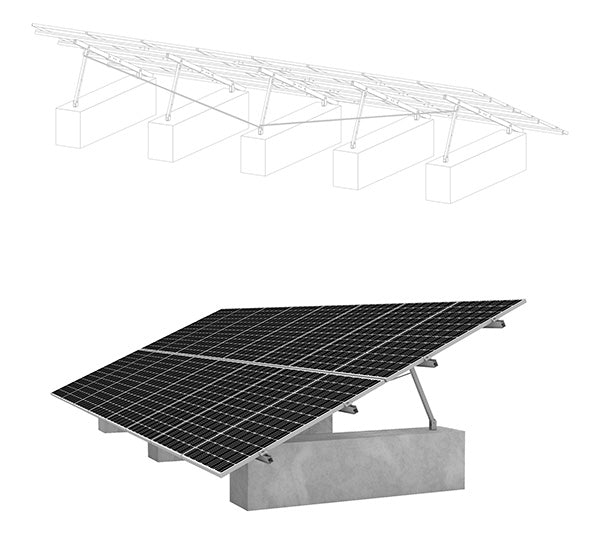

A-Rack GMS Kit este o solutie completa de sustinere pentru montarea modulelor fotovoltaice in aplicatii la sol, potrivita pentru proiecte fotovoltaice de mici dimensiuni si sisteme off-grid. Configuratia este destinata fixarii verticale a unui camp de 16 module, oferind o structura organizata pentru realizarea unei instalatii solare pe fundatii dedicate.

Kitul este realizat din aluminiu netratat si permite reglarea unghiului de inclinare intre 15 si 25 grade. Este compatibil cu module avand lungimea de 1650 mm si latimea de 1005 mm. Structura este proiectata pentru sarcini de vant si zapada de pana la 1,3 kN/m2. Greutatea declarata a ansamblului este de 112 kg, iar dimensiunile de livrare sunt 2000 x 800 x 370 mm.

Montajul se realizeaza la sol, cu ancorare pe soclu sau fundatie. Fundatiile din beton nu sunt incluse in kit si trebuie proiectate, executate si furnizate separat in functie de teren, conditiile locale de vant, zapada si cerintele proiectului. Sistemul nu include canal de cablu, insa permite utilizarea optionala a unui canal pentru organizarea traseelor electrice.

Pentru siguranta si durabilitate, structura trebuie dimensionata si instalata de personal calificat, conform documentatiei tehnice de montaj si verificarilor specifice amplasamentului. Se vor respecta distantele dintre fundatii, cuplurile de strangere, conditiile de nivelare si cerintele privind protectia la coroziune si impamantarea intregului sistem fotovoltaic.

Intrebari frecvente

Pentru cate module fotovoltaice este destinat kitul?

Kitul este configurat pentru montajul a 16 module fotovoltaice, asezate vertical, cu dimensiunile de 1650 x 1005 mm.

Ce unghi de inclinare permite structura?

Inclinarea este reglabila intre 15 si 25 grade, pentru adaptarea productiei la configuratia proiectului si la conditiile amplasamentului.

Sunt incluse fundatiile din beton?

Nu. Fundatiile din beton nu fac parte din kit si trebuie realizate separat, in functie de teren si de calculul structural al instalatiei.

Poate fi folosit pentru instalatii off grid?

Da. Structura este destinata proiectelor fotovoltaice mici montate la sol, inclusiv aplicatiilor off-grid.

Include canal pentru cabluri?

Structura nu include canal de cablu, dar permite utilizarea optionala a unei solutii de management al cablurilor.
