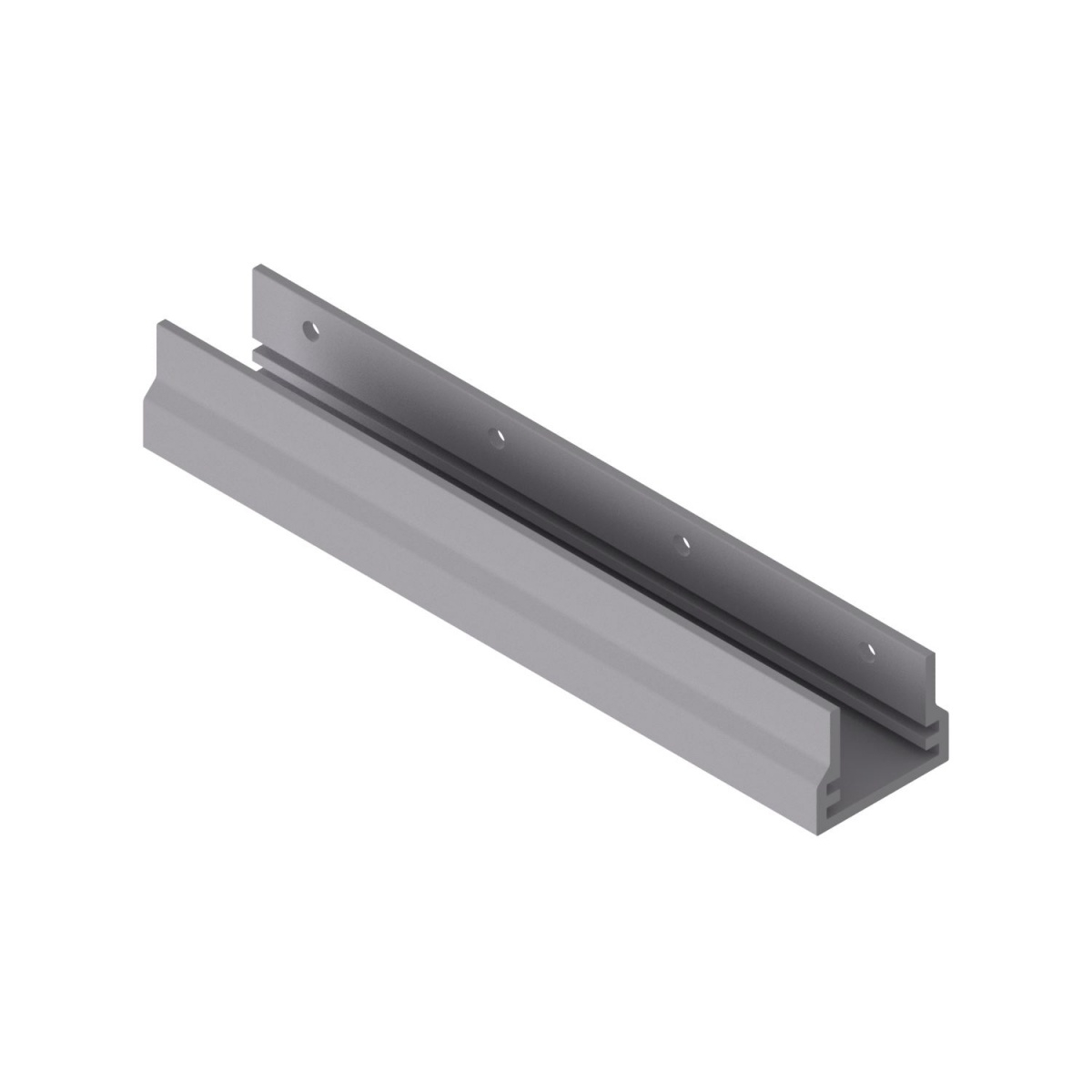

Conector profil Aluminiu TF27-T

Conectorul de profil din aluminiu TF27-T este o piesa de imbinare destinata prelungirii si conectarii cap la cap a sinelor de sustinere TF27-T. Este utilizat in configuratiile sistemului de montaj fotovoltaic TopFix 200, pentru realizarea unor trasee continue de sina adaptate dimensiunilor campului de panouri si configuratiei acoperisului.

Compatibilitatea este dedicata profilelor de sustinere TF27-T din gama TopFix 200. Corpul conectorului este realizat din aluminiu, material adecvat pentru componentele de structura ale instalatiilor fotovoltaice. Pentru fixarea unei imbinari sunt necesare fie 2 nituri oarbe de 4,8 x 15 mm, fie 2 suruburi autoforante de 5,5 x 25 mm.

Montajul se realizeaza prin pozitionarea conectorului intre capetele celor doua sine TF27-T care trebuie unite, urmata de alinierea atenta a profilelor. Fixarea se face cu elementele de prindere compatibile, alese in functie de solutia de montaj prevazuta in proiect. Imbinarea trebuie executata astfel incat sinele sa ramana drepte, corect sustinute si pregatite pentru montarea ulterioara a clemelor si modulelor fotovoltaice.

Utilizarea trebuie efectuata numai ca parte a unei structuri TopFix 200 proiectate pentru conditiile concrete ale acoperisului, inclusiv incarcarile din vant si zapada. Respectati instructiunile sistemului de montaj, distantele de sustinere si tipul de fixare recomandat pentru lucrare. Verificati fermitatea fiecarei imbinari inainte de instalarea modulelor si nu folositi conectorul pentru profile diferite de TF27-T.

Intrebari frecvente

Pentru ce se foloseste conectorul de profil TF27 T?

Se foloseste pentru conectarea cap la cap a sinelor de sustinere TF27-T, in configuratii ale sistemului de montaj fotovoltaic TopFix 200.

Cu ce elemente se fixeaza conectorul?

Pentru o imbinare sunt necesare 2 nituri oarbe de 4,8 x 15 mm sau, alternativ, 2 suruburi autoforante de 5,5 x 25 mm.

Din ce material este realizat conectorul?

Conectorul este realizat din aluminiu.

Este compatibil cu orice sina de montaj fotovoltaic?

Nu. Piesa este destinata sinelor de sustinere TF27-T si trebuie utilizata in cadrul sistemului de montaj compatibil, conform documentatiei tehnice si proiectului de instalare.

Ce trebuie verificat dupa montaj?

Verificati alinierea sinelor, fixarea ferma a elementelor de prindere si respectarea configuratiei structurale prevazute pentru acoperis si pentru incarcarile locale.
