Descriere

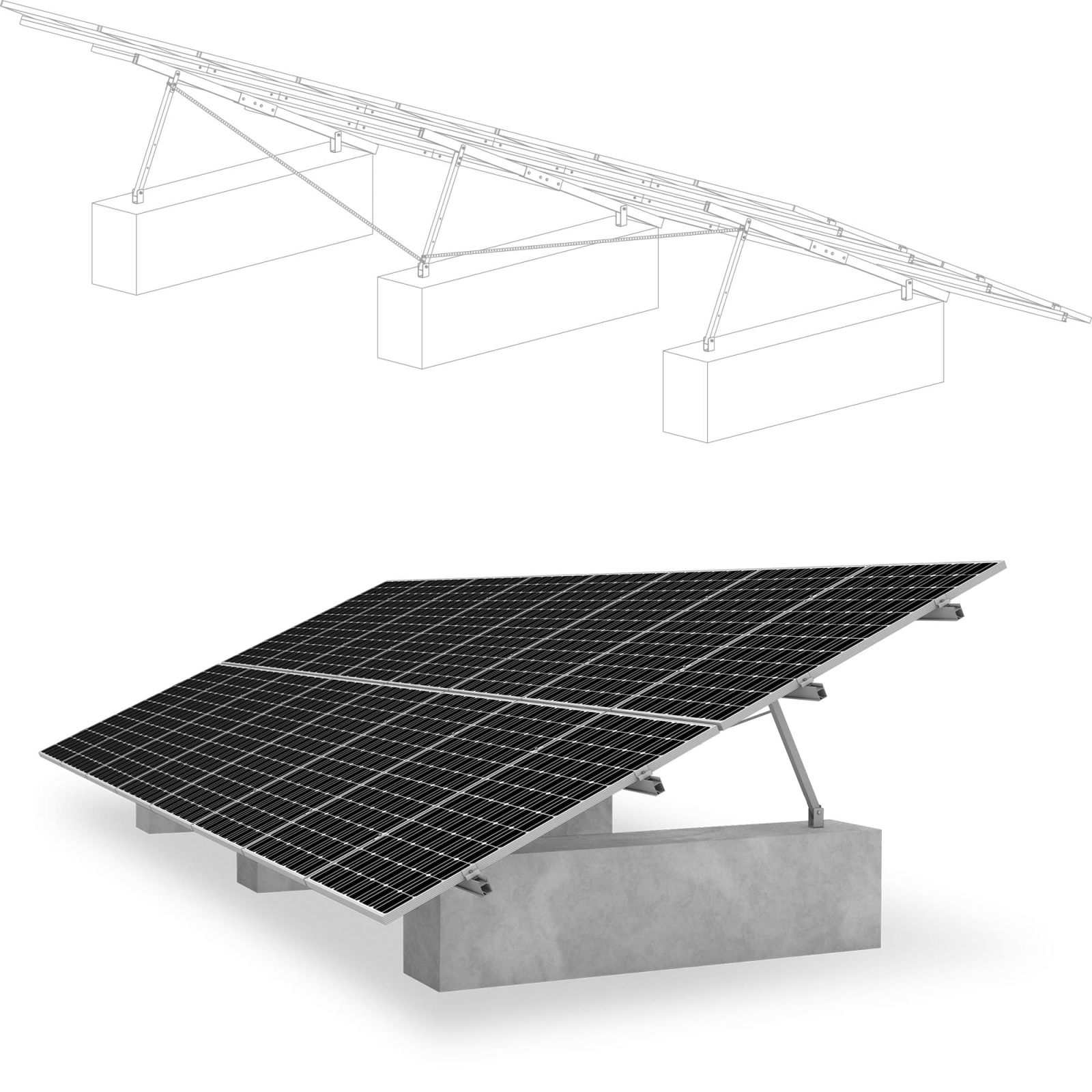

A-Rack este un kit de montaj destinat instalarii modulelor fotovoltaice pe sol, in special pentru proiecte de dimensiuni mici si sisteme off-grid. Solutia foloseste componente preasamblate pentru realizarea unei structuri inclinate, cu trei pozitii de montaj disponibile: 15, 20 sau 25 grade. Este potrivita atunci cand panourile trebuie amplasate independent de acoperis, pe o fundatie realizata in santier.

Kitul este realizat din aluminiu si otel inoxidabil, iar masa declarata pentru unitatea de vanzare este de 84 kg. Configuratia este proiectata pentru sarcini de vant si zapada de pana la 0,8 kN/m2 si utilizeaza trei puncte de sustinere. Sistemul poate sustine 16 module cu dimensiuni de 1580 pana la 1650 mm lungime, 980 pana la 1005 mm latime si 32 pana la 42 mm grosime, respectiv 14 module cu dimensiuni de 1580 pana la 1785 mm lungime, 980 pana la 1060 mm latime si 32 pana la 42 mm grosime.

Montajul se face pe fundatii din beton pregatite la locatie, acestea nefiind incluse in kit. Structura include elemente de sustinere, sine si piese de conectare pentru configurarea randurilor de module, iar pozitia traverselor se ajusteaza in functie de unghiul ales. Pentru montajul la 20 grade, elementul transversal se ajusteaza la 698 mm, iar pentru 15 grade la 524 mm; configuratia la 25 grade nu necesita debitarea acestui element. Respectarea zonelor de prindere indicate de producatorul modulelor este obligatorie.

Fundatiile trebuie dimensionate pentru conditiile reale ale terenului, inclusiv capacitatea portanta a solului, vantul, zapada si conditiile locale de inghet. Se vor respecta cuplurile de strangere prevazute in instructiunile de montaj, precum si cerintele nationale privind impamantarea, echipotentializarea si protectia la trasnet. Instalarea trebuie efectuata de personal calificat, cu folosirea exclusiva a componentelor compatibile ale sistemului si cu verificarea stabilitatii intregii structuri inainte de punerea in functiune.

Intrebari frecvente

Pentru ce tip de proiecte este recomandat kitul A-Rack?

Este destinat proiectelor fotovoltaice mici montate la sol si sistemelor off-grid, unde panourile sunt instalate pe o structura independenta de acoperis.

Ce unghiuri de inclinare poate avea structura?

Structura poate fi configurata pentru inclinari de 15, 20 sau 25 grade, in functie de proiect si de pozitionarea dorita a modulelor.

Sunt incluse fundatiile din beton?

Nu. Fundatiile din beton trebuie procurate sau realizate separat la locatie, conform conditiilor terenului si proiectului structural.

Cate module poate sustine structura?

Configuratia este prevazuta pentru 16 module cu dimensiuni mai compacte sau pentru 14 module mai lungi, cu respectarea intervalelor dimensionale admise si a instructiunilor de montaj.

Ce trebuie verificat inainte de instalare?

Trebuie verificate capacitatea portanta a solului, dimensionarea fundatiilor, conditiile locale de vant si zapada, compatibilitatea dimensionala a modulelor, impamantarea si protectia la trasnet.
