Descriere

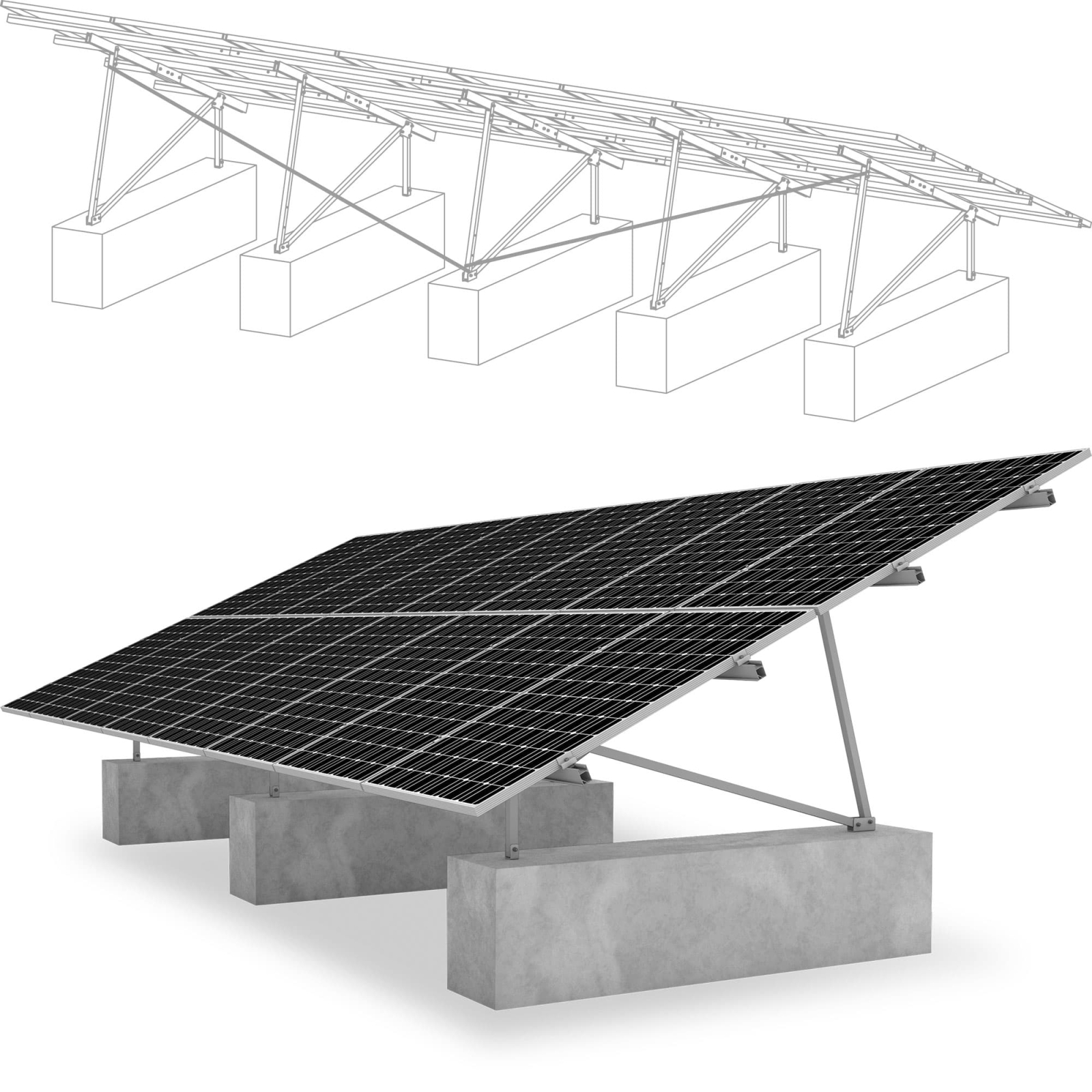

Kitul P-Rack este o solutie de structura pentru montarea modulelor fotovoltaice la sol, recomandata pentru instalatii de mici dimensiuni si aplicatii off-grid. Componentele sunt pregatite pentru asamblarea unei structuri cu inclinare de 15, 20 sau 25 grade, astfel incat panourile sa poata fi orientate corespunzator in functie de proiect si amplasament.

Structura este realizata din aluminiu si otel inoxidabil si este livrata ca o unitate pe palet special, cu greutatea declarata de 122 kg. Varianta pentru incarcare de 1,3 kN/m2 foloseste 5 suporti. Pentru configuratia cu 16 module sunt admise module cu lungimea de 1580-1650 mm, latimea de 980-1005 mm si rama cu inaltimea de 32-42 mm. Pentru 14 module sunt indicate dimensiuni de 1580-1785 mm lungime si 980-1150 mm latime, iar sarcina admisibila variaza in functie de suprafata totala a modulelor.

Montajul se realizeaza pe fundatii din beton pregatite la locatie, care nu sunt incluse in kit. Sistemul utilizeaza sine cu lungime maxima de 1,9 m pentru livrare si manipulare mai usoara. Instructiunile de montaj prevad, intre altele, cupluri de strangere de 14 Nm pentru suruburile M8, 30 Nm pentru suruburile M10 si 90 Nm pentru ancorele Multi Monti; respectarea documentatiei de montaj este esentiala pentru rigiditatea ansamblului.

Inainte de instalare trebuie verificata capacitatea terenului, deoarece proiectarea standard presupune anumite caracteristici ale solului, iar conditiile reale ale amplasamentului pot necesita calcul structural suplimentar. Se vor respecta prescriptiile producatorului modulelor privind zonele de prindere, precum si normele locale aplicabile pentru protectia la traznet, impamantare si siguranta structurala. Produsul este marcat de producator ca fiind scos din productie.

Intrebari frecvente

Pentru ce tip de proiecte este recomandat acest kit?

Este destinat structurilor fotovoltaice la sol de mici dimensiuni si sistemelor off-grid.

Ce unghiuri de inclinare pot fi realizate?

Structura poate fi configurata pentru inclinari de 15, 20 sau 25 grade.

Sunt incluse fundatiile din beton?

Nu. Fundatiile din beton trebuie pregatite sau procurate separat pentru proiectul de montaj.

Ce materiale sunt utilizate pentru structura?

Componentele structurii sunt realizate din aluminiu si otel inoxidabil.

Care este sarcina maxima declarata pentru aceasta varianta?

Varianta este proiectata pentru sarcini de vant si zapada de pana la 1,3 kN/m2, in conditiile si configuratiile prevazute de documentatia tehnica.
