Descriere

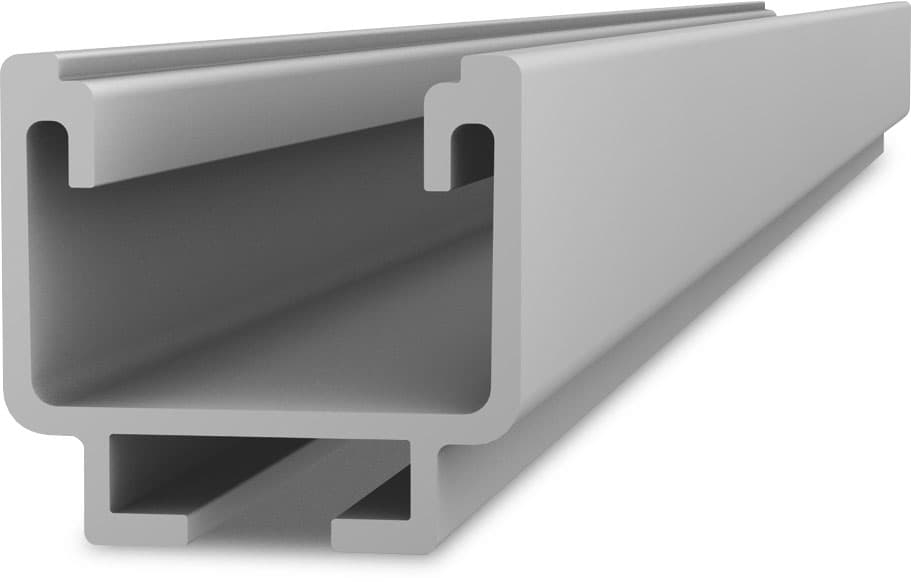

Sina SolidRail Light este un profil de montaj destinat realizarii structurii de sustinere pentru panouri fotovoltaice instalate pe acoperisuri inclinate. Profilul permite configurarea unei structuri adaptate diferitelor tipuri de prinderi pentru acoperis, ca parte a sistemelor K2 SolidRail si K2 InsertionRail.

Sina are lungimea de 2,25 m, latimea de 39,5 mm si inaltimea de 37 mm. Este fabricata din aluminiu EN AW 6063 T66, cu finisaj din aluminiu natur. Greutatea indicata pentru piesa este de 1,909 kg, iar masa liniara este de aproximativ 0,85 kg pe metru. Sectiunea profilului este proiectata pentru utilizare ca sina de montaj in sistemele fotovoltaice pentru acoperis inclinat.

Montajul se realizeaza impreuna cu elemente de prindere compatibile cu sistemul SolidRail, alese in functie de tipul invelitorii si de structura suport. Sina poate fi fixata pe carlige de acoperis, suruburi de fixare sau cleme pentru acoperis metalic compatibile, iar imbinarea dintre doua profile se poate face cu conectorul de sina dedicat. Pentru capetele expuse se poate utiliza capacul terminal compatibil pentru SolidRail Light 37.

Dimensionarea structurii, distantele dintre punctele de prindere si alegerea accesoriilor trebuie stabilite pentru proiectul concret, tinand cont de tipul acoperisului, geometria campului fotovoltaic si incarcarile locale de vant si zapada. Instalarea trebuie efectuata conform instructiunilor sistemului de montaj si cu respectarea cerintelor aplicabile privind siguranta lucrului la inaltime, etanseitatea acoperisului si legarea la pamant a instalatiei fotovoltaice.

Intrebari frecvente

Pentru ce tip de acoperis este destinata sina SolidRail Light?

Este destinata sistemelor fotovoltaice instalate pe acoperisuri inclinate, impreuna cu elemente de prindere selectate in functie de tipul invelitorii.

Care sunt dimensiunile sinei?

Sina are lungimea de 2,25 m, latimea de 39,5 mm si inaltimea de 37 mm.

Din ce material este fabricata sina?

Profilul este fabricat din aluminiu EN AW 6063 T66, cu finisaj din aluminiu natur.

Cu ce sisteme de montaj este compatibila?

Este compatibila cu sistemele K2 SolidRail si K2 InsertionRail.

Cum se poate prelungi structura peste 2,25 m?

Pentru realizarea unor randuri mai lungi, profilele se pot imbina folosind conectorul de sina compatibil pentru SolidRail Light.
