Descriere

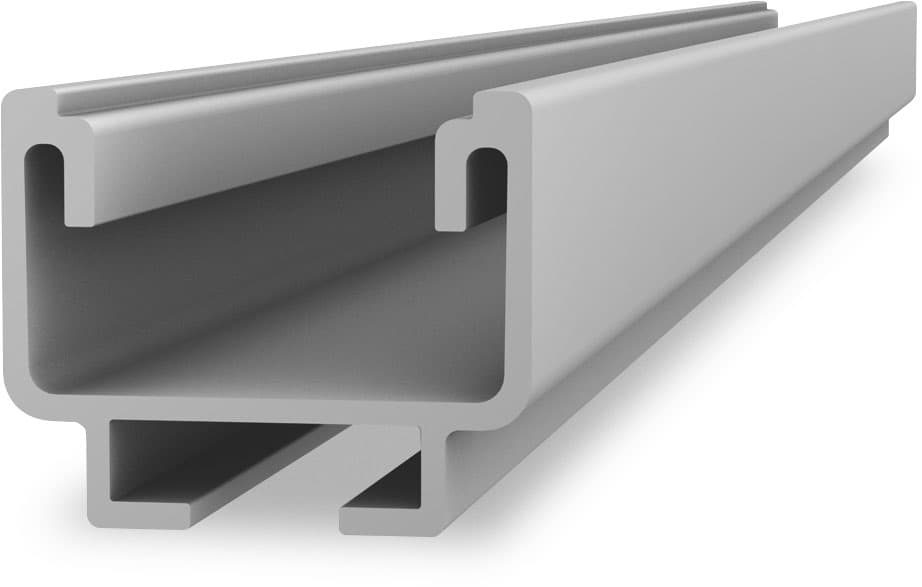

SolidRail UltraLight este o sina de montaj pentru structuri fotovoltaice, destinata realizarii suportului pentru module pe acoperisuri inclinate. Profilul face parte din sistemul SolidRail si permite configurarea flexibila a structurii in functie de tipul de prindere ales pentru acoperis si de cerintele proiectului fotovoltaic. Este o solutie potrivita pentru instalatii rezidentiale, comerciale sau alte aplicatii unde calculul structurii este realizat pentru configuratia concreta.

Sina are lungimea de 2,25 m, inaltimea de 32 mm si latimea de 39 mm. Este fabricata din aluminiu EN AW-6063 T66, cu finisaj de aluminiu brut, iar masa profilului este de 0,7 kg/m. Aceste caracteristici o recomanda pentru realizarea unui suport usor pentru module, pastrand totodata geometria necesara pentru integrarea in sistemul de montaj compatibil.

Montajul se realizeaza ca parte a unei structuri complete, folosind elementele de fixare compatibile pentru invelitoarea acoperisului, precum carlige de acoperis, suruburi de fixare sau cleme pentru tabla, in functie de suport. Sina se pozitioneaza conform proiectului tehnic, iar modulele fotovoltaice se fixeaza pe profile cu cleme si accesorii dedicate sistemului. Dimensionarea distantelor dintre punctele de sprijin si alegerea accesoriilor trebuie facute in functie de acoperis, orientarea modulelor si incarcarile locale.

Pentru siguranta si durabilitate, structura trebuie proiectata cu ajutorul configuratiei statice corespunzatoare in K2 Base si instalata exclusiv pe o substructura cu capacitate portanta adecvata. Respectati instructiunile de montaj ale sistemului, cuplurile de strangere indicate pentru elementele de fixare si cerintele aplicabile pentru vant, zapada si tipul invelitorii. Operatiunile pe acoperis trebuie efectuate de personal calificat, cu masuri corespunzatoare de protectie la lucru la inaltime.

Intrebari frecvente

Pentru ce se utilizeaza sina SolidRail UltraLight?

Se utilizeaza ca profil de sustinere in structuri de montaj pentru module fotovoltaice instalate pe acoperisuri inclinate.

Care sunt dimensiunile sinei?

Sina are lungimea de 2,25 m, inaltimea de 32 mm si latimea de 39 mm.

Din ce material este fabricata sina?

Profilul este fabricat din aluminiu EN AW-6063 T66, cu finisaj de aluminiu brut.

Ce masa are profilul?

Masa specifica a profilului este de 0,7 kg pe metru.

Ce accesorii sunt necesare pentru instalare?

Este necesara utilizarea elementelor de fixare compatibile cu tipul acoperisului, precum carlige, suruburi sau cleme, impreuna cu cleme pentru fixarea modulelor si accesorii de imbinare adecvate sistemului.
