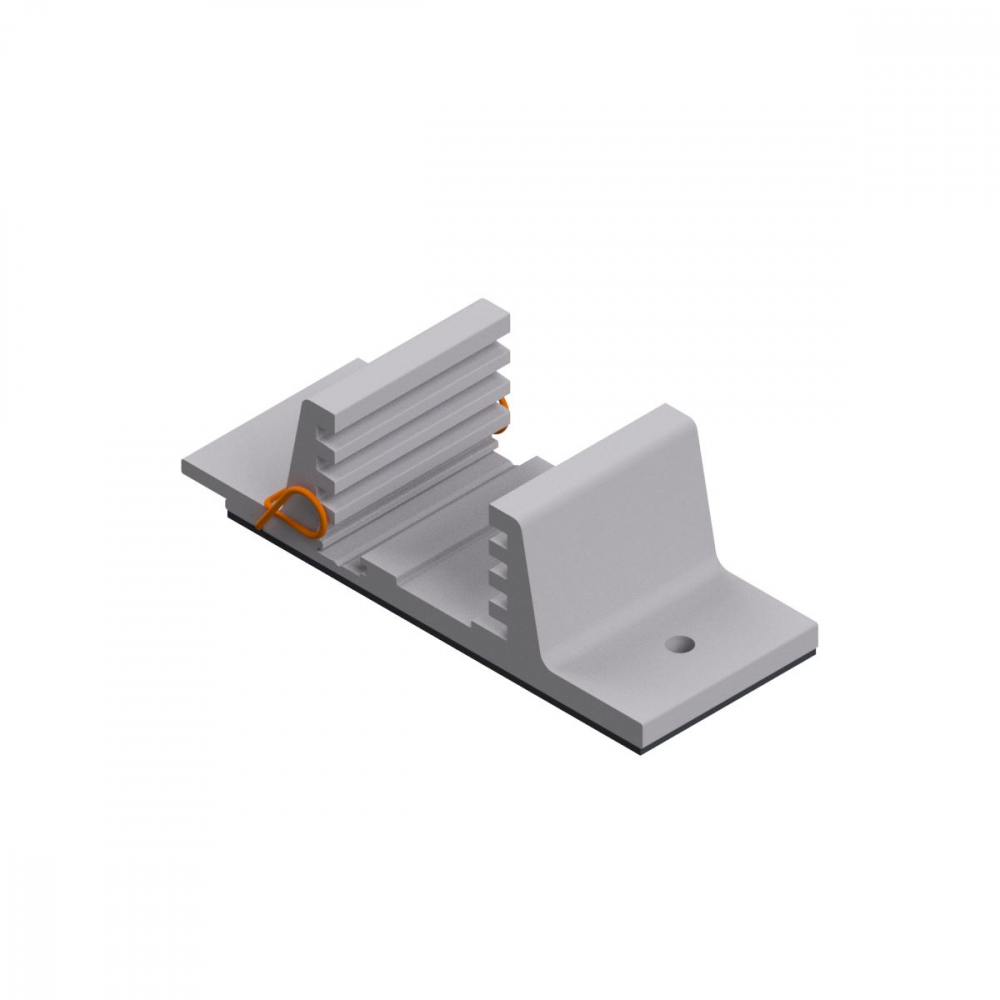

Clema pentru tabla trapezoidala este un element de fixare premontat destinat realizarii punctelor de ancorare pentru structuri fotovoltaice montate pe acoperisuri din tabla profilata. Este utilizata impreuna cu sina de sustinere TF27 T, permitand formarea unei substructuri pentru panouri fotovoltaice pe acoperisuri inclinate cu profil trapezoidal.

Componenta este realizata din aluminiu, otel inoxidabil si banda adeziva pe doua fete. Este adecvata pentru tabla trapezoidala din otel sau aluminiu cu grosimea cuprinsa intre 0,5 si 1,5 mm. Pentru montaj, latimea zonei superioare a profilului trapezoidal trebuie sa fie de minimum 15 mm si de maximum 40 mm. Clema se livreaza premontata, iar elementele de fixare mecanica se aleg separat.

Fixarea se poate realiza cu 2 nituri oarbe 4,8 x 15 mm sau cu 2 suruburi autoforante 5,5 x 25 mm pentru fiecare clema. Montajul se face pe partea ridicata a profilului trapezoidal, nu in zona de scurgere a apei. Suprafata de contact trebuie curatata, uscata si fara grasime, ulei, silicon sau impuritati, pentru ca banda adeziva sa poata asigura pozitionarea corecta inaintea fixarii mecanice. Pentru montajul cu nituri este necesara gaurirea cu burghiu de 5 mm.

Pozitionarea si numarul punctelor de fixare trebuie stabilite conform instructiunilor de montaj si calculului static al proiectului, tinand cont de vant, zapada, geometria acoperisului si substructura existenta. Capacitatea portanta a invelitorii si a structurii acoperisului trebuie verificata de instalator sau de un specialist autorizat. Nu se monteaza pe suprapuneri de tabla, iar etanseitatea acoperisului ramane responsabilitatea executantului.

Intrebari frecvente

Pentru ce tip de acoperis este potrivita clema?
Este destinata acoperisurilor din tabla trapezoidala din otel sau aluminiu, cu grosimea intre 0,5 si 1,5 mm.

Ce elemente de fixare sunt necesare pentru o clema?
Pentru fiecare clema sunt necesare fie 2 nituri oarbe de 4,8 x 15 mm, fie 2 suruburi autoforante de 5,5 x 25 mm.

Se poate monta clema in zona joasa a profilului trapezoidal?
Nu. Clema se monteaza pe partea ridicata a profilului trapezoidal, nu in zona de scurgere a apei.

Este necesara verificarea structurii acoperisului?
Da. Invelitoarea, substructura si punctele de fixare trebuie verificate static pentru incarcari de vant, zapada si greutatea sistemului fotovoltaic.

Care este latimea admisa a zonei superioare a profilului trapezoidal?
Zona superioara pe care se realizeaza montajul trebuie sa aiba o latime intre 15 mm si 40 mm.
