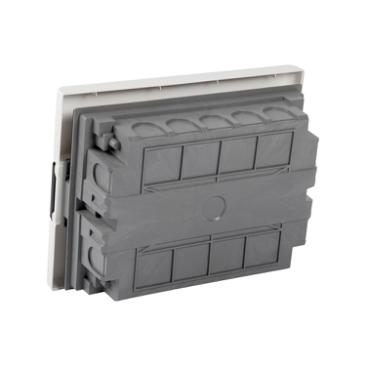

Tablou sigurante 12M incastrat - IP40, carcasa modulara pentru instalatii electrice

Caracteristici Generale

• Tip produs: Tablou electric modular incastrat

• Numar module: 12 module (12M)

• Montaj: Incastrat (in perete)

• Utilizare: distributie electrica in apartamente, birouri, case, spatii comerciale

• Compatibilitate: aparataj modular DIN 35 mm

Constructie & Materiale

• Carcasa: ABS / policarbonat, rezistent la impact

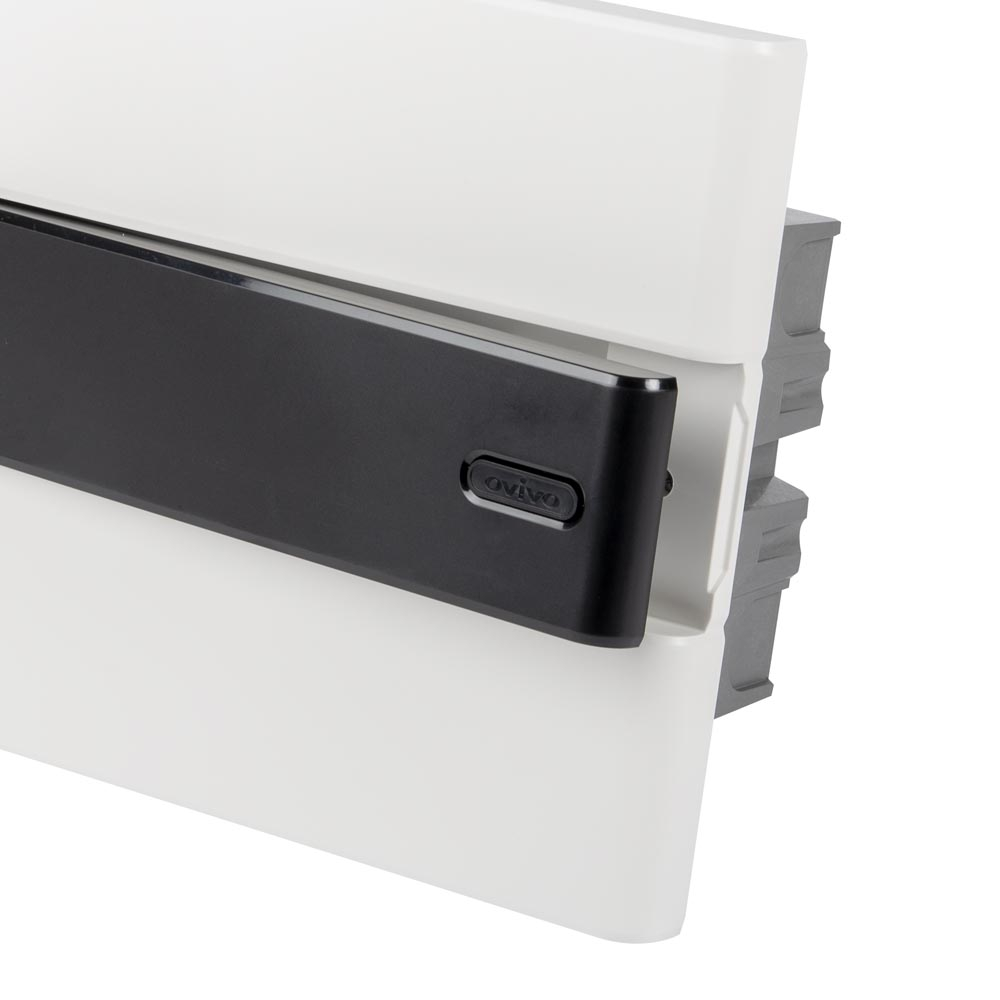

• Usa: opaca sau fumurie (in functie de serie)

• Usa cu deschidere: stanga sau dreapta

• Protectie: IP40 (pentru interior)

• Rezistenta: material auto-stingent, termoizolant

• Rama frontala: demontabila, pentru acces usor la montaj

Dimensiuni standard (gama uzuala 12M)

• Latime: aprox. 220-260 mm

• Inaltime: aprox. 220-260 mm

• Adancime: 60-90 mm
  (Valorile pot varia putin in functie de brand, dar sunt standard pentru un tablou 12 module incastrat.)

Interior & Echipare

• Sina DIN: 1 x 12 module

• Placa metalica sau suport plastic intern pentru cabluri

• Protectii laterale anti-contact

• Borne pentru N si PE (in functie de model)

• Spatiu suplimentar pentru managementul cablurilor

Parametri Functionali

• Tensiune de lucru: 230/400V AC

• Frecventa: 50/60 Hz

• Temperatura de operare: -25°C ... +60°C

• Utilizare: interior, montaj fix

Aplicatii

• Tablouri electrice pentru locuinte mici si medii

• Apartamente, garsoniere, birouri

• Panouri auxiliare pentru instalatii fotovoltaice AC

• Distributie circuite:

  • iluminat

  • prize

  • consumatori mari (AC, boiler)

  • protectii diferentiale

  • SPD AC

    #energodepot.ro #energodepot.ro


Intrebari frecvente

Ce inseamna montaj incastrat?

Tabloul se monteaza intr-un locas pregatit in perete si ramane la nivelul tencuielii. Este destinat peretilor masivi in care se poate executa locasul; pentru gips-carton exista carcase special concepute.

Ce inseamna IP40 si unde pot monta tabloul?

Prima cifra, 4, inseamna protectie impotriva corpurilor solide mai mari de 1 mm, iar a doua cifra, 0, inseamna fara nicio protectie la apa. Se monteaza numai in interior, in spatii uscate, ferite de stropire sau condens.

Care este diferenta fata de varianta aplicata?

Capacitatea de 12 module si gradul IP40 sunt identice. Difera doar modul de fixare: incastrat ramane la nivelul peretelui, aplicat iese in relief.

Cum calculez de cate module am nevoie?

Se aduna modulele tuturor aparatelor: un disjunctor monopolar ocupa 1 modul, unul bipolar 2 module, un diferential tetrapolar 4 module. Pasul standard al unui modul este 18 mm. Se recomanda ocuparea a circa trei sferturi din module, restul ramanand rezerva pentru circuite viitoare.

Ce sina foloseste tabloul?

Sina standardizata de 35 mm, cunoscuta ca sina DIN sau sina tip palarie, definita de IEC/EN 60715. Exista in doua adancimi, 35 x 7,5 mm si 35 x 15 mm, iar la tablourile de locuinta se foloseste prima varianta. Pe aceasta sina se prinde orice aparat modular care respecta gabaritul din DIN 43880, indiferent de producator, ceea ce inseamna ca puteti combina marci diferite in acelasi tablou.
