Descriere

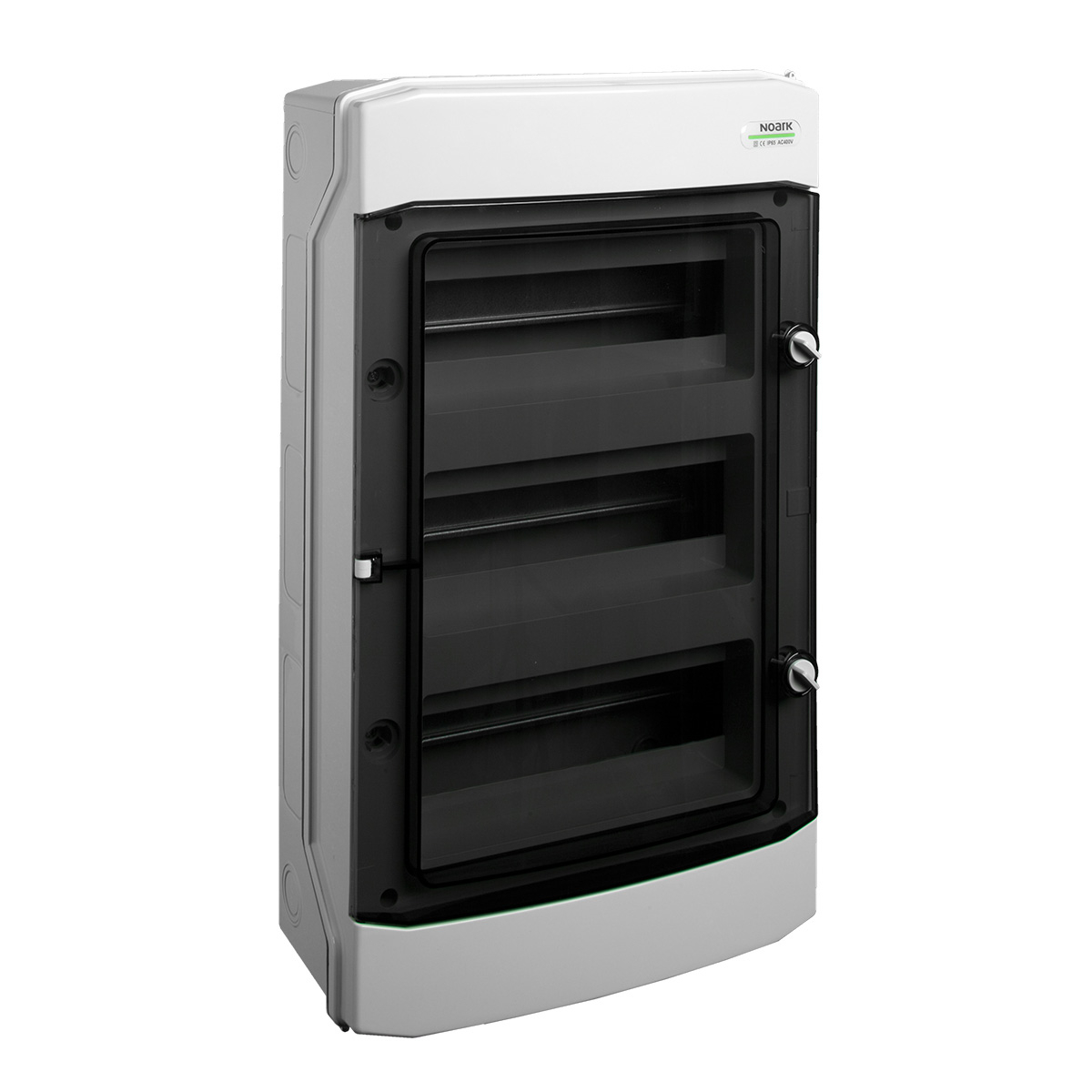

Cofretul aparent este conceput pentru organizarea si protectia aparatajului modular in instalatii electrice generale si industriale unde este necesar un grad ridicat de protectie la patrunderea corpurilor solide si a apei. Constructia pentru montaj aparent il recomanda pentru tablouri de distributie realizate la suprafata peretelui, iar usa transparenta permite verificarea vizuala a aparatelor montate fara deschiderea carcasei.

Spatiul interior este configurat pe 3 randuri, cu cate 12 module pe rand, pentru o capacitate totala de 36 module. Carcasa este realizata din plastic alb, in nuanta RAL 9003, are capac frontal inchis cu decupaje pentru aparataj si este prevazuta cu usa transparenta. Dimensiunile exterioare sunt de 535 x 319 x 144 mm, iar gradul de protectie declarat este IP65. Disiparea termica admisa este de 26 W la Delta T 20 K, conform IEC TR 60890.

Pentru echiparea tabloului sunt incluse sine DIN pentru montarea aparatelor modulare, borne pentru nul si protectie, capac frontal, obturatoare pentru pozitiile neutilizate si materiale de fixare. Cofretul se monteaza aparent pe o suprafata plana si stabila, iar organizarea pe trei randuri faciliteaza separarea circuitelor si realizarea unei distributii clare a aparatajului.

Produsul nu este prevazut cu placa de montaj, incuietoare, functie de extensie sau versiune EMC. Montajul, cablarea si verificarea instalatiei trebuie realizate numai de personal calificat, cu alimentarea intrerupta. Pentru mentinerea gradului IP65, introducerile de cablu, etansarile si fixarea capacului trebuie executate corect, in conformitate cu conditiile reale de instalare.

Intrebari frecvente

Cate module poate gazdui acest cofret?

Cofretul are o capacitate totala de 36 module, repartizate pe 3 randuri a cate 12 module.

Este potrivit pentru montaj aparent?

Da. Constructia este destinata montajului aparent pe perete.

Ce grad de protectie are?

Are grad de protectie IP65, atunci cand montajul, etansarile si introducerile de cablu sunt realizate corect.

Ce elemente sunt incluse in pachet?

Pachetul include carcasa, usa transparenta, sine DIN, borne pentru nul si protectie, capac frontal cu decupaje, obturatoare pentru pozitiile libere si materiale de montaj.

Are incuietoare sau posibilitate de extensie?

Nu. Cofretul nu este prevazut cu incuietoare si nu are posibilitate de extensie.
