Descriere

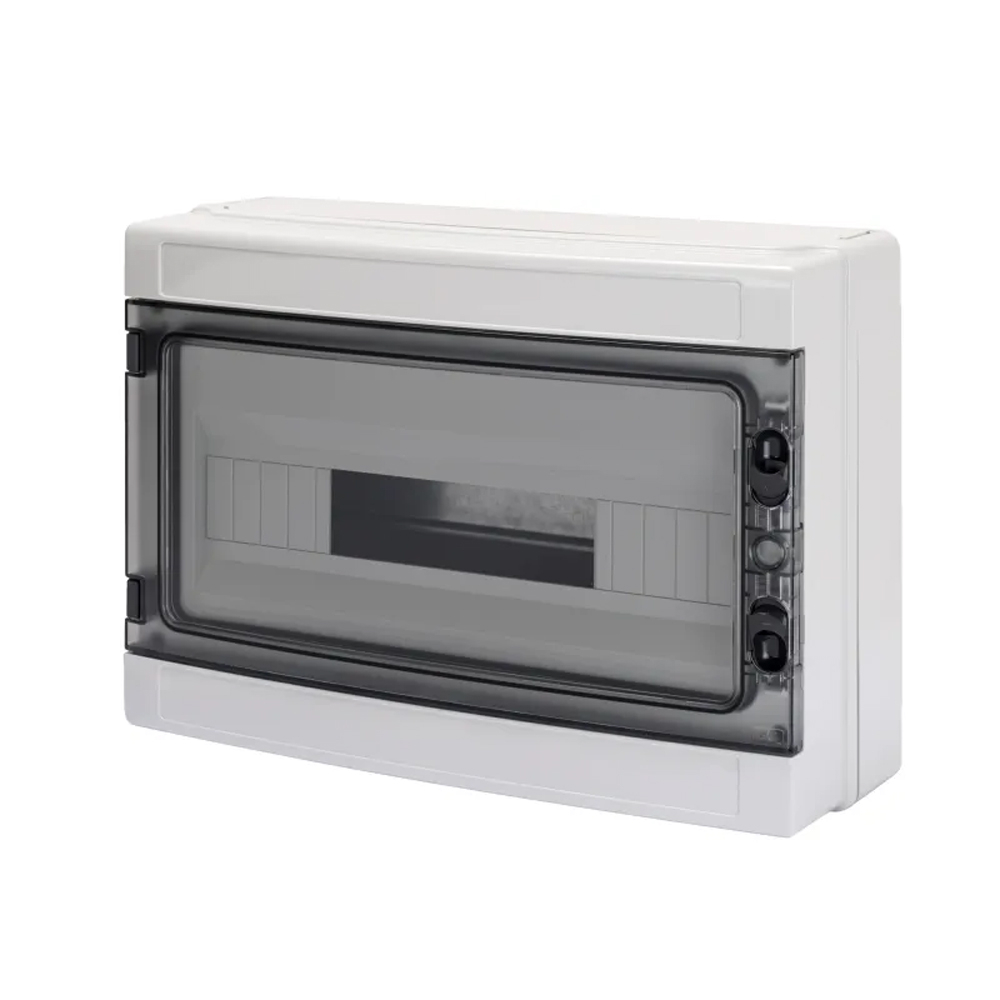

Tabloul electric aplicat este proiectat pentru organizarea, montajul si protectia aparatajului modular pe un rand de 18 module. Carcasa cu pereti netezi si usa transparenta fumurie permite verificarea vizuala rapida a aparatelor instalate, fiind potrivita pentru tablouri de distributie in spatii rezidentiale, comerciale, ateliere sau zone tehnice unde este necesara protectie ridicata fata de patrunderea prafului si apei.

Constructia are dimensiunile exterioare de 410 x 285 x 140 mm, culoare gri RAL 7035 si capacitate de 18 module conform EN 50022. Gradul de protectie este IP65, iar rezistenta la impact este IK09. Tabloul are clasa II de izolatie conform IEC 61140, tensiune nominala de 400 V, curent nominal de 125 A si tensiune de izolatie de 1000 V conform EN 62208, atat pentru curent alternativ, cat si pentru curent continuu. Puterea disipabila declarata este de 38 W.

Montajul se realizeaza aparent, pe perete, iar configurarea interna permite instalarea aparatajului modular compatibil cu formatul EN 50022. Carcasa este pregatita pentru montarea unui bloc de borne cu latimea de pana la 18 module. In pachet sunt prevazute capace pentru suruburi, masti pentru module si etichete pentru identificarea circuitelor, elemente utile pentru o instalare ordonata si pentru pastrarea izolatiei duble. Pentru aplicatii fotovoltaice se pot utiliza console dedicate pentru montaj aparent.

Materialul este fara halogeni, conform EN 60754-2, iar comportamentul la incercarea cu fir incandescent este de 650 grade C. Temperatura de utilizare este cuprinsa intre -25 si +60 grade C, iar rezistenta la termopresiune cu bila este de 70 grade C. Pentru mentinerea protectiei IP65 si a clasei II de izolatie, intrarile de cablu, capacele, mastile si punctele de fixare trebuie montate corect, iar lucrarile de cablare trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul este prevazut pentru montarea aparatajului modular pe un rand de 18 module, conform standardului EN 50022.

Poate fi montat in spatii cu praf sau umiditate?

Da. Carcasa are grad de protectie IP65, cu conditia ca montajul, intrarile de cablu si toate elementele de etansare sa fie realizate corect.

Ce dimensiuni exterioare are?

Dimensiunile exterioare sunt 410 x 285 x 140 mm.

Este potrivit pentru instalatii fotovoltaice?

Poate fi utilizat in aplicatii fotovoltaice atunci cand este configurat si montat corespunzator. Pentru astfel de aplicatii sunt recomandate console dedicate pentru montaj aparent, pentru pastrarea conditiilor de izolatie.

Ce elemente sunt incluse pentru finalizarea tabloului?

Sunt prevazute capace pentru suruburi, masti pentru module si etichete pentru identificarea circuitelor.
