Descriere

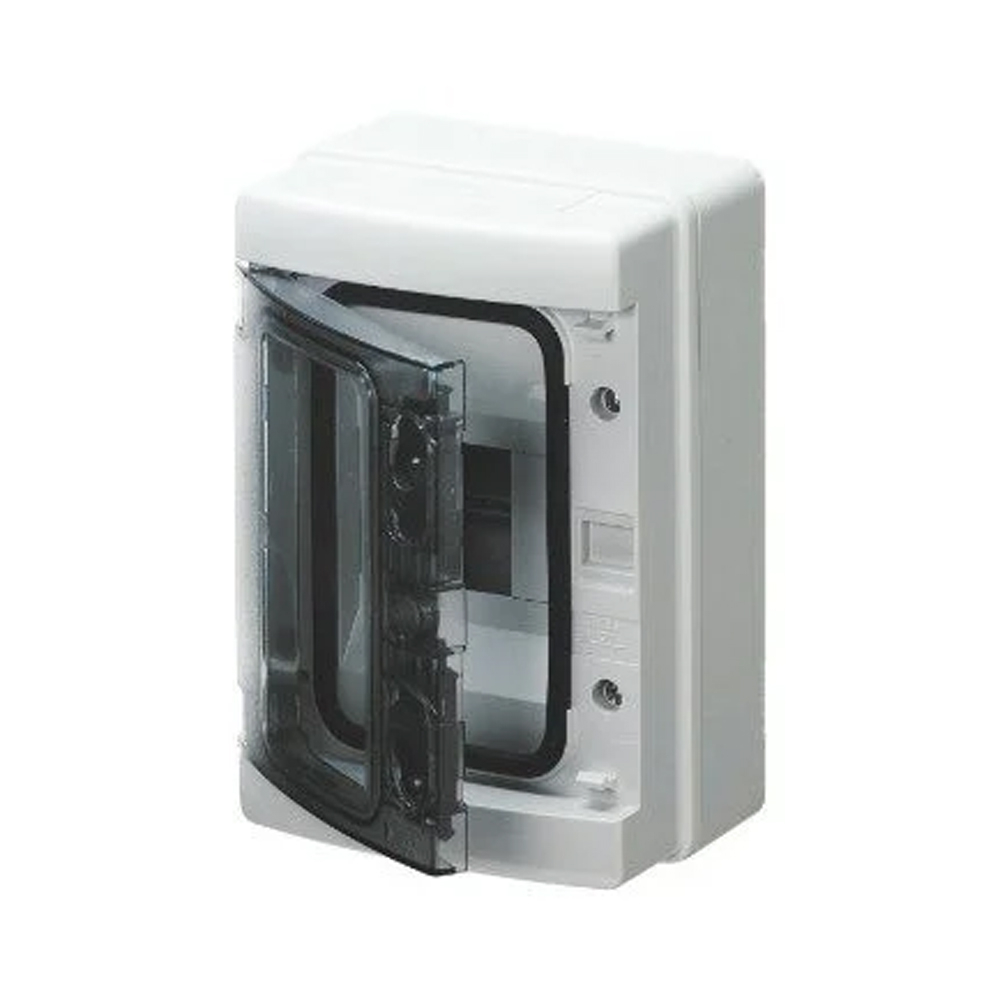

Tabloul plastic aplicat este destinat realizarii de tablouri electrice compacte cu aparataj modular pe sina DIN, avand capacitate de 4 module conform EN 50022. Constructia pentru montaj aparent pe perete il recomanda pentru instalatii rezidentiale, comerciale sau tehnice, inclusiv in zone unde este necesara protectia carcasei fata de patrunderea prafului si a apei. Carcasa este gri, apropiat de RAL 7035, iar usa frontala transparenta fumurie faciliteaza verificarea vizuala a aparatajului instalat.

Carcasa are dimensiunile exterioare de 143 x 210 x 100 mm si un grad de protectie IP65. Rezistenta la impact este IK09, puterea disipabila declarata este de 13 W, tensiunea nominala este de 400 V, iar curentul nominal admis este de 125 A. Tensiunea de izolatie Ui este de 1000 V; produsul este indicat pentru sisteme de curent alternativ si curent continuu la 1000 V conform EN 62208. Materialul este fara halogeni, in conformitate cu EN 60754-2.

Montajul se realizeaza aparent, pe o suprafata plana si stabila, cu introducerea aparatajului modular compatibil in cele 4 pozitii disponibile. Sunt incluse capace pentru suruburi, elemente de mascare si etichete pentru identificarea circuitelor. Pentru organizarea conductoarelor si alegerea bornelor se va consulta compatibilitatea dintre carcasa si accesoriile de conexiune, iar intrarile pentru cablu trebuie executate atent pentru mentinerea protectiei carcasei.

Produsul are clasa II de izolatie conform IEC 61140, cu conditia utilizarii accesoriilor necesare pentru refacerea dublei izolatii dupa montaj. Temperatura de utilizare este intre -25 si +60 grade C, testul la fir incandescent este de 650 grade C, iar rezistenta la presiune cu bila este de 70 grade C. Instalarea, cablarea si verificarea protectiilor trebuie realizate de personal calificat, cu alimentarea intrerupta si cu respectarea normelor electrice aplicabile.

Intrebari frecvente

Cate module DIN poate gazdui tabloul?

Carcasa este prevazuta pentru 4 module conform standardului EN 50022.

Ce protectie ofera carcasa?

Are grad de protectie IP65 si rezistenta mecanica la impact IK09, pentru protectie ridicata la praf, apa si socuri mecanice.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare sunt 143 x 210 x 100 mm.

Poate fi folosit in instalatii de curent continuu?

Tensiunea de izolatie este de 1000 V, iar carcasa este declarata pentru utilizare in curent alternativ si curent continuu conform EN 62208. Alegerea aparatajului montat in interior trebuie facuta separat, in functie de aplicatie.

Ce trebuie avut in vedere la montaj?

Tabloul se monteaza aparent pe perete. Pentru pastrarea clasei II de izolatie dupa fixare se folosesc accesoriile de protectie si mascare adecvate, iar instalarea trebuie efectuata de personal calificat.
