Descriere

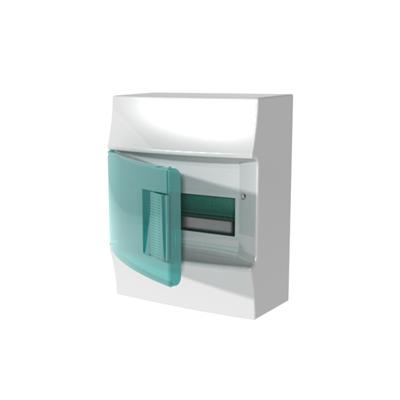

Tabloul electric modular este destinat distributiei si organizarii aparatajului de protectie pe sina DIN in instalatii electrice rezidentiale sau comerciale de mici dimensiuni. Constructia aplicata permite montarea pe perete, iar configuratia cu un singur rand ofera spatiu pentru pana la 8 module DIN. Usa transparenta permite verificarea vizuala rapida a aparatajului instalat fara deschiderea tabloului.

Carcasa este realizata din material plastic termoplastic, are finisaj alb RAL 9016 si este prevazuta cu usa simpla transparenta. Gradul de protectie este IP41, iar tabloul include sina DIN, borna de nul si borna de protectie PE. Dimensiunile exterioare sunt de 262 x 207 x 119 mm, iar adancimea interioara este de 74 mm. Constructia permite extinderea si este prevazuta cu posibilitate de inchidere.

Montajul se realizeaza aparent, pe o suprafata suport plana si stabila, folosind punctele de fixare ale carcasei. Aparatajul modular se monteaza pe sina DIN, iar conductoarele de nul si protectie se conecteaza la bornele dedicate. Organizarea cablurilor trebuie facuta astfel incat sa nu fie tensionate conductoarele si sa ramana acces facil pentru verificari, interventii si exploatare ulterioara.

Instalarea, cablarea si punerea in functiune trebuie realizate numai cu alimentarea intrerupta, de personal calificat, cu respectarea proiectului electric si a reglementarilor aplicabile. Gradul IP41 recomanda utilizarea in interior sau in zone ferite de jeturi de apa, praf excesiv, condens si solicitari mecanice. Nu se depaseste capacitatea de 8 module si se verifica strangerea corecta a conexiunilor inainte de alimentare.

Intrebari frecvente

Cate module poate gazdui tabloul electric?

Tabloul are un singur rand si capacitate pentru 8 module DIN.

Ce tip de montaj are acest tablou?

Este proiectat pentru montaj aplicat, direct pe perete sau pe o suprafata suport stabila.

Are usa transparenta?

Da, tabloul este prevazut cu usa simpla transparenta, utila pentru verificarea vizuala a aparatajului modular.

Este inclusa sina DIN?

Da, tabloul este echipat cu sina DIN pentru montarea aparatajului modular.

Unde poate fi utilizat un tablou cu protectie IP41?

Este adecvat pentru instalatii de interior sau spatii protejate, ferite de apa proiectata, condens, praf excesiv si socuri mecanice.
