Descriere

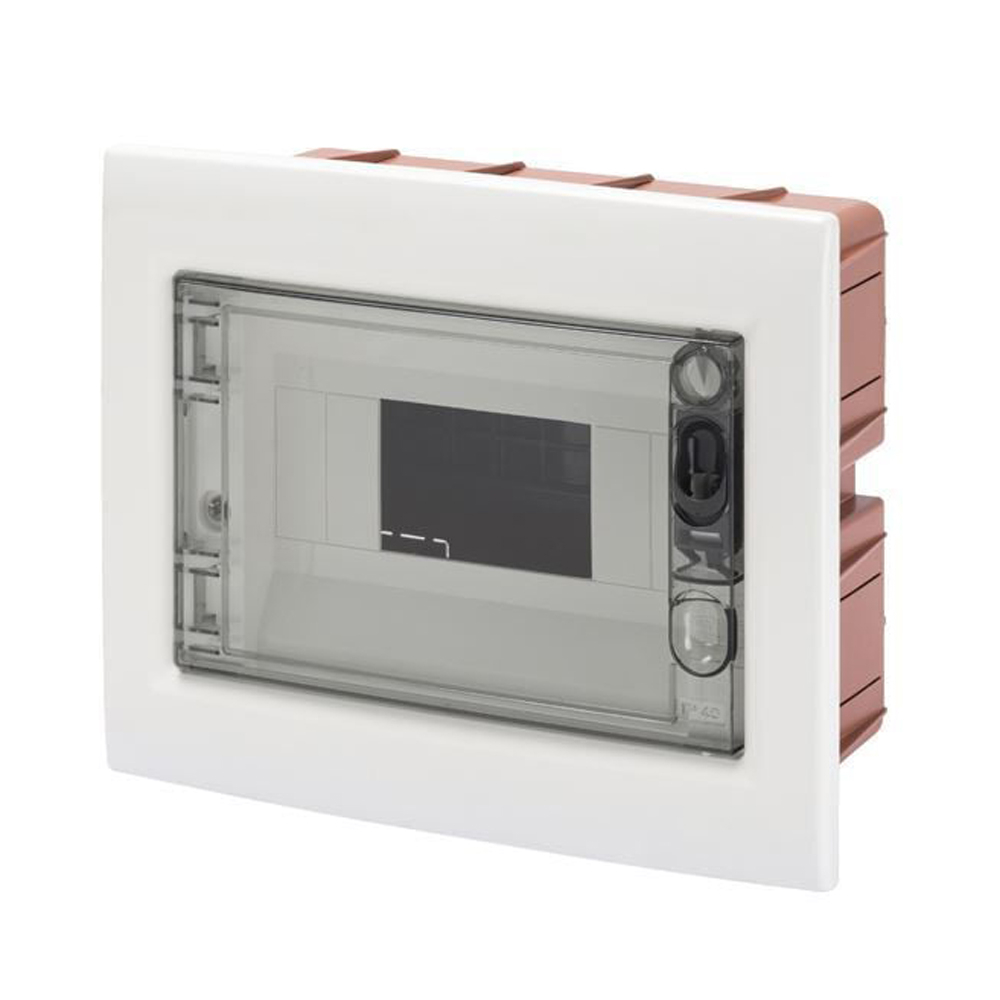

Tabloul electric incastrat este conceput pentru distributia si organizarea aparatajului modular pe sina DIN, avand capacitate de 8 module conform EN 50022. Usa transparenta fumurie permite verificarea vizuala a echipamentelor montate fara deschiderea tabloului, iar formatul compact il recomanda pentru tablouri de apartament, spatii comerciale mici si instalatii electrice auxiliare.

Carcasa are dimensiunile exterioare de 240 x 195 x 85 mm, culoare alba RAL 9016 si este destinata montajului incastrat in zidarie. Are grad de protectie IP40, rezistenta mecanica IK08, clasa de izolatie II conform IEC 61140, tensiune nominala de 400 V si tensiune de izolatie de 750 V. Curentul nominal este de 125 A, puterea disipabila este de 20 W, iar intervalul de temperatura de utilizare este intre -15 si +60 grade C.

Pentru instalare, carcasa se incastreaza in perete de zidarie si se echipeaza cu aparataj modular compatibil cu formatul de 8 module. Constructia permite montarea a maximum unei reglete de borne de 8 module, iar configurarea bornelor trebuie realizata conform compatibilitatii recomandate pentru carcasa. Sunt incluse masti pentru module si etichete pentru identificarea circuitelor, utile pentru o organizare clara a tabloului.

Materialul este fara halogeni, conform EN 60754-2, iar rezistenta la fir incandescent este de 650 grade C. Produsul este proiectat conform standardelor EN 60670-1, IEC 60670-24 si CEI 23-49, cu termorezistenta la presiune cu bila de 70 grade C. Montajul, cablarea si verificarea instalatiei trebuie efectuate de personal calificat, cu alimentarea electrica oprita si cu respectarea cerintelor aplicabile proiectului.

Intrebari frecvente

Cate module poate gazdui tabloul electric?

Carcasa este prevazuta pentru montarea a 8 module conform standardului EN 50022.

Poate fi montat in perete din zidarie?

Da, produsul este destinat montajului incastrat in zidarie.

Ce protectie are carcasa?

Carcasa are grad de protectie IP40 si rezistenta mecanica la impact IK08.

Usa permite vizualizarea aparatajului montat?

Da, usa transparenta fumurie permite verificarea vizuala a aparatajului modular din interior.

Ce dimensiuni exterioare are tabloul?

Dimensiunile exterioare sunt 240 x 195 x 85 mm.
