Descriere

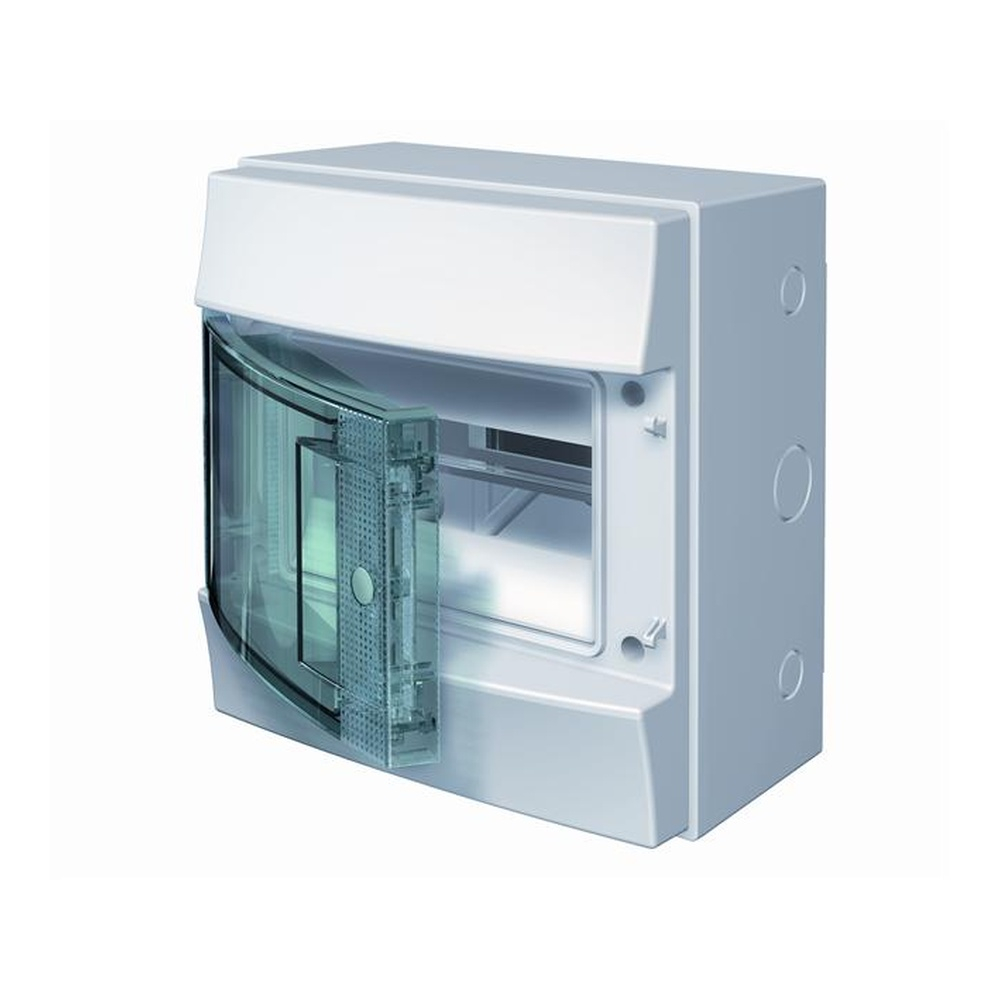

Tabloul electric este o carcasa de distributie pentru instalatii de joasa tensiune, destinata organizarii si protejarii aparatajului modular. Configuratia cu 8 module pe un singur rand il recomanda pentru circuite de dimensiuni reduse din locuinte, spatii comerciale, anexe tehnice sau aplicatii unde este necesara o protectie ridicata fata de patrunderea prafului si a apei. Usa transparenta permite verificarea vizuala a aparatajului fara deschiderea tabloului.

Carcasa este realizata din plastic si este prevazuta pentru montaj aplicat pe perete. Dispune de 1 rand cu capacitate de 8 module, sina DIN montata si usa simpla transparenta. Gradul de protectie este IP65, iar dimensiunile exterioare sunt de 232 x 250 x 154 mm, in ordinea latime x inaltime x adancime. Constructia este in clasa de izolatie II, cu rezistenta la impact IK09 pentru varianta cu usa transparenta.

Montajul se realizeaza pe o suprafata plana si stabila, cu acces suficient pentru introducerea cablurilor, pozarea conductorilor si actionarea aparatajului. Sina DIN permite fixarea disjunctoarelor, intreruptoarelor diferentiale, contactorilor sau altor aparate modulare compatibile cu formatul standard. Tabloul este echipat cu bare pentru nul si protectie, utile pentru organizarea conexiunilor N si PE in interiorul carcasei.

Pentru mentinerea protectiei IP65, carcasa trebuie fixata corect, iar intrarile de cablu trebuie etansate corespunzator cu accesorii adecvate. Se recomanda ca instalarea, cablarea si verificarea finala sa fie executate de personal calificat, cu alimentarea electrica intrerupta. Aparatajul montat trebuie ales in functie de parametrii instalatiei si de conditiile reale de exploatare.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitatea de 8 module, dispuse pe un singur rand.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP65, pentru protectie ridicata impotriva patrunderii prafului si a apei, in conditiile unui montaj corect.

Este destinat montajului incastrat sau aplicat?

Este destinat montajului aplicat, direct pe perete sau pe o suprafata plana si stabila.

Are usa transparenta?

Da, tabloul este prevazut cu usa simpla transparenta, care permite inspectarea vizuala a aparatajului modular.

Ce dimensiuni are tabloul?

Dimensiunile exterioare sunt de 232 x 250 x 154 mm, latime x inaltime x adancime.
