Descriere

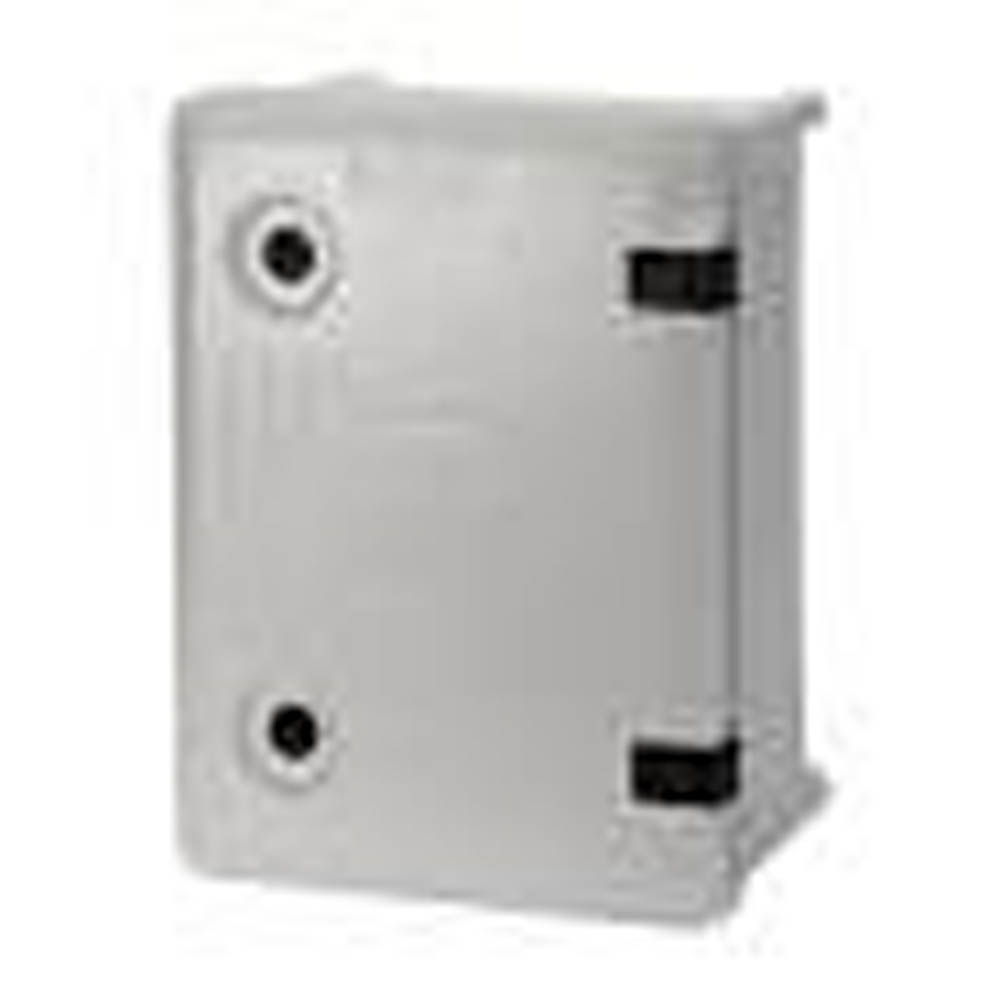

Tabloul electric din poliester este o carcasa pentru organizarea si protejarea echipamentelor electrice in aplicatii de distributie, comanda si automatizare. Formatul de 40 x 60 x 20 cm ofera spatiu pentru realizarea de tablouri de distributie, panouri de control, tablouri de iluminat, aplicatii de compensare sau integrarea echipamentelor din instalatii tehnice. Se monteaza aplicat pe perete sau pe o structura suport adecvata.

Carcasa este realizata din poliester compozit armat cu fibra de sticla si este prevazuta cu garnitura din silicon. Dimensiunile nominale sunt 400 mm latime, 600 mm inaltime si 200 mm adancime. Finisajul este in culoare gri RAL 7035, iar gradul de protectie este IP65, pentru limitarea patrunderii prafului si protectie fata de jeturile de apa. Produsul include contrapanou si nu este echipat cu sina DIN.

Pentru instalare, tabloul se fixeaza pe o suprafata stabila, plana si dimensionata corespunzator greutatii echipamentelor montate in interior. Contrapanoul permite pozitionarea aparatajului, bornelor, canalelor de cablu, surselor, releelor sau altor componente specifice proiectului. Intrarea cablurilor trebuie realizata cu presetupe si accesorii compatibile cu diametrul cablurilor, astfel incat etanseitatea ansamblului sa fie mentinuta.

Lucrarile de echipare, cablare si punere sub tensiune trebuie executate numai de personal calificat, cu instalatia scoasa de sub tensiune. Gradul IP65 este obtinut numai daca usa, garnitura, punctele de intrare a cablurilor si eventualele decupari sunt montate si etansate corect. Alegerea aparatajului interior, a protectiilor electrice si a sectiunii conductoarelor se face in functie de sarcina, schema electrica si conditiile reale de exploatare.

Intrebari frecvente

Care sunt dimensiunile tabloului electric?

Dimensiunile nominale sunt 400 mm latime, 600 mm inaltime si 200 mm adancime, echivalentul formatului 40 x 60 x 20 cm.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP65, cu garnitura din silicon. Etanseitatea finala depinde si de montarea corecta a presetupelelor, a cablurilor si a eventualelor decupari.

Include contrapanou?

Da, tabloul este prevazut cu contrapanou pentru fixarea si organizarea aparatajului electric din interior.

Are sina DIN inclusa?

Nu, produsul nu este echipat cu sina DIN. Sina si celelalte componente de echipare se aleg separat, in functie de configuratia tabloului.

Pentru ce aplicatii poate fi folosit?

Poate fi utilizat pentru tablouri de distributie, automatizare, control, iluminat, compensare si alte aplicatii electrice care necesita o carcasa cu montaj aplicat si protectie IP65.
