Descriere

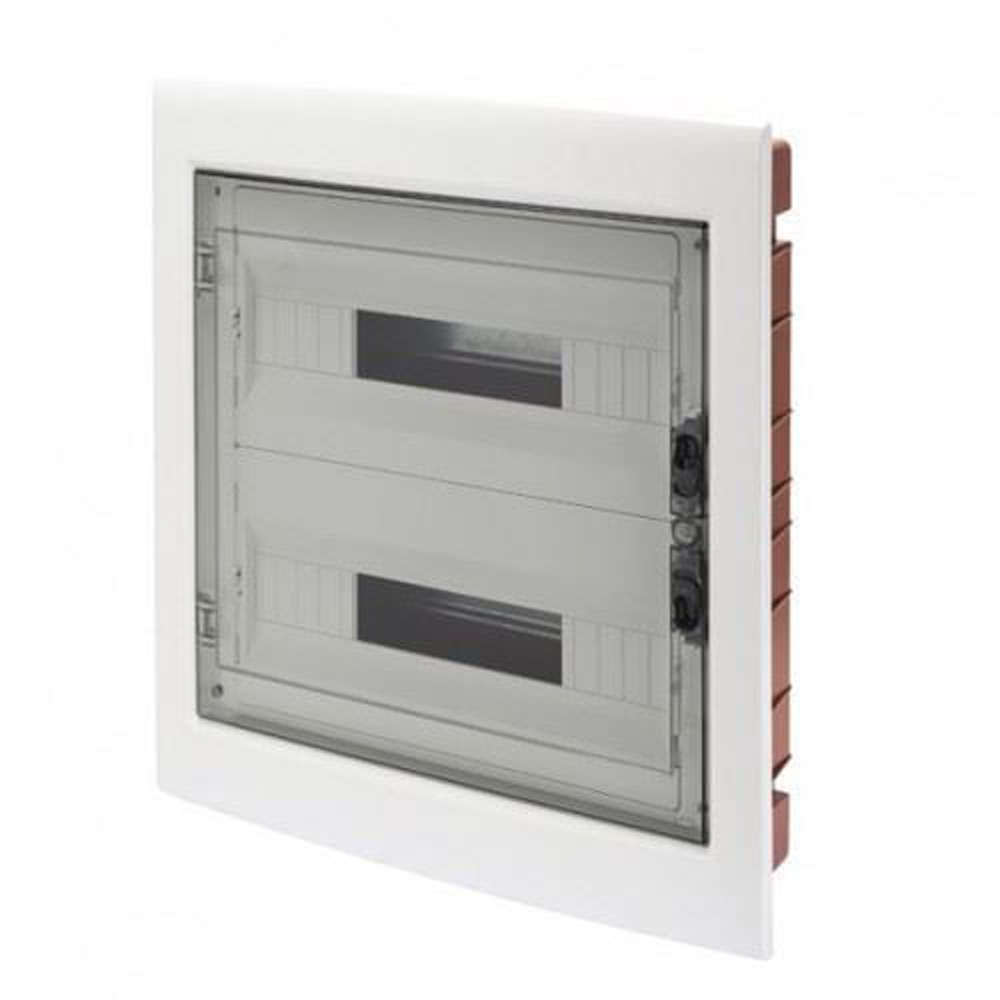

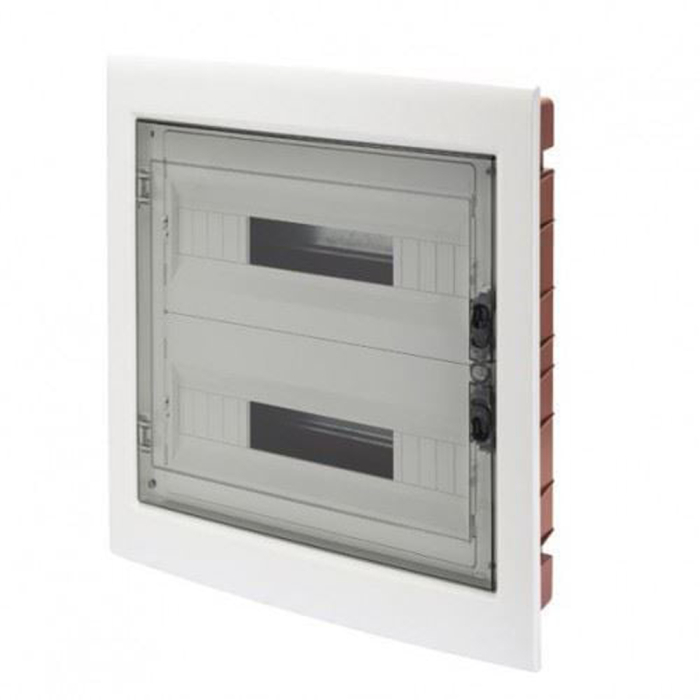

Acest tablou de distributie incastrat este destinat organizarii si protectiei aparatajului modular din instalatii electrice rezidentiale si comerciale. Configuratia de 24 module, dispuse pe doua randuri a cate 12 module, ofera spatiu pentru intreruptoare automate, protectii diferentiale, contactoare sau alte echipamente modulare conforme cu standardul EN 50022. Usa transparenta fumurie permite verificarea rapida a aparatajului montat, pastrand in acelasi timp un aspect ordonat al instalatiei.

Carcasa are dimensiunile exterioare de 330 x 420 x 85 mm, finisaj alb RAL 9016 si este proiectata pentru montaj incastrat in pereti de zidarie. Tabloul are grad de protectie IP40, rezistenta mecanica IK08, clasa II de izolatie conform IEC 61140, tensiune nominala de 400 V si tensiune de izolatie de 750 V. Curentul nominal este de 125 A, iar puterea disipabila declarata este de 37 W. Materialul este fara halogeni, in conformitate cu EN 60754-2.

Montajul se realizeaza in doza incastrata pregatita in zidarie, cu pozitionarea corecta a cadrului, a sina DIN si a aparatajului modular. Sunt incluse masti pentru module, etichete pentru identificarea circuitelor si o eticheta autoadeziva care poate fi completata pentru certificarea instalatiei. Constructia permite instalarea a maximum doua randuri de blocuri terminale, fiecare de cate 12 module, iar panourile demontabile cu ferestre pot fi plombate pentru limitarea accesului neautorizat.

Pentru exploatare sigura, tabloul trebuie instalat de personal calificat, cu alimentarea electrica oprita si cu respectarea schemelor de conexiuni, a sectiunilor de conductori si a cerintelor aplicabile instalatiei. Protectia IP40 este adecvata pentru utilizare la interior, in spatii uscate, fara expunere directa la apa sau praf fin. Produsul functioneaza in intervalul de temperatura de la -15 la +60 grade C, are incercare cu fir incandescent la 650 grade C si rezistenta la termo-presiune cu bila la 70 grade C.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 24 module modulare, organizate pe doua randuri a cate 12 module.

Pentru ce tip de perete este recomandat montajul?

Este proiectat pentru montaj incastrat in pereti de zidarie.

Ce protectie ofera carcasa?

Carcasa are grad de protectie IP40 si rezistenta mecanica IK08, fiind destinata utilizarii la interior, in spatii uscate.

Usa permite verificarea aparatajului fara deschidere?

Da. Usa transparenta fumurie permite observarea vizuala a aparatajului modular instalat in tablou.

Ce accesorii sunt incluse?

Sunt furnizate masti pentru module, etichete pentru circuite si o eticheta autoadeziva ce poate fi completata pentru documentarea instalatiei.
