Descriere

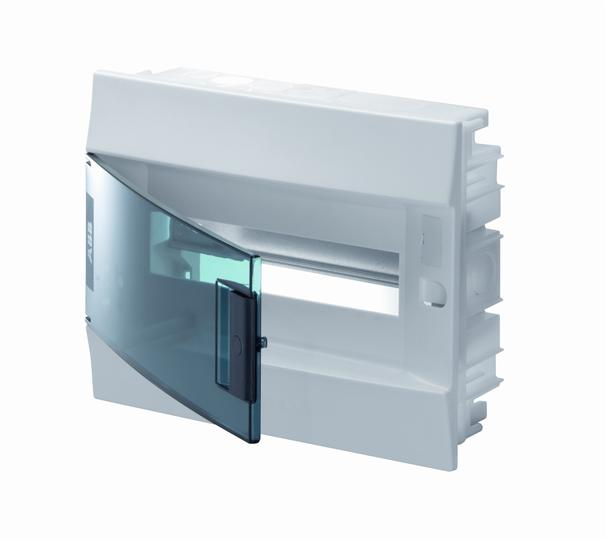

Tabloul electric incastrat este destinat organizarii si protejarii aparatajului modular din instalatiile electrice interioare rezidentiale sau comerciale. Configuratia cu un rand si 12 module ofera spatiu pentru montarea intreruptoarelor automate, dispozitivelor diferentiale, protectiilor la supratensiune si a altor echipamente modulare compatibile cu sina DIN. Usa transparenta permite verificarea vizuala rapida a aparatajului fara deschiderea tabloului.

Carcasa este realizata din termoplastic, in culoare alb trafic RAL 9016, si are o usa simpla, transparenta, cu inchidere prin buton. Tabloul are grad de protectie IP41, clasa de izolatie II, un singur rand si capacitate de 12 module DIN. Dimensiunile exterioare sunt de 320 x 250 x 108 mm, adancimea de incastrare este de 79 mm, iar greutatea neta este de aproximativ 1,2 kg. Pierderea de putere declarata este de 22 W, iar testul la fir incandescent este specificat la 650 grade C.

Montajul se realizeaza incastrat, in perete, dupa pregatirea unui gol corespunzator dimensiunilor de instalare. Tabloul este livrat configurat cu sina DIN pentru fixarea aparatajului modular si este prevazut cu borne cu surub. Pentru o instalare ordonata, conductoarele trebuie pozitionate astfel incat sa nu fie tensionate, iar aparatajul trebuie distribuit uniform pe sina si etichetat corespunzator circuitelor deservite.

Gradul IP41 recomanda utilizarea in spatii interioare uscate sau protejate, ferite de jeturi de apa, condens persistent, praf excesiv si actiunea directa a intemperiilor. Inainte de interventii, alimentarea trebuie intrerupta si verificata, iar montajul, cablarea si punerea in functiune trebuie efectuate de personal calificat, cu respectarea proiectului electric, a sectiunilor de conductor si a normelor aplicabile.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 12 module DIN, dispuse pe un singur rand.

Este potrivit pentru montaj aparent?

Nu. Acest model este destinat montajului incastrat in perete.

Are usa transparenta?

Da, tabloul este echipat cu o usa transparenta, utila pentru verificarea vizuala a aparatajului modular.

Poate fi utilizat la exterior?

Gradul de protectie IP41 il recomanda pentru spatii interioare protejate. Nu este destinat expunerii directe la ploaie, jeturi de apa sau conditii meteo.

Include sina pentru aparataj modular?

Da, tabloul este configurat cu sina DIN pentru montarea aparatajului modular.
