Descriere

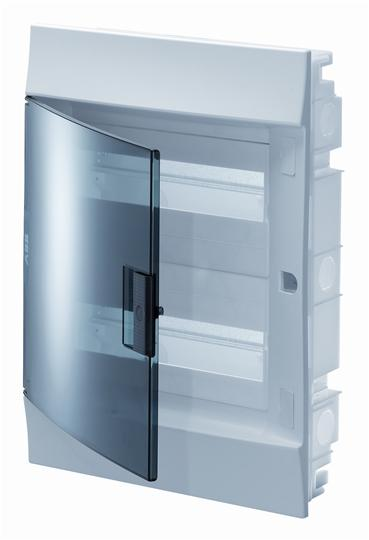

Tabloul electric Mistral41F este o carcasa de distributie pentru montaj incastrat, destinata organizarii aparatajului modular din instalatiile electrice interioare. Capacitatea de 36 module, dispuse pe 2 randuri a cate 18 module, il recomanda pentru tablouri de apartament, casa, birou sau alte proiecte unde este necesara gruparea ordonata a circuitelor de protectie, comanda si distributie. Usa transparenta permite verificarea vizuala rapida a aparatajului montat fara deschiderea tabloului.

Carcasa este realizata din termoplastic alb RAL 9016, fara halogeni, si are dimensiunile exterioare de 430 x 435 x 108 mm. Este prevazuta cu sina DIN, borne pentru nul si protectie, precum si cu cadru extractibil. Distanta dintre sinele DIN este de 150 mm. Tabloul are grad de protectie IP41, clasa de protectie II, rezistenta la impact IK08, test cu fir incandescent la 650 grade C si rezistenta la caldura BPT de 70 grade C. Curentul maxim indicat este de 125 A, iar puterea maxima disipabila este de 47 W.

Montajul se realizeaza incastrat in perete, cu dimensionarea golului de montaj si fixarea carcasei conform instructiunilor de instalare. Intrarea cablurilor se face prin flanse cu predecupaje, iar aparatajul modular se monteaza pe sinele DIN. Configuratia cu doua randuri ajuta la separarea clara a circuitelor, iar bornele N si PE permit organizarea conductoarelor de nul si protectie in interiorul tabloului.

Produsul este destinat utilizarii la interior, in intervalul de temperatura de instalare de la minus 15 grade C la plus 60 grade C. Gradul IP41 ofera protectie fata de patrunderea corpurilor solide si a picaturilor de apa pe verticala, dar tabloul nu este destinat expunerii directe la intemperii sau jeturi de apa. Conectarea, configurarea protectiilor si verificarea instalatiei trebuie realizate de personal calificat, cu alimentarea electrica oprita si cu respectarea normelor aplicabile.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 36 module, dispuse pe doua randuri a cate 18 module.

Este potrivit pentru montaj aparent?

Nu. Acest model este proiectat pentru montaj incastrat in perete.

Are usa transparenta?

Da, tabloul este echipat cu usa transparenta pentru vizualizarea aparatajului modular din interior.

Ce grad de protectie are?

Carcasa are grad de protectie IP41 si este destinata utilizarii la interior.

Include sina DIN si borne de conexiune?

Da, este prevazut cu sine DIN si cu borne pentru nul si protectie.
