Descriere

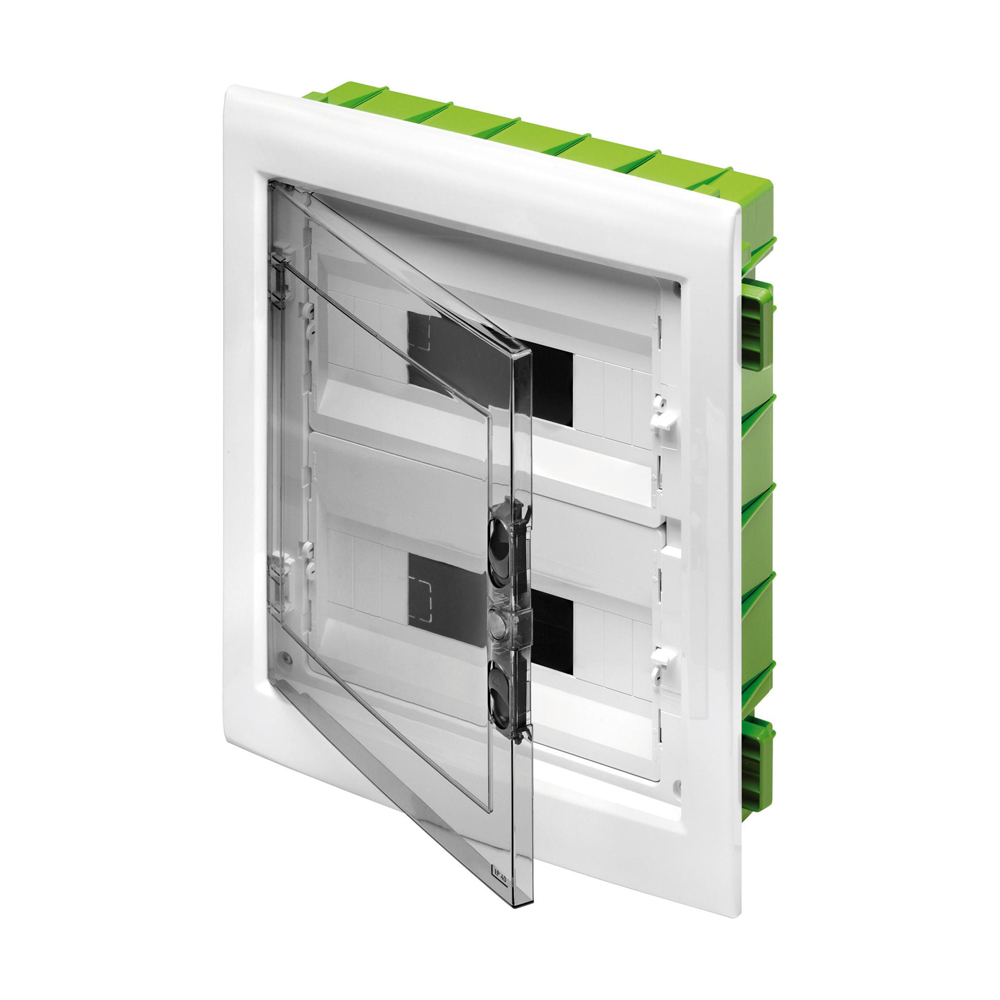

Tabloul electric incastrat este conceput pentru realizarea distributiilor electrice in pereti din rigips, pereti usori sau compartimentari interioare. Ofera spatiu pentru 24 de module DIN, organizate pe doua randuri a cate 12 module, fiind o solutie potrivita pentru tablouri de apartament, birouri, spatii comerciale sau aplicatii de automatizare in cladiri.

Constructia este realizata din tehnopolimer fara halogeni. Carcasa are grad de protectie IP40, usa transparenta fumurie si cadru extractibil, pentru acces facil la aparatajul modular. Dimensiunile exterioare sunt de 330 x 420 x 85 mm, iar puterea disipabila declarata este de 37 W. Materialul din gama pentru pereti din gips-carton are clasificare GWT 850 grade C.

Montajul se efectueaza prin incastrare in pereti din rigips sau alte structuri usoare compatibile. Spatele carcasei este prevazut cu elemente de fixare pentru structura metalica a peretelui, iar reperele de pe margini ajuta la marcarea decupajului. Cadrul extractibil permite realizarea mai ordonata a cablajului si montarea aparatajului modular pe sina DIN.

Pentru exploatare sigura, tabloul trebuie instalat numai in interior, in conditii corespunzatoare gradului IP40, de catre personal calificat. Alegerea protectiilor modulare, dimensionarea conductoarelor, conexiunile si verificarea finala a instalatiei trebuie realizate conform proiectului electric si reglementarilor aplicabile.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 24 module DIN, dispuse pe doua randuri a cate 12 module.

Este potrivit pentru montaj in pereti din rigips?

Da. Este conceput pentru montaj incastrat in pereti din rigips, pereti usori si structuri interioare compatibile.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP40.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare sunt 330 x 420 x 85 mm.

Ce tip de usa are tabloul?

Este echipat cu usa transparenta fumurie si cadru extractibil.
