Descriere

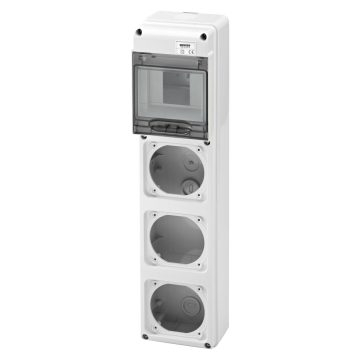

Tabloul neechipat este destinat distributiei de energie in aplicatii din sectorul tertiar, comercial, industrial si de santier. Configuratia sa permite realizarea unui punct de distributie adaptat cerintelor proiectului, prin instalarea aparatajului modular pe sina DIN si echiparea zonelor frontale prevazute pentru conexiuni industriale. Este o solutie potrivita pentru instalatii fixe, unde este necesara protectia echipamentelor electrice impotriva patrunderii prafului si apei.

Carcasa dispune de 5 module conforme EN 50022 si de 3 flanse pentru echiparea cu prize IEC 309 de 16 A, cu grade de protectie IP44 sau IP67, in functie de priza aleasa. Tabloul are grad de protectie IP65, clasa de izolatie II, rezistenta la impact IK08 si culoare gri RAL 7035. Este conform cu EN 62208, are rezistenta la fir incandescent de 650 grade C, termopresiune cu bila la 70 grade C si temperatura de utilizare intre -25 si +40 grade C. Puterea disipabila declarata este de 10 W in conditia A si 37 W in conditia B.

Montajul se realizeaza aparent, pe o suprafata stabila, iar configurarea interna trebuie efectuata in functie de schema electrica a instalatiei. Cele 5 module DIN permit montarea aparatajului modular compatibil, iar cele 3 flanse sunt pregatite pentru integrarea prizelor industriale corespunzatoare. In pachet sunt incluse o clema pentru cablu si doua capace pentru suruburi, utile pentru finalizarea instalarii carcasei.

Echiparea, cablarea si punerea in functiune trebuie realizate de personal calificat, cu alimentarea electrica oprita. Alegerea protectiilor, sectiunii conductoarelor, prizelor, presetupelor si a modului de etansare trebuie facuta in raport cu curentii de lucru, conditiile de mediu si normele aplicabile instalatiei. Gradul IP65 se mentine numai dupa instalarea corecta a tuturor componentelor si inchiderea corespunzatoare a zonelor de acces.

Intrebari frecvente

Cate module DIN are tabloul?

Tabloul are capacitate pentru 5 module conforme standardului EN 50022.

Ce prize pot fi montate pe flansele tabloului?

Carcasa are 3 flanse care permit echiparea cu prize IEC 309 de 16 A, cu protectie IP44 sau IP67, in functie de priza selectata.

Poate fi utilizat la exterior?

Carcasa are grad de protectie IP65 si este adecvata aplicatiilor unde este necesara protectia fata de praf si apa. Etanseitatea finala depinde de montajul corect al aparatajului, cablurilor si accesoriilor.

Ce protectie mecanica ofera?

Tabloul are rezistenta mecanica IK08, clasa de izolatie II si rezistenta la fir incandescent de 650 grade C.

Ce accesorii sunt incluse?

Sunt incluse o clema pentru cablu si doua capace pentru suruburi.
