Descriere

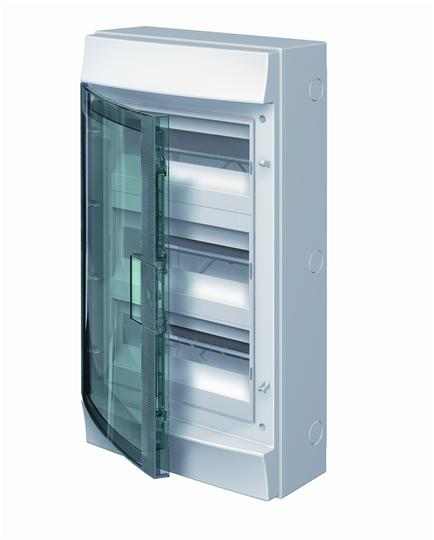

Tabloul de distributie este destinat montajului aplicat pe perete si organizarii aparatajului modular in instalatii electrice rezidentiale, comerciale sau tehnice. Configuratia sa permite echiparea cu pana la 36 de module, repartizate pe 3 randuri, cate 12 module pe rand. Usa transparenta, intr-o singura bucata, permite verificarea vizuala a aparatajului instalat fara a deschide tabloul.

Carcasa este realizata din material termoplastic, in nuanta gri deschis RAL 7035, si are dimensiunile de 600 mm inaltime, 320 mm latime si 155 mm adancime. Adancimea interioara este de 98 mm. Tabloul are grad de protectie IP65, 3 randuri pentru aparataj modular si capacitate de 36 module DIN. Este declarat cu clasa de protectie izolata, putere disipata de 51 W si rezistenta la fir incandescent de 650 grade C.

Montajul se realizeaza aparent, pe o suprafata stabila, folosind punctele de fixare ale carcasei. Constructia este prevazuta pentru aparataj montat pe sina DIN, iar tabloul este livrat ca unitate de distributie cu bare de borne. Inainte de echipare, se recomanda planificarea pozitiilor pentru aparatele modulare, conductoare si intrari de cablu, pentru pastrarea unei cablari ordonate si accesibile la interventii ulterioare.

Gradul IP65 contribuie la protectia carcasei impotriva patrunderii prafului si a jeturilor de apa, in conditiile unei instalari corecte. Pentru mentinerea nivelului de protectie, intrarile de cablu trebuie etansate corespunzator, iar usa trebuie mentinuta inchisa. Lucrarile de montaj, conectare si verificare trebuie efectuate numai cu alimentarea intrerupta, de personal calificat, conform proiectului electric si regulilor aplicabile instalatiei.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul permite montarea a pana la 36 de module DIN, organizate pe 3 randuri a cate 12 module.

Ce tip de montaj are acest tablou?

Este proiectat pentru montaj aplicat pe perete.

Ce protectie ofera carcasa?

Carcasa are grad de protectie IP65, cu protectie impotriva prafului si a jeturilor de apa atunci cand montajul si etansarea intrarilor de cablu sunt realizate corect.

Usa tabloului este transparenta?

Da, tabloul are usa transparenta intr-o singura bucata, utila pentru inspectarea vizuala a aparatajului modular.

Care sunt dimensiunile tabloului?

Dimensiunile sunt de 600 mm inaltime, 320 mm latime si 155 mm adancime.
