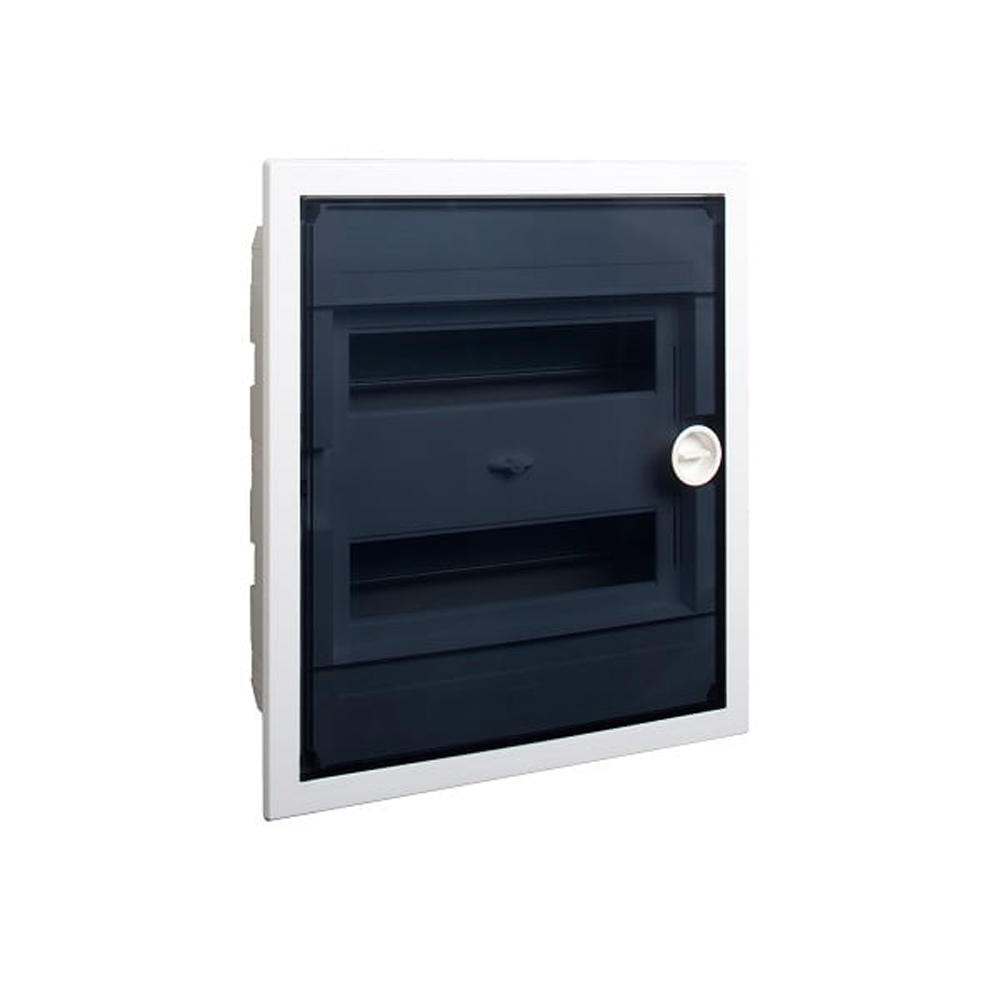

Tablou plastic incastrat 24 module IP40 usa transparenta

Descriere

Tabloul electric din plastic este destinat realizarii distributiei electrice in instalatii interioare, unde se doreste integrarea discreta a aparatajului modular in perete. Configuratia cu 24 module, dispuse pe 2 randuri a cate 12 module, ofera spatiu pentru organizarea circuitelor de iluminat, prize, protectii diferentiale, protectii la supratensiune si alte aparate modulare necesare proiectului. Usa transparenta permite verificarea vizuala a echipamentelor montate fara deschiderea tabloului.

Produsul este realizat pentru montaj incastrat si are grad de protectie IP40. Datele tehnice declarate includ tensiune nominala de utilizare de 400 V AC, frecventa nominala de 50 Hz, clasa II de izolatie, rezistenta la impact IK07 si material fara halogeni. Tabloul este conform cu standardul EN 60670-1 si este testat la fir incandescent la 650 grade C. Gabaritul declarat este de 330 x 368 x 88 mm.

Pachetul de livrare include carcasa, usa, sine DIN pentru aparataj modular, borne pentru nul si protectie, element de deschidere, capace pentru acoperirea pozitiilor neutilizate si materiale de montaj. Inainte de instalare se va realiza golul necesar in perete, se va fixa carcasa corespunzator si se vor introduce conductoarele astfel incat montajul aparatajului, conexiunile si etichetarea circuitelor sa ramana accesibile pentru verificari ulterioare.

Gradul IP40 recomanda utilizarea in spatii interioare uscate, protejate de apa si condens. Alegerea aparatajului modular, dimensionarea conductoarelor, realizarea conexiunilor si verificarea instalatiei trebuie efectuate conform proiectului electric si reglementarilor aplicabile, de catre personal calificat. Alimentarea instalatiei trebuie oprita inaintea oricarei operatiuni de montaj, cablare sau interventie in tablou.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 24 module, organizate pe 2 randuri a cate 12 module.

Este potrivit pentru montaj aparent?

Nu. Acest tablou este conceput pentru montaj incastrat, cu carcasa integrata in perete.

Ce grad de protectie are?

Are grad de protectie IP40, fiind destinat utilizarii in spatii interioare protejate de apa si condens.

Ce accesorii sunt incluse?

Sunt incluse carcasa, usa transparenta, sine DIN, borne pentru nul si protectie, capace pentru locurile neutilizate, element de deschidere si materiale de montaj.

Ce dimensiuni are tabloul?

Gabaritul declarat este de 330 x 368 x 88 mm. Se recomanda verificarea spatiului disponibil si a golului de montaj inainte de instalare.
