Descriere

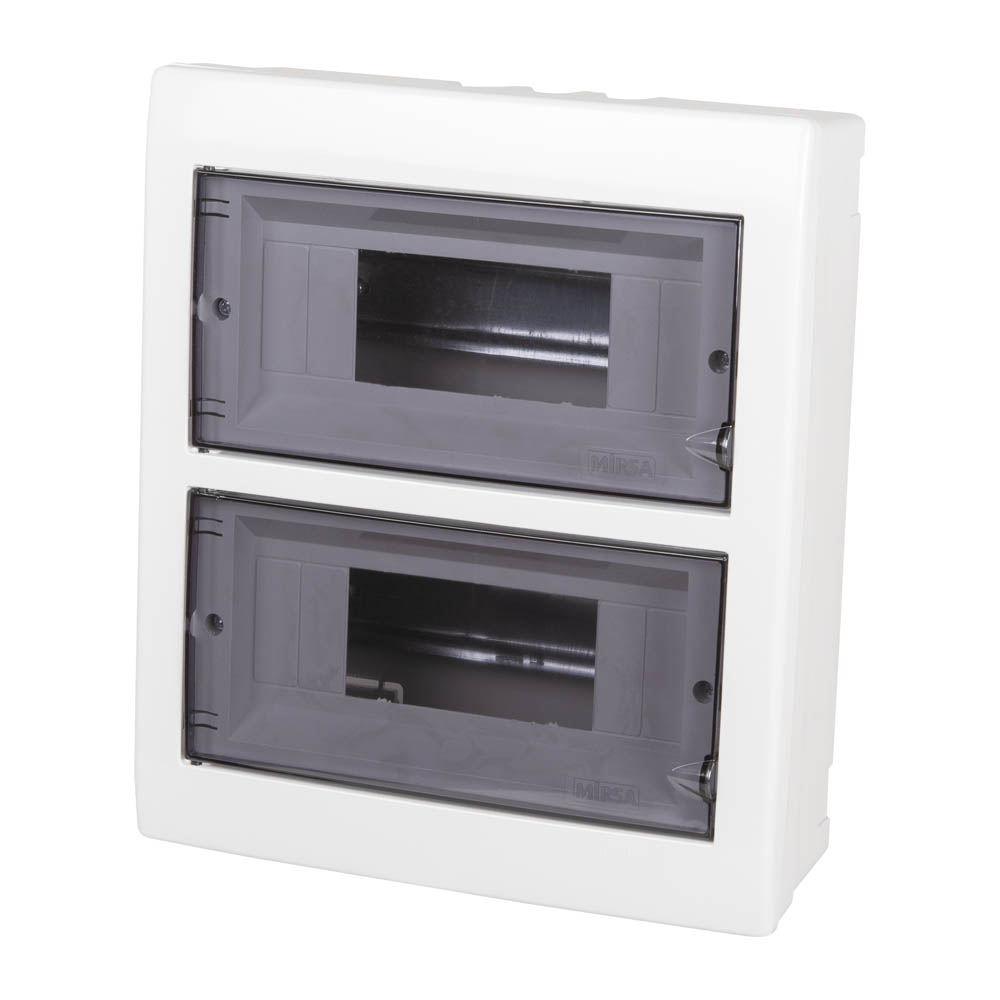

Tabloul de sigurante este destinat organizarii si protejarii aparatajului modular din instalatii electrice rezidentiale sau comerciale. Configuratia cu 16 module si 2 randuri permite gruparea ordonata a intreruptoarelor automate, diferentialelor si altor echipamente compatibile pentru montaj pe sina DIN. Usa transparenta fumurie permite verificarea vizuala a aparatajului fara deschiderea tabloului.

Produsul este proiectat pentru montaj aplicat si are grad de protectie IP40. Dispune de 16 module, 2 randuri, sina DIN si bara de nul. Dimensiunile exterioare sunt de 240 x 277 x 101 mm. Carcasa este realizata din material termoplastic, cu baza din 30% ABS si 70% PC, iar capacul este din PC. Sina pentru fixarea aparatajului este zincata si realizata conform standardului EN 60715.

Montajul se realizeaza aparent, pe o suprafata stabila si plana, cu acces adecvat pentru introducerea cablurilor si interventii ulterioare. Carcasa are intrari de cablu practice, concepute pentru a reduce necesitatea perforarii. Aparatajul modular se fixeaza pe sina DIN, iar conductoarele de nul pot fi organizate prin bara de nul integrata.

Tabloul functioneaza in intervalul de temperatura de la -25 la +60 grade C si este declarat rezistent la caldura si impact. Gradul IP40 ofera protectie la patrunderea corpurilor solide mai mari de 1 mm, dar nu asigura protectie la apa; produsul trebuie utilizat in spatii interioare uscate sau in aplicatii unde nu este expus direct la umezeala. Pentru siguranta instalatiei, conectarea si verificarea circuitelor trebuie realizate de personal calificat, cu alimentarea electrica oprita.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitatea de 16 module, organizate pe 2 randuri.

Ce tip de montaj are acest tablou electric?

Este destinat montajului aparent, pe perete sau pe o alta suprafata plana si stabila.

Este prevazut cu sina DIN si bara de nul?

Da, tabloul este echipat cu sina DIN pentru aparataj modular si cu bara de nul.

Poate fi montat in exterior?

Nu este recomandat pentru expunere directa la ploaie sau umezeala. Protectia IP40 nu include protectie la apa, astfel ca tabloul trebuie utilizat in spatii uscate sau protejate corespunzator.

Care sunt dimensiunile tabloului?

Dimensiunile exterioare sunt 240 x 277 x 101 mm.
