Descriere

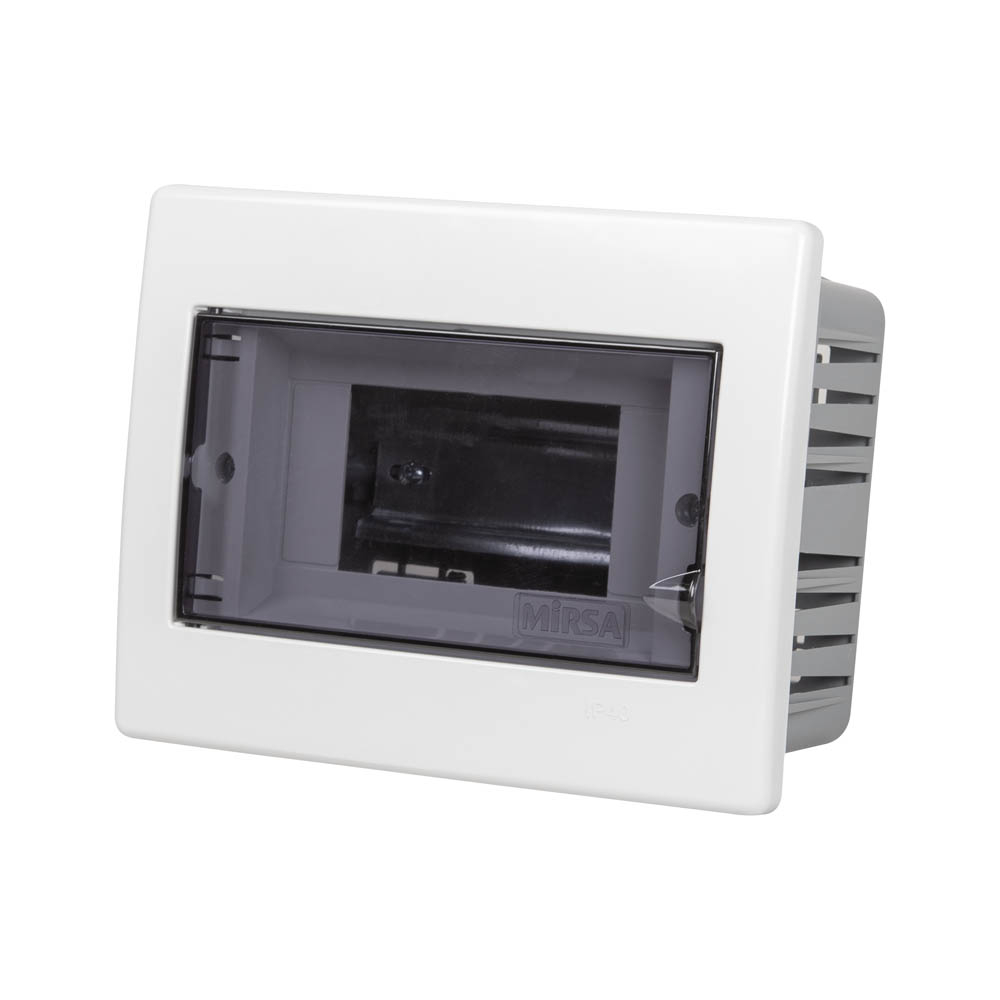

Tabloul de sigurante incastrat cu 6 module este destinat organizarii si protejarii aparatajului modular din instalatii electrice interioare. Configuratia pe un singur rand il face potrivit pentru tablouri secundare sau circuite rezidentiale si comerciale de dimensiuni reduse, unde este necesara o instalare discreta in perete.

Carcasa este realizata din material termoplastic, cu baza din ABS si policarbonat, iar capacul este din policarbonat. Tabloul are culoare alba si usa transparenta fumurie, model inchis. Ofera 6 spatii modulare, un rand de montaj, sina pentru fixarea aparatajului conform EN 60715 si bara de nul. Dimensiunile exterioare sunt de 181 x 140 x 101 mm, iar adancimea de incorporare este de 70 mm. Gradul de protectie este IP40, iar domeniul de functionare indicat este intre -25 si +60 grade C.

Montajul se realizeaza incastrat, in perete sau in structuri compatibile, cu pozitionarea corecta a carcasei in golul pregatit. Intrarile practice pentru cablu sunt concepute pentru a facilita introducerea conductoarelor fara foraj suplimentar. Aparatajul modular se fixeaza pe sina, iar conexiunile se organizeaza in interiorul tabloului, inclusiv prin utilizarea barei de nul.

Gradul IP40 asigura protectie fata de patrunderea corpurilor solide cu dimensiuni mai mari de 1 mm, dar tabloul nu este destinat expunerii la apa sau montajului in zone umede neprotejate. Pentru siguranta instalatiei, dimensionarea protectiilor, realizarea conexiunilor si verificarea finala trebuie efectuate de personal calificat, cu alimentarea electrica oprita.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul dispune de 6 spatii modulare, organizate pe un singur rand.

Este potrivit pentru montaj aparent?

Nu. Acest model este conceput pentru montaj incastrat, in perete sau in structuri compatibile cu acest tip de instalare.

Ce protectie ofera gradul IP40?

IP40 indica protectie impotriva corpurilor solide mai mari de 1 mm. Tabloul nu are protectie la apa si trebuie utilizat in spatii interioare uscate sau protejate corespunzator.

Ce componente sunt incluse pentru organizarea aparatajului?

Tabloul este prevazut cu sina pentru fixarea aparatajului modular si cu bara de nul.

Care sunt dimensiunile tabloului?

Dimensiunile exterioare sunt 181 x 140 x 101 mm, iar adancimea de incorporare este de 70 mm.
