ACBYCY 16/16 este un cablu de energie din aluminiu, destinat rețelelor electrice de joasă tensiune 0.6/1 kV. Este utilizat în special pentru pozare subterană, în tubulaturi, canale tehnice sau zone unde este necesară o protecție mecanică superioară.

Face parte din familia de cabluri de aluminiu tipice pentru distribuție, conform standardului HD 603 S1 / IEC 60502-1.

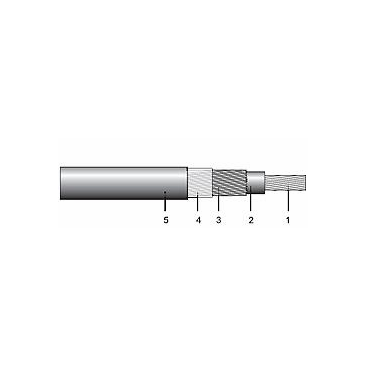

Structura reală a cablului

• Conductori: Aluminiu, multifilar RM/SM

  • 1 conductor fază × 16 mm² Al

  • 1 conductor N / PEN × 16 mm² Al

• Izolație: XLPE (polietilenă reticulată), corespunzător literei X

• Umplutură: poliolefinică

• Ecran: bandă de aluminiu (A)

• Armătură CY: bandă de oțel (Y) pentru protecție mecanică ridicată

• Manta exterioară: PVC (Y), potrivită pentru instalații interioare și exterioare

Notă importantă:
ACBYCY = A (Aluminiu) + C (XLPE) + B (bandă Al) + Y (armătură oțel) + CY (manta PVC).

Caracteristici electrice reale

• Tensiune nominală: 0.6/1 kV

• Temperatură max. în funcționare: +90°C (XLPE)

• Temperatură scurtcircuit (1 s): +250°C

• Rază minimă de curbură: 12 × diametrul cablului

Curent admisibil (real, aluminiu, pozare în sol la 20°C)

Pentru secțiunea de 16 mm² Al:

Valoarea exactă depinde de modul de instalare și de rezistivitatea solului.

Dimensiuni și greutate (tipice)

• Diametru exterior: aproximativ 18–22 mm

• Greutate: ~0.35–0.45 kg/m

Utilizări recomandate

• Distribuție electrică de joasă tensiune în mediul industrial sau civil

• Branșamente electrice în aluminiu, cu protecție mecanică ridicată

• Rețele subterane expuse la șocuri mecanice

• Tablouri electrice și alimentări secundare unde se acceptă conductor Al

• Aplicabil în anumite proiecte fotovoltaice (AC), în funcție de cerințe

Avantaje tehnice reale

• Cost redus față de cablurile de cupru

• Armătură CY care oferă o protecție mecanică bună

• Izolație XLPE ce permite o sarcină termică superioară PVC-ului clasic

• Manta PVC rezistentă la UV, intemperii și abraziune
