Descriere

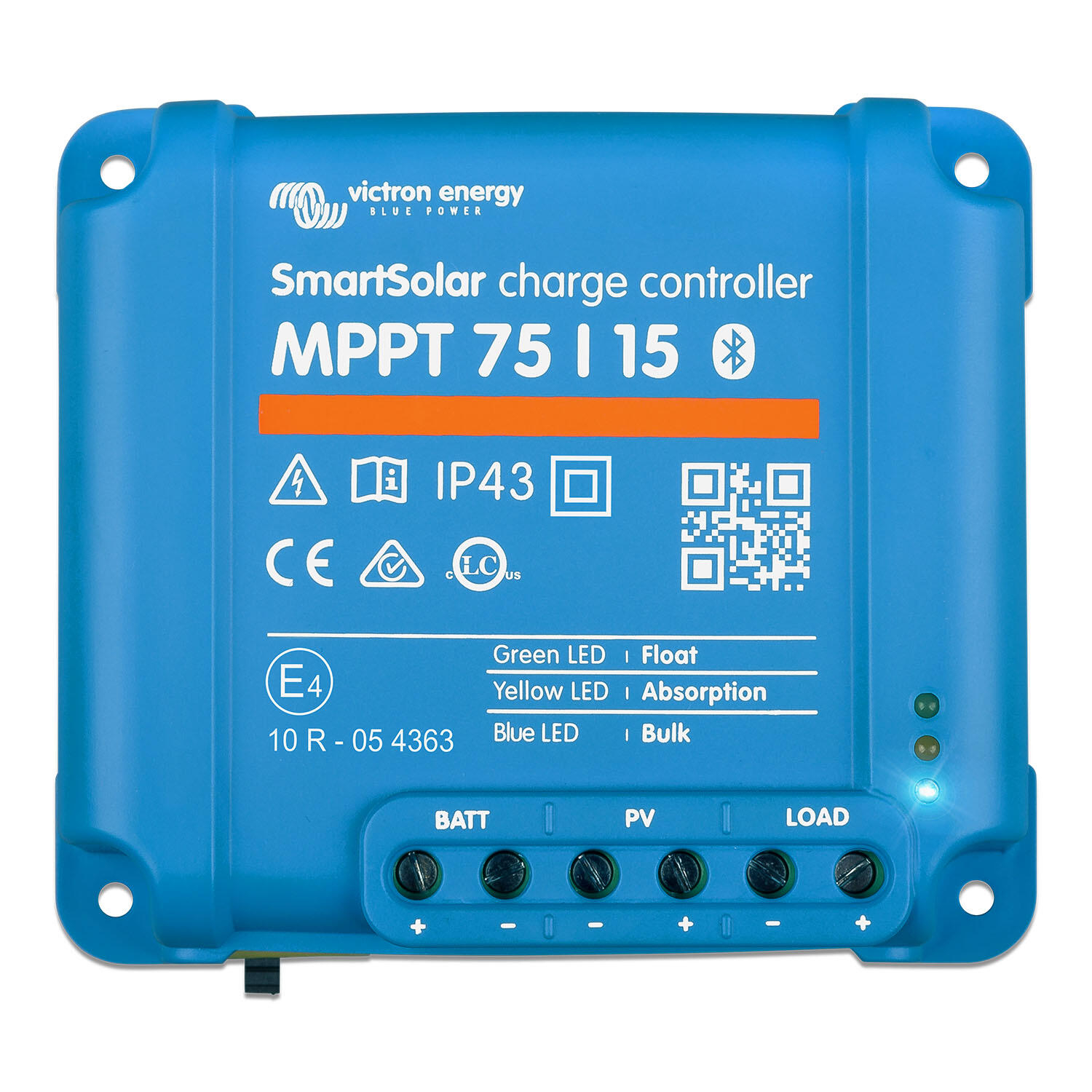

Regulatorul de incarcare solara SmartSolar MPPT 75/15 este destinat sistemelor fotovoltaice autonome cu baterii de 12 V sau 24 V, fiind potrivit pentru rulote, ambarcatiuni, sisteme off-grid, iluminat DC si aplicatii rezidentiale de mica putere. Algoritmul MPPT identifica rapid punctul de putere maxima al panourilor, pentru utilizarea eficienta a energiei disponibile inclusiv atunci cand iradierea se modifica frecvent sau apar zone de umbrire partiala. Bluetooth-ul integrat permite configurarea si monitorizarea wireless dintr-o aplicatie dedicata, iar portul VE.Direct permite integrarea cablata cu echipamente de monitorizare compatibile.

Modelul accepta automat baterii de 12 V sau 24 V si livreaza un curent nominal de incarcare de maximum 15 A. Tensiunea maxima in gol a generatorului fotovoltaic este de 75 V, iar curentul maxim de scurtcircuit PV admis este de 15 A. Puterea fotovoltaica nominala recomandata este de 220 W pentru sisteme de 12 V si 440 W pentru sisteme de 24 V. Randamentul de varf este de 98%, iar algoritmul de incarcare este adaptiv, multietapa, cu faze bulk, absorbtie si float. Tensiunile de absorbtie si mentinere sunt reglabile, iar compensarea de temperatura contribuie la adaptarea incarcarii la conditiile bateriei.

Montajul se realizeaza vertical, pe o suprafata neinflamabila, cu bornele electrice orientate in jos si cu minimum 10 cm spatiu liber deasupra si sub aparat pentru ventilatie. Dimensiunile sunt de 100 x 113 x 50 mm, greutatea este de aproximativ 0,5 kg, iar bornele de putere accepta conductori de pana la 6 mm2. Pentru punerea corecta in functiune se conecteaza mai intai bateria, se asteapta detectarea automata a tensiunii sistemului, apoi se conecteaza consumatorii DC si generatorul fotovoltaic. Iesirea de sarcina poate alimenta consumatori DC si poate deconecta automat sarcina pentru a limita descarcarea excesiva a bateriei.

Pentru siguranta, conexiunile bateriei si ale panourilor trebuie protejate impotriva atingerii accidentale si trebuie verificata polaritatea inainte de conectare. Se recomanda protectie cu siguranta pe circuitul bateriei, cu valoare intre 20 A si 25 A pentru acest model, conform proiectului si cablajului utilizat. Regulatorul include protectie la polaritate inversa pe intrarea PV, scurtcircuit la iesire si supratemperatura. Temperatura de functionare este intre -30 grade C si +60 grade C, cu putere nominala disponibila pana la +40 grade C. Carcasa ofera protectie IP43 pentru componentele electronice si IP22 in zona de conexiuni; aparatul trebuie instalat intr-un spatiu ferit de apa si condens.

Intrebari frecvente

Pentru ce tensiuni de baterie este potrivit regulatorul?

Regulatorul detecteaza automat si functioneaza cu bancuri de baterii de 12 V sau 24 V.

Care este tensiunea maxima admisa de la panourile fotovoltaice?

Tensiunea maxima in gol a generatorului fotovoltaic este de 75 V. La proiectare trebuie luata in calcul cresterea tensiunii Voc la temperaturi scazute.

Ce putere a panourilor poate fi utilizata?

Puterea fotovoltaica nominala indicata este de pana la 220 W pentru baterii de 12 V si pana la 440 W pentru baterii de 24 V. Regulatorul limiteaza puterea de intrare daca generatorul poate furniza mai mult.

Se poate monitoriza de pe telefon?

Da. Bluetooth-ul este integrat si permite configurarea, urmarirea parametrilor de incarcare si consultarea datelor printr-o aplicatie dedicata.

In ce ordine se realizeaza conexiunile?

Se conecteaza mai intai bateria pentru detectarea tensiunii sistemului, apoi consumatorii DC si, la final, panourile fotovoltaice. Respectarea acestei ordini ajuta la evitarea configurarii incorecte sau a deteriorarii instalatiei.
