Descriere

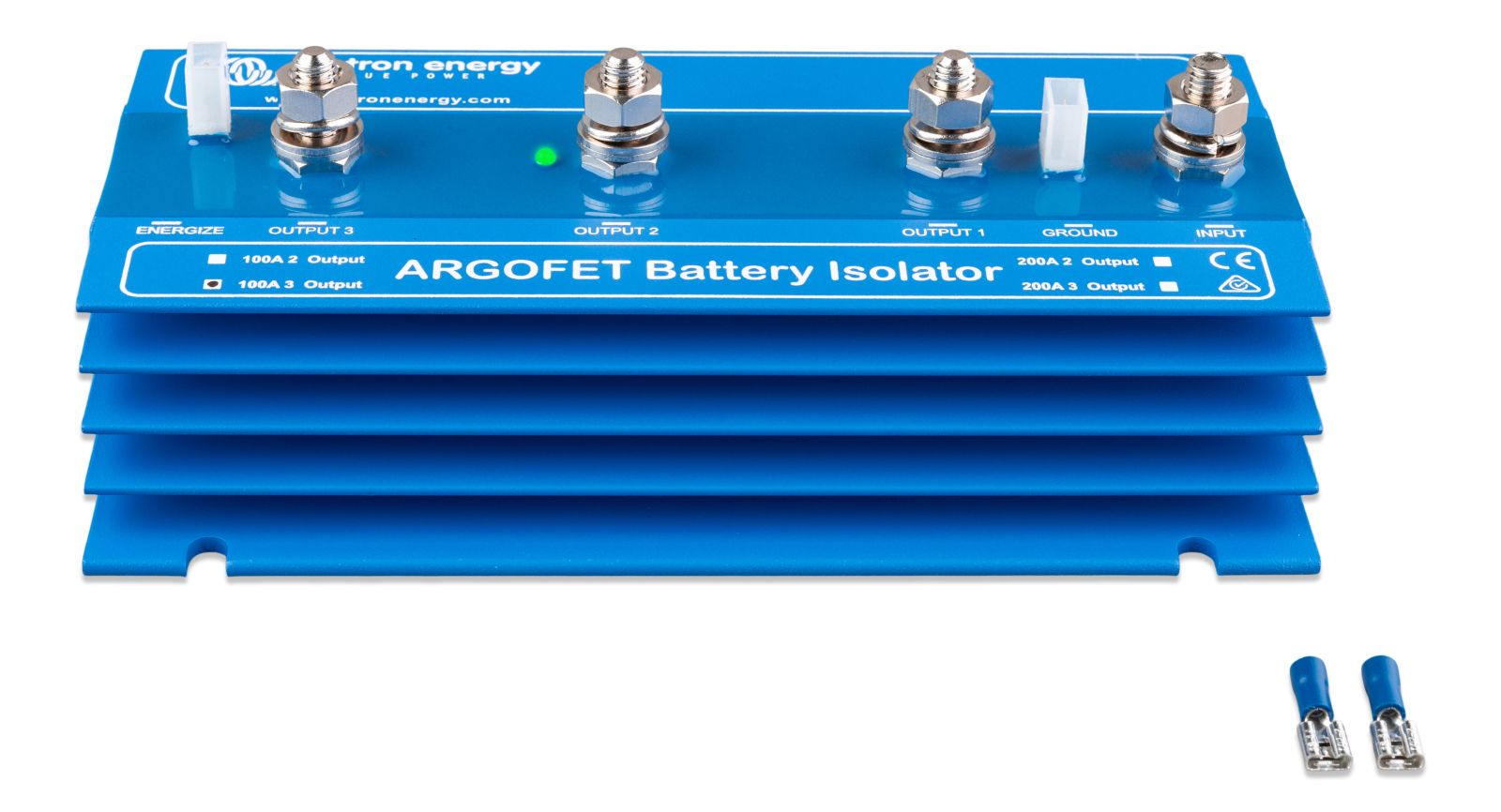

Acest separator de baterii cu tehnologie FET este proiectat pentru incarcarea simultana a pana la trei bancuri de acumulatori dintr-un singur alternator sau dintr-un incarcator de baterii cu o singura iesire. Bateriile raman separate intre ele in timpul descarcarii, astfel incat consumul din bateria auxiliara nu descarca si bateria de pornire. Este o solutie potrivita pentru ambarcatiuni, autorulote, vehicule speciale si instalatii DC cu mai multe bancuri de baterii.

Echipamentul este destinat sistemelor nominale de 12 V si 24 V, cu adaptare automata la tensiunea sistemului. Curentul maxim de incarcare este de 100 A, iar curentul maxim admis al alternatorului este de 100 A. Dispune de trei iesiri pentru baterii si conexiuni principale pe bolturi M8. Dimensiunile sunt 65 x 120 x 200 mm, iar greutatea este de aproximativ 1,4 kg. Tehnologia FET reduce mult pierderea de tensiune fata de separatoarele clasice cu diode: sub 0,02 V la curent redus si aproximativ 0,1 V la curenti mai mari.

Conectarea se realizeaza prin legarea iesirii pozitive a alternatorului sau a sursei de incarcare la borna Input, iar bornele pozitive ale celor trei bancuri de baterii la Output 1, Output 2 si Output 3. Terminalul Energize, utilizat optional pentru alternatoare care necesita tensiune pe B plus pentru pornirea incarcarii, se conecteaza la comutatorul de pornire oprire al motorului. Terminalul Ground se conecteaza la bara comuna de minus, iar pentru conductoarele Energize si Ground este indicata o sectiune minima de 2,5 mm2. LED-ul albastru semnalizeaza prezenta tensiunii la intrare.

Inainte de orice interventie, cablurile negative ale bateriilor trebuie deconectate. Pentru limitarea caderilor de tensiune, cablurile de putere trebuie mentinute cat mai scurte si alese cu sectiune corespunzatoare curentului si lungimii traseului. Aparatul se monteaza exclusiv pe o suprafata neinflamabila, deoarece carcasa poate deveni fierbinte in functionare. Modelul este inclus in documentatia de conformitate pentru cerintele EMC si RoHS si in certificarea de siguranta IEC 60335-1.

Intrebari frecvente

La ce foloseste un separator FET pentru baterii?

Permite incarcarea simultana a mai multor bancuri de baterii dintr-o singura sursa, mentinandu-le separate atunci cand una dintre ele alimenteaza consumatori.

Cate baterii pot fi conectate?

Sunt disponibile trei iesiri pentru conectarea a trei bancuri de baterii.

Este compatibil cu sisteme de 12 V si 24 V?

Da. Aparatul detecteaza si se adapteaza automat la un sistem nominal de 12 V sau 24 V.

Este necesara cresterea tensiunii alternatorului?

Nu, tehnologia FET are o cadere de tensiune foarte mica, astfel ca nu este necesara compensarea tensiunii alternatorului ca la separatoarele clasice cu diode.

Ce trebuie respectat la montaj?

Deconectati mai intai bornele negative ale bateriilor, montati aparatul pe o suprafata neinflamabila si folositi cabluri de putere scurte, cu sectiune adecvata. Terminalele Energize si Ground necesita conductoare de minimum 2,5 mm2.
