Analizorul de retea Janitza UMG 604-PRO realizeaza masurare indirecta in sisteme cu 3 sau 4 conductoare. Are curent nominal de masurare de 5 A, comunicatie Ethernet, RS485 si RS232 si montaj pe sina DIN.
- Masurare indirecta cu curent nominal de 5 A.
- Compatibil cu sisteme de masurare cu 3 sau 4 conductoare.
- Comunicatie prin Ethernet, RS485, RS232, Modbus RTU si Modbus TCP.
- Montaj pe sina DIN de 35 mm, cu latime de 6 module.
- Grad de protectie IP20 si temperatura de lucru de la -10 grade C la +55 grade C.
Durata de livrare: 7 pana la 10 zile lucratoare
Produse Alternative
- Descriere
- Caracteristici
- Review-uri (0)

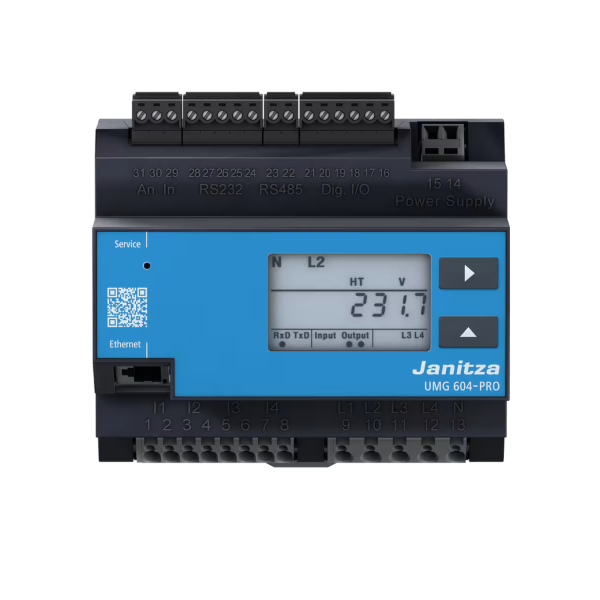

Janitza UMG 604-PRO este un analizor de retea multifunctional pentru colectarea datelor energetice in sisteme comerciale. Poate fi utilizat pentru integrarea datelor in sisteme de management energetic prin interfata de retea si protocoale IP.
Aparatul efectueaza masurare indirecta a curentului, are 4 intrari de curent si curent nominal de masurare de 5 A. Este destinat sistemelor cu 3 sau 4 conductoare si are alimentare la 230 V.
Analizorul se monteaza pe sina DIN de 35 mm si ocupa 6 module. Comunicarea este disponibila prin Ethernet, RS485, RS232, Modbus RTU si Modbus TCP, iar aparatul include 1 intrare analogica, 1 intrare digitala si 2 iesiri digitale.
Carcasa are grad de protectie IP20, iar domeniul temperaturii de lucru este de la -10 grade C la +55 grade C. Aparatul este destinat utilizarii stationare, protejate de intemperii.
Specificatii tehnice
| Tip masurare AC | indirecta |
| Alimentare | 230 V |
| Domeniu nominal alimentare | 95 V pana la 240 V (50/60 Hz) / DC 135 V pana la 340 V |
| Domeniu de functionare alimentare | +-10% din domeniul nominal |
| Consum de putere | max. 3.2 W / 9 VA |
| Sisteme de masurare tensiune | sisteme cu 3/4 conductoare |
| Intrari de curent | 4 |
| Curent nominal de masurare | 5 A |
| Domeniu de masurare curent | 0.005 pana la 7 A |
| Suprasarcina curent timp de 1 secunda | 100 A sinusoidal |
| Domeniu de masurare tensiune L-N | 0 pana la 600 Vrms |
| Domeniu de masurare tensiune L-L | 0 pana la 1000 Vrms |
| Tensiune maxima pentru sisteme trifazate cu 4 conductoare | 277 V / 480 V |
| Tensiune maxima pentru sisteme trifazate cu 3 conductoare | 480 V |
| Frecventa oscilatiei fundamentale | 45 Hz pana la 65 Hz |
| Rata de esantionare tensiune | 20 kHz / faza |
| Rata de esantionare curent | 20 kHz |
| Precizie masurare tensiune | +-0.2% |
| Precizie masurare curent L | +-0.25% |
| Precizie masurare curent N | +-1% |
| Precizie masurare putere | +-0.4% |
| Precizie frecventa | +-0.01 Hz |
| Precizie unghi de faza | 0,15 grade |
| Intrari si iesiri | 1 x AI, 1 x DI, 2 x DO |
| Iesiri digitale | 2 relee semiconductoare, fara protectie la scurtcircuit |
| Tensiune maxima de comutare iesiri digitale | 60 V DC, 30 V AC |
| Curent maxim de comutare iesiri digitale | 50 mAeff AC/DC |
| Frecventa maxima de comutare | 20 Hz |
| Frecventa maxima contor intrare digitala | 20 Hz |
| Intrare de masurare temperatura | masurare cu 3 conductoare |
| Senzori conectabili | PT100, PT1000, KTY83, KTY84 |
| Comunicatie | Ethernet, RS485, RS232, Modbus RTU, Modbus TCP |
| Conexiune Ethernet | RJ45 |
| Conexiune RS232 | borne cu surub cu 5 pini |
| Conexiune RS485 | borne cu surub cu 2 pini |
| Viteza transmisie RS232 | 9.6 kbps, 19.2 kbps, 38.4 kbps, 57.6 kbps, 115.2 kbps |
| Viteza transmisie RS485 | 9.6 kbps, 19.2 kbps, 38.4 kbps, 57.6 kbps, 115.2 kbps, 921.6 kbps |
| Montaj | sina DIN de 35 mm |
| Pozitie de instalare | oricare |
| Dimensiuni | aprox. 107.5 x 90 x 82 mm |
| Latime modulara | 6 module |
| Greutate neta | 350 g |
| Grad de protectie | IP20 |
| Temperatura de lucru | -10 grade C pana la +55 grade C |
| Umiditate relativa | 5 pana la 95% RH la 25 grade C, fara condens |
| Altitudine de functionare | 0 pana la 2000 m deasupra nivelului marii |
| Rezistenta la impact | IK08 |
| Baterie | litiu CR2032, 3 V |
| Durata de viata iluminare de fundal optionala | 40000 h, 50% din luminozitatea initiala |
| Garantie standard produs | 2 ani |
Intrebari frecvente
Ce tip de masurare realizeaza UMG 604-PRO?
Aparatul realizeaza masurare indirecta a curentului. Curentul nominal de masurare este de 5 A.
In ce tipuri de sisteme poate fi utilizat analizorul?
UMG 604-PRO este prevazut pentru sisteme de masurare cu 3 sau 4 conductoare. Tensiunea maxima pentru sistemele trifazate cu 4 conductoare este de 277 V / 480 V.
Ce interfete de comunicatie are aparatul?
Analizorul dispune de Ethernet, RS485 si RS232. Sunt mentionate protocoalele Modbus RTU si Modbus TCP.
Cum se monteaza Janitza UMG 604-PRO?
Aparatul se monteaza pe sina DIN de 35 mm. Ocupa 6 module si poate fi instalat in orice pozitie.
Care sunt conditiile de functionare ale analizorului?
Temperatura de lucru este intre -10 grade C si +55 grade C, iar umiditatea relativa admisa este de 5 pana la 95% RH la 25 grade C, fara condens. Gradul de protectie este IP20.
Curent nominal: 5 A
Tip: Analizor de retea
Model: UMG 604-PRO
