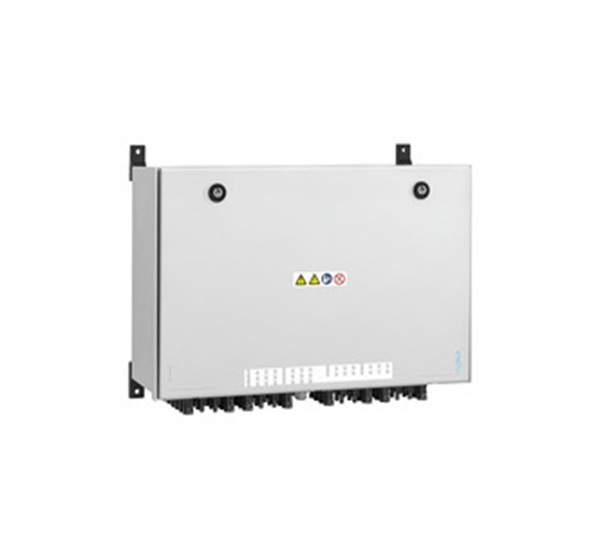

![Cutie de conexiuni fotovoltaice Weidmuller 10 MPP [1]](https://gomagcdn.ro/domains2/energodepot.ro/files/product/original/cutie-de-conexiuni-fotovoltaice-weidmuller-10-mpp-1100-v-175346.png "Cutie de conexiuni fotovoltaice Weidmuller 10 MPP [1]")
Cutie de conexiuni fotovoltaice Weidmuller PV Next pentru 10 MPP-uri, cu tensiune nominala DC de 1100 V. Include protectie la supratensiuni tip I/II si conectori MC4-Evo 2.
- 10 MPP-uri, cu 2 intrari si 2 iesiri per MPP.
- Tensiune nominala DC de 1100 V.
- Protectie la supratensiuni DC tip I/II.
- Conectori DC MC4-Evo 2.
- Carcasa cu grad de protectie IP65 si rezistenta la impact IK10.
Durata de livrare: 7 pana la 10 zile lucratoare
Produse Alternative
- Descriere
- Caracteristici
- Review-uri (0)
Cutia de conexiuni fotovoltaice Weidmuller PV Next protejeaza partea DC a unui sistem fotovoltaic si invertorul impotriva supratensiunilor. Este configurata pentru invertoare cu 10 MPP-uri si permite combinarea stringurilor.
Produsul are tensiune nominala DC de 1100 V si protectie la supratensiuni tip I/II. Fiecare MPP are 2 intrari si 2 iesiri conectate in paralel, iar conectarea DC se realizeaza prin conectori MC4-Evo 2.
Carcasa are grad de protectie IP65 si este prevazuta pentru montaj cu 4 suruburi, prin picioare de fixare. Dimensiunile sunt 257 x 600 x 485 mm, iar greutatea neta este 18,1 kg.
Cutia functioneaza la temperaturi ambientale intre -20 grade C si 50 grade C, la umiditate de 5 - 90 %, fara condens. Carcasa este realizata din poliester armat cu fibra de sticla si policarbonat si are rezistenta la impact IK10.
Specificatii tehnice
| Serie | PV Next |
| Numar MPP-uri | 10 |
| Intrari per MPP | 2, conectate in paralel |
| Iesiri per MPP | 2, conectate in paralel |
| Numar total intrari string | 20 |
| Numar maxim iesiri string | 20 |
| Conector DC | MC4-Evo 2 |
| Tensiune nominala DC | 1100 V |
| Tensiune maxima de intrare DC | 1100 V |
| Curent nominal | 51,25 A |
| Curent maxim per punct de putere maxima | 41 A |
| Curent maxim per string | 41,00 A |
| Protectie la supratensiuni DC | Tip I/II |
| Curent de impuls la trasnet Iimp (10/350 us) | 5 kA |
| Curent nominal de descarcare In (8/20 us) | 20 kA |
| Curent total de descarcare Itotal (8/20 us) | 50 kA |
| Curent total de descarcare Itotal (10/350 us) | 10 kA |
| Curent de scurtcircuit ISCPV | 11000 A |
| Nivel de protectie Up | maximum 3,8 kV |
| Consum in standby PC | sub 0,2 W |
| Sigurante string | nu sunt incluse |
| Monitorizare string integrata | nu |
| Separator de sarcina DC | fara comutator |
| Grad de protectie carcasa | IP65 |
| Clasa de protectie | II |
| Rezistenta la impact | IK10 |
| Material carcasa | poliester armat cu fibra de sticla, policarbonat |
| Mod de montaj | 4 suruburi, picioare de fixare |
| Dimensiuni | 257 x 600 x 485 mm |
| Greutate neta | 18100 g |
| Temperatura ambientala | -20 grade C pana la 50 grade C |
| Umiditate | 5 - 90 %, fara condens |
| Sectiune conductor intrare DC | 2,5 - 6 mm2 |
| Sectiune conductor iesire DC | 2,5 - 6 mm2 |
| Sectiune conductor pentru impamantare functionala | 16 - 25 mm2 |
| Accesorii incluse | 4 picioare de montaj, 40 capace antipraf, 3 dopuri de etansare |
| Standarde | EN 61439-2, IEC 61439-2, EN 61643-31 |
| Garantie | 5 ani |
Intrebari frecvente
Pentru cate MPP-uri este configurata cutia de conexiuni?
Cutia este configurata pentru 10 MPP-uri.
Care este tensiunea nominala DC?
Tensiunea nominala DC este de 1100 V.
Cate stringuri pot fi conectate?
Produsul are 20 de intrari string in total. Fiecare MPP permite maximum 2 intrari conectate in paralel.
Ce tip de protectie la supratensiuni include?
Include protectie la supratensiuni DC tip I/II. Curentul nominal de descarcare In este de 20 kA la 8/20 us.
Ce protectie are carcasa?
Carcasa are grad de protectie IP65 si rezistenta la impact IK10.
Curent nominal: 41 A
Material: poliester armat cu fibra de sticla, policarbonat
Tip montare: 4 suruburi, picioare de fixare
Model: PV Next
