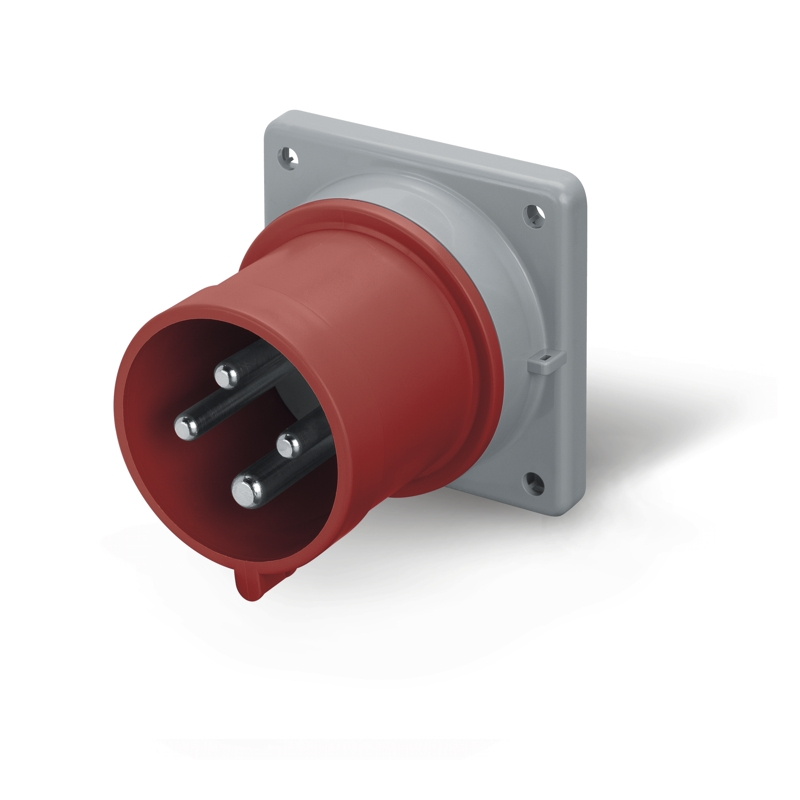

Fisa industriala incastrabila 3P E 16A 400V IP44 6h

Descriere

Aceasta fisa industriala incastrabila este destinata realizarii alimentarii trifazate a echipamentelor, tablourilor, carcaselor si distribuitoarelor industriale. Configuratia 3P+E include trei faze si conductor de protectie, iar constructia cu iesire dreapta o recomanda pentru integrarea in panouri sau in carcase de echipament. Este un conector de aparat pentru montaj incastrat, nu o fisa mobila pentru cablu.

Produsul este dimensionat pentru curent IEC de 16A si tensiune nominala de 380-415V AC, la frecventa de 50/60Hz. Are 4 poli, pozitie de cheie 6h si cod de culoare rosu, conform sistemului de identificare pentru conectica industriala. Gradul de protectie declarat este IP44, iar conformitatea este indicata pentru EN 60309-2. Flansa de montaj are dimensiunea de 75 x 75 mm.

Conectarea conductoarelor se realizeaza prin borne cu surub. Contactele sunt din aliaj CuZn cu suprafata nichelata, iar corpul este realizat din material plastic. La instalare se monteaza in decupajul si pe suprafata de fixare compatibile cu flansa, apoi se conecteaza conductoarele la bornele dedicate fazelor si protectiei, respectand schema instalatiei si pozitia 6h a interfetei.

Montajul, verificarea continuitatii conductorului de protectie si testarea functionarii trebuie efectuate de personal calificat, cu alimentarea intrerupta. Conectorul trebuie utilizat numai cu o priza industriala compatibila ca numar de poli, curent nominal, domeniu de tensiune, cod de culoare si pozitie 6h. Nu se depaseste curentul nominal de 16A si nu se foloseste produsul daca elementele de fixare, bornele sau carcasa prezinta deteriorari.

Intrebari frecvente

Este o fisa mobila pentru cablu?

Nu. Este un conector industrial de aparat, destinat montajului incastrat pe panou sau carcasa de echipament.

Ce configuratie de contacte are?

Are configuratie 3P+E: trei poli de faza si un contact de protectie, in total 4 poli.

Care sunt tensiunea si curentul nominal?

Este prevazuta pentru 16A si pentru domeniul de tensiune 380-415V AC, la 50/60Hz.

Ce inseamna pozitia 6h?

Pozitia 6h reprezinta codarea mecanica a contactului de protectie. Pentru conectare corecta, partea pereche trebuie sa aiba aceeasi pozitie 6h, precum si configuratie, tensiune si curent compatibile.

Cum se conecteaza conductoarele?

Conductoarele se fixeaza in borne cu surub. Instalarea trebuie realizata cu circuitul nealimentat, de personal calificat, cu respectarea sectiunii conductorului si a normelor aplicabile instalatiei.
