Descriere

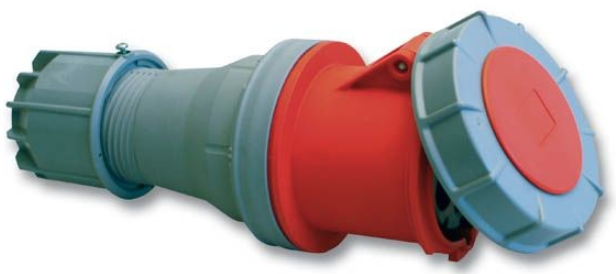

Priza mobila trifazica din gama Power Twist este o cupla CEE pentru realizarea conexiunilor detasabile la echipamente si prelungitoare de forta. Configuratia cu 5 poli, 3P+N+PE, permite alimentarea consumatorilor trifazati care necesita conductor de nul si conductor de protectie. Constructia dreapta este adecvata pentru instalatii temporare sau mobile din ateliere, zone de productie, santiere, spatii comerciale, aplicatii de service si alimentarea echipamentelor tehnice.

Curentul nominal este de 63A, iar tensiunea nominala conform codificarii IEC este 400V, 50/60Hz, cu domeniu declarat de 200/346V pana la 240/415V AC. Conectorul are pozitia de cheie 6h, identificare rosie pentru aplicatii de 400V si 5 contacte. Carcasa este realizata din poliamida PA6, iar contactele sunt din alama CuZn, prevazute cu arc lamelar din CuBe. Gradul de protectie declarat este IP66/IP67, iar rezistenta la impact este IK10.

Conectarea se realizeaza prin borne tip rama cu surub. Este compatibila cu conductoare flexibile de 6-16 mm2 si cu cabluri avand diametrul exterior intre 14,5 si 36 mm. Intrarea cablului se face prin presetupe cu piulita, iar sistemul de prindere trebuie strans corect pentru mentinerea protectiei mecanice si a etanseitatii. Lungimea recomandata pentru dezizolarea mantalei este de 100 mm, iar lungimea de dezizolare a conductoarelor este de 15-18 mm. Dimensiunile declarate sunt 269 x 114 mm.

Montajul trebuie efectuat numai cu alimentarea intrerupta, de personal calificat, cu respectarea identificarii corecte a fazelor, nulului si conductorului de protectie. Pentru functionare sigura, se va utiliza exclusiv cu stechere si prize CEE compatibile, cu aceeasi configuratie de 63A, 5 poli, 400V si pozitie 6h. Temperatura ambientala de utilizare este intre -25 si 40 grade C, iar rezistenta la temperatura este intre -25 si 80 grade C. Dupa conectare, se verifica strangerea bornelor, fixarea cablului si inchiderea corecta a ansamblului pentru pastrarea nivelului de protectie IP.

Intrebari frecvente

Pentru ce tip de alimentare este potrivita aceasta priza mobila?

Este destinata conexiunilor trifazate de 400V, 50/60Hz, cu 5 poli: trei faze, nul si conductor de protectie. Pozitia de cheie este 6h, specifica conexiunilor CEE de 400V.

Ce cablu poate fi conectat la aceasta cupla CEE?

Bornele cu surub accepta conductoare flexibile cu sectiunea de 6-16 mm2. Presetupa este destinata cablurilor cu diametrul exterior intre 14,5 si 36 mm.

Poate fi folosita in exterior?

Da, gradul de protectie IP66/IP67 o recomanda pentru medii cu praf si expunere la jeturi puternice de apa sau imersie temporara, cu conditia montajului corect, a strangerii presetupei si a utilizarii cu elemente de conectare compatibile.

Ce inseamna configuratia 3P plus N plus PE?

Configuratia include trei conductoare de faza, un conductor de nul si un conductor de protectie. Ea este utilizata pentru alimentarea echipamentelor trifazate care necesita si nul.

Este necesar montajul de catre un electrician?

Da. Conectarea trebuie efectuata cu circuitul fara tensiune si de personal calificat, pentru respectarea identificarii conductoarelor, a cuplului de strangere si a continuitatii conductorului de protectie.
