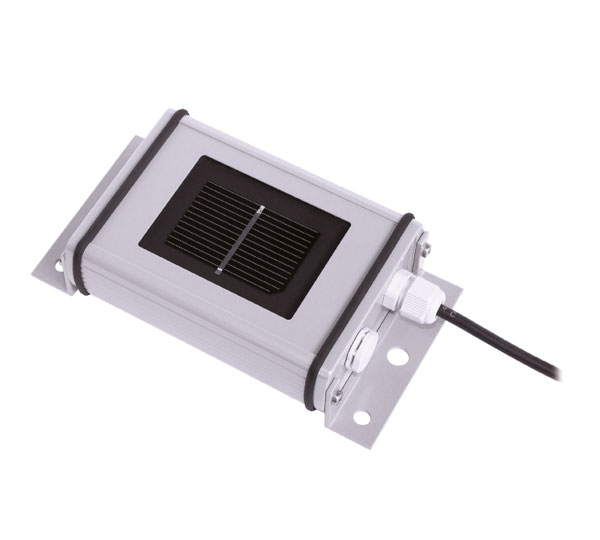

![Senzor iradianta solara IMT-Technology [1]](https://gomagcdn.ro/domains2/energodepot.ro/files/product/original/senzor-iradianta-solara-imt-technology-cu-temperatura-celula-592504.jpg "Senzor iradianta solara IMT-Technology [1]")
Senzor de iradianta solara IMT-Technology cu compensare activa a temperaturii si masurarea temperaturii celulei. Semnalele de iesire pentru iradianta si temperatura sunt 4 - 20 mA.
- Masurare iradianta: 0 - 1.500 W/m2 cu semnal 4 - 20 mA.
- Masurare integrata a temperaturii celulei, cu semnal 4 - 20 mA.
- Compensare activa a temperaturii.
- Cablu ecranat de 3 m si carcasa din aluminiu cu IP65.
- Alimentare 24 V DC, cu domeniu admis 12 - 28 V DC.
Durata de livrare: 7 pana la 10 zile lucratoare
Produse Alternative
- Descriere
- Caracteristici
- Review-uri (0)
IMT-Technology Si-I-420TC-T este un senzor de iradianta solara cu celula de siliciu monocristalin, destinat masurarii iradiantei in sistemele fotovoltaice. Modelul include si masurarea temperaturii celulei solare, care poate fi utilizata aproximativ ca temperatura modulului.
Senzorul transmite pentru iradianta un semnal de 4 - 20 mA corespunzator domeniului 0 - 1.500 W/m2. Pentru temperatura celulei solare, semnalul de iesire este 4 - 20 mA, pentru domeniul -40 grade C pana la +90 grade C. Compensarea activa a temperaturii este inclusa.
Conectarea electrica se realizeaza prin cablu ecranat de 3 m. Senzorul necesita alimentare la 24 V DC, cu domeniu admis de 12 - 28 V DC, iar impedanta de sarcina admisa este intre 20 Ohm si 400 Ohm.
Carcasa din aluminiu vopsit in camp electrostatic are grad de protectie IP65. Temperatura de functionare este de la -35 grade C pana la 80 grade C.
Specificatii tehnice
| Celula solara | Siliciu monocristalin (50 mm x 33 mm) |
| Variabile masurate | Iradianta, temperatura celulei |
| Compensare temperatura | Activa |
| Semnal de iesire iradianta | 4 - 20 mA pentru 0 - 1.500 W/m2 |
| Semnal de iesire temperatura celula | 4 - 20 mA pentru -40 grade C pana la +90 grade C |
| Tensiune de alimentare | 24 V DC (12 - 28 V DC) |
| Consum de curent | tipic 10 - 46 mA |
| Conectare electrica | Cablu ecranat de 3 m |
| Impedanta de sarcina | minim 20 Ohm si maxim 400 Ohm |
| Temperatura de functionare | -35 grade C pana la 80 grade C |
| Carcasa | Aluminiu vopsit in camp electrostatic |
| Grad de protectie | IP65 |
| Dimensiuni | 155 mm x 85 mm x 39 mm |
| Greutate | aprox. 350 - 470 g |
| Timp de raspuns (99 %, pentru g > 50 W/m2) | 0,15 s |
| Offset | 2,2 W/m2 |
| Stabilitate pe an | 0,50 % |
| Neliniaritate | 0,10 % |
| Dependenta de temperatura, pentru -35 grade C pana la +80 grade C | 0,40 % |
| Incertitudine de masurare iradianta | +/-5 W/m2, +/-2,5 % din valoarea citita |
| Incertitudine masurare interna temperatura | 1,0 K / 1,3 K pentru -35 grade C pana la +60 grade C / -35 grade C pana la +80 grade C |
Intrebari frecvente
Ce masoara senzorul Si-I-420TC-T?
Modelul masoara iradianta si temperatura celulei solare.
Care este domeniul de masurare al iradiantei?
Domeniul de masurare al iradiantei este 0 - 1.500 W/m2. Semnalul de iesire corespunzator este 4 - 20 mA.
Ce semnal transmite pentru temperatura celulei?
Temperatura celulei este transmisa prin semnal 4 - 20 mA. Domeniul indicat este de la -40 grade C pana la +90 grade C.
Ce alimentare necesita senzorul?
Senzorul necesita alimentare la 24 V DC. Domeniul admis al tensiunii de alimentare este 12 - 28 V DC.
Care sunt conditiile de conectare si protectie?
Senzorul este prevazut cu cablu ecranat de 3 m si necesita o impedanta de sarcina intre 20 Ohm si 400 Ohm. Carcasa are grad de protectie IP65.
Material: Aluminiu vopsit in camp electrostatic
Model: Si-I-420TC-T
