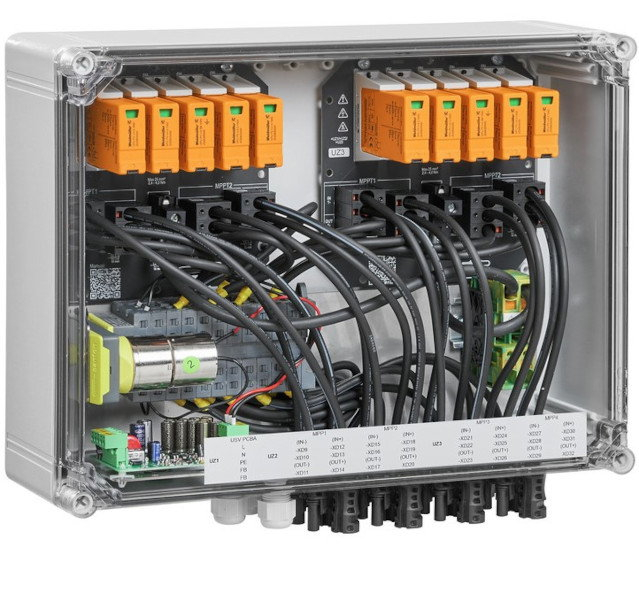

![Separator DC Weidmuller 4 MPPT 1100 V [1]](https://gomagcdn.ro/domains2/energodepot.ro/files/product/original/separator-dc-weidmuller-4-mppt-1100-v-553588.jpg "Separator DC Weidmuller 4 MPPT 1100 V [1]")
Separator DC Weidmuller cu 4 MPPT, 2 intrari si 1 iesire per MPPT. Ofera deconectare la distanta, protectie la supratensiune Tip I/II si tensiune nominala DC de 1100 V.
- 4 MPPT, cu 2 intrari si 1 iesire pentru fiecare MPPT.
- Tensiune nominala DC de 1100 V si curent maxim de 44 A per MPPT.
- Separator de urgenta cu reconectare automata dupa revenirea tensiunii de comanda.
- Protectie la supratensiune DC Tip I/II.
- Carcasa IP65, cu dimensiuni de 135 x 400 x 340 mm.
Durata de livrare: 7 pana la 10 zile lucratoare
Produse Alternative
- Descriere
- Caracteristici
- Review-uri (0)
Separatorul DC Weidmuller este o cutie de conexiuni fotovoltaice cu separator de urgenta pentru sisteme fotovoltaice pe acoperis. Acesta deconecteaza automat conductoarele de string la intrarea in cladire, pentru ca instalatia sa ramana fara tensiune in situatii de urgenta.
Produsul este prevazut pentru 4 MPPT, cu 2 intrari si 1 iesire pentru fiecare MPPT. Tensiunea nominala DC este de 1100 V, iar curentul maxim pentru fiecare MPPT si pentru fiecare string este de 44 A.
Conectarea DC se realizeaza prin conectori MC4-Evo 2, pentru conductoare cu sectiunea intre 2,5 mm2 si 16 mm2. Carcasa se fixeaza cu urechi de montare si picioare de montaj.
Separatorul are protectie la supratensiune DC Tip I/II si grad de protectie IP65. Functioneaza la temperaturi ambientale de la -20 grade C la 50 grade C si reconecteaza automat stringurile dupa revenirea tensiunii de comanda.
Specificatii tehnice
| Tip produs | Cutie de conexiuni fotovoltaice cu separator de urgenta |
| Numar puncte de putere maxima | 4 |
| Intrari / iesiri per MPPT | 2 intrari / 1 iesire |
| Tensiune nominala DC | 1100 V |
| Tensiune maxima de intrare DC | 1100,00 V |
| Curent nominal | 44,00 A |
| Curent maxim per punct de putere maxima | 44 A |
| Curent maxim per string | 44,00 A |
| Conector DC | MC4-Evo 2 |
| Sectiune conductor DC minima | 2,5 mm2 |
| Sectiune conductor DC maxima | 16 mm2 |
| Numar intrari DC | 8 |
| Numar maxim de intrari DC per MPPT | 2 intrari conectate in paralel |
| Numar maxim de iesiri DC per MPPT | 1 iesire |
| Sigurante | Nu |
| Tip siguranta | Fara cartus fuzibil si fara suport |
| Protectie la supratensiune DC | Tip I/II |
| Curent de descarcare nominal In (8/20 us) | 20 kA |
| Curent total de descarcare Itotal (8/20 us) | 50 kA |
| Curent de impuls Iimp (10/350 us) | 5 kA |
| Curent total de descarcare Itotal (10/350 us) | 10 kA |
| Curent de scurtcircuit ISCPV | 11000 A |
| Nivel de protectie Up (+/-, -/PE, +/PE) | <= 3,8 kV |
| Consum de putere in repaus PC | <0,2 W |
| Tensiune de comanda | 100 V AC - 250 V AC, 50/60 Hz |
| Timp de deconectare | 1,5 s |
| Reconectare automata dupa caderea tensiunii | Da |
| Numar cicluri de functionare | 10000 |
| Numar cicluri de deconectare la curent nominal | 300 |
| Curent de varf absorbit de separator | 300 mA |
| Curent continuu absorbit de separator | 30 mA |
| Grad de protectie | IP65 |
| Clasa de protectie | II |
| Rezistenta la impact | IK08 conform IEC 62208, IK10 conform IEC 62262 |
| Material carcasa | Poliester ranforsat cu fibra de sticla, policarbonat |
| Mod de montare | Urechi de fixare |
| Dimensiuni | 135 x 400 x 340 mm |
| Adancime | 135 mm |
| Latime | 400 mm |
| Inaltime | 340 mm |
| Greutate neta | 7559 g |
| Temperatura ambientala | -20 grade C...50 grade C |
| Umiditate | 5...95 %, fara condens |
| Locatie de instalare | Zona exterioara protejata |
| Accesorii incluse | 4 picioare de montaj, 1 dop de etansare |
| Garantie | 5 ani |
Intrebari frecvente
Pentru cate MPPT este prevazut separatorul DC?
Produsul este prevazut pentru 4 MPPT. Fiecare MPPT are 2 intrari si 1 iesire.
Care este tensiunea nominala DC?
Tensiunea nominala DC este de 1100 V. Tensiunea maxima de intrare DC este de asemenea 1100,00 V.
Ce curent suporta fiecare MPPT?
Curentul maxim pentru fiecare punct de putere maxima este de 44 A. Curentul maxim per string este de 44,00 A.
Ce tip de conectare DC foloseste?
Intrarea si iesirea DC folosesc conectori MC4-Evo 2. Sectiunea compatibila a conductoarelor este intre 2,5 mm2 si 16 mm2.
Separatorul reconecteaza automat stringurile?
Da. Dupa revenirea tensiunii de comanda, separatorul reconecteaza automat stringurile fotovoltaice.
Curent nominal: 44.00 A
Material: Poliester ranforsat cu fibra de sticla, policarbonat
Tip montare: Cu urechi de fixare
Brand: Weidmuller
Model: PVC DC 2I 1O 4MPP RD SPD1R EVO 11
