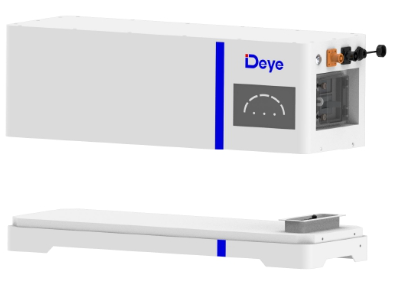

DEYE AI-W5.1-PDU1-B este unitatea de control si distributie necesara pentru configurarea sistemelor de stocare bazate pe bateriile stivuibile DEYE AI-W5.1-B. Pachetul include Power Distribution Unit I – PDU1 si baza de sustinere, fiind componenta de legatura dintre modulele de baterie si invertorul hibrid compatibil.

Acest modul are rol esential in organizarea unui sistem modular de acumulare, asigurand:

• interfata de putere dintre baterii si invertor;
• interfata de comunicatie pentru schimbul de date cu invertorul;
• afisarea vizuala a starii sistemului prin LED-uri;
• sustinerea fizica a coloanei de baterii prin baza inclusa;
• posibilitatea de extindere a capacitatii prin configuratii cu mai multe module de baterie.

Functii principale

Control si conectare intre baterie si invertor

Modulul AI-W5.1-PDU1-B preia conexiunea de putere si comunicatie de la pachetul de baterii si o transmite catre invertorul hibrid. Conform documentatiei Deye, sistemul necesita comunicatie cu invertorul pentru activarea corecta a modului de functionare cu baterie litiu si pentru obtinerea performantei optime.

Afisarea starii sistemului

PDU-ul include semnalizare LED pentru monitorizarea locala:

• 5 LED-uri pentru nivelul SOC, in trepte de la 20% la 100%;
• 3 LED-uri de stare pentru functionare, alarma si protectie.

Suport pentru sisteme modulare intre 5.12 si 30.72 kWh

Intr-o configuratie tipica, 1 x PDU1 + 1 x baza poate fi utilizat impreuna cu 1 pana la 6 baterii DEYE AI-W5.1-B, ceea ce permite construirea unui stack cu o capacitate totala de la 5.12 kWh pana la 30.72 kWh.

Extindere inter-cluster si functionare in paralel

Producatorul descrie AI-W5.1-PDU1-B ca unitate destinata bateriilor AI-W5.1-B, cu suport pentru extindere de capacitate intre clustere si operare in paralel. Aceasta caracteristica permite proiectarea unor sisteme de stocare mai ample, in functie de cerintele instalatiei.

Intreruptor integrat pentru protectia sistemului

Versiunile actuale de brosura pentru seria AI-W5.1-B indica pentru AI-W5.1-PDU1-B un disjunctor integrat tip molded case, bipolar, 250 A / 1000 V, utilizat in arhitectura de distributie si protectie a sistemului.

Specificatii tehnice principale

Observatie tehnica importanta

Pentru configurarea unui sistem complet cu baterii DEYE AI-W5.1-B, modulul AI-W5.1-PDU1-B + baza este componenta centrala a stack-ului de baterii. Fara aceasta unitate, modulele de baterie nu sunt pregatite pentru conectarea directa la invertor in configuratia standard Deye.

Produse compatibile recomandate de la acelasi producator

• DEYE AI-W5.1-B – modul baterie LiFePO4 5.12 kWh, utilizat pentru construirea stack-ului de stocare.
• Invertoare hibride Deye compatibile cu sistemul AI-W5.1-B, pentru configuratii rezidentiale monofazate sau trifazate.
• DEYE AI-W5.1-PDU3-B, utilizat in arhitecturile integrate AI-W5.1-B-ESS si in anumite configuratii de paralelizare.
• Module suplimentare DEYE AI-W5.1-B, pentru cresterea capacitatii sistemului pana la 30.72 kWh per stack cu PDU1.
