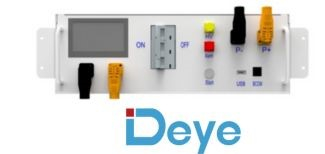

DEYE BOS-G-PDU-2 este unitatea de control pentru sistemele de stocare de inalta tensiune DEYE BOS-G Pro, avand rolul de a coordona functionarea clusterului de baterii si de a realiza interfata de conexiune dintre modulele de stocare si echipamentele externe de conversie a energiei, precum invertoarele sau sistemele PCS compatibile.

Produsul functioneaza intr-un domeniu larg de tensiune, de 200–1000 Vdc, fiind proiectat pentru arhitecturi de stocare modulare cu baterii DEYE BOS-G Pack 5.1 Pro. Unitatea gestioneaza fluxul energetic, parametrii sistemului si comunicatia dintre bateria HV si echipamentele asociate.

Control centralizat pentru baterii HV

BOS-G-PDU-2 actioneaza ca Battery Cluster Control Box, fiind componenta centrala de control a bancului de baterii BOS-G Pro. Aceasta unitate permite integrarea modulelor de baterie intr-un sistem complet de stocare si asigura functionarea coordonata a ansamblului la nivel de tensiune, curent si comunicatie.

Este utilizata in configuratii cu:

• 5 module pentru sistemele BOS-G25 Pro;
• 8 module pentru BOS-G40 Pro;
• 12 module pentru BOS-G60 Pro;
• 16 module pentru BOS-G80 Pro.

Compatibilitate cu sistemele BOS-G Pro

Unitatea DEYE BOS-G-PDU-2 este destinata platformei de baterii BOS-G Pro, bazata pe module LiFePO4 de 5.12 kWh, 51.2 V si 100 Ah. In functie de numarul de module instalate, sistemul poate atinge capacitati totale cuprinse intre 25.6 kWh si 81.92 kWh, iar PDU-ul asigura controlul energetic al intregului cluster HV.

Domeniu larg de operare si curenti ridicati

BOS-G-PDU-2 este proiectat pentru utilizare in sisteme de inalta tensiune, cu urmatoarele caracteristici electrice principale:

• Tensiune de operare: 200–1000 Vdc
• Curent nominal de incarcare / descarcare: 100 A
• Curent maxim de incarcare / descarcare: 120 A
• Intrare DC auxiliara: 12 ± 2% V / 4.15 A

Aceste valori permit utilizarea sa in sisteme de stocare cu puteri ridicate, specifice instalatiilor rezidentiale avansate, comerciale sau industriale de mica si medie dimensiune.

Echipare standard pentru integrare rapida

Conform brosurii oficiale Deye, cutia HV este livrata in configuratie standard cu accesorii necesare pentru integrare:

• rezistenta terminala 120 ohm;
• cablu de comunicatie 250 mm;
• cablu de putere 140 mm.

Aceste elemente faciliteaza conexiunea in cadrul sistemului BOS-G Pro si reduc timpul de configurare la montaj.

Monitorizare si comunicatie

Manualul de instalare indica porturi dedicate pentru interconectarea dintre unitatile BOS-G-PDU-2, conexiunea cu sistemul PCS si comunicatia bateriei prin protocol CAN. Astfel, unitatea permite transferul datelor esentiale de exploatare si integrarea corecta a sistemului de stocare in ansamblul energetic.

Design compact pentru instalare in rack

DEYE BOS-G-PDU-2 are o constructie compacta, adaptata sistemelor de tip rack. Unitatea are:

• dimensiuni: 440 × 570 × 150 mm;
• greutate aproximativa: 19 kg;
• grad de protectie: IP20;
• interval temperatura de functionare: -20°C pana la +65°C.

Aceste caracteristici o fac potrivita pentru integrarea in camere tehnice, rack-uri dedicate sistemelor BOS-G Pro si solutii ESS instalate in spatii protejate.

Rolul BMS-ului in siguranta sistemului

In arhitectura BOS-G Pro, unitatea de control participa la supravegherea si functionarea inteligenta a sistemului de stocare. Platforma Deye foloseste concepte de management al bateriei orientate catre:

• protectie la supraincarcare;
• protectie la supradescarcare;
• protectie la supracurent;
• monitorizarea temperaturii;
• echilibrarea parametrilor de functionare ai sistemului.

Aceste principii sunt descrise de Deye pentru familia BOS-G si sustin functionarea stabila si sigura a solutiilor de stocare HV.

Specificatii tehnice principale

Produse compatibile recomandate de la acelasi producator

• DEYE BOS-G Pro 5.12 kWh – modul baterie HV LiFePO4 utilizat in configuratiile BOS-G Pro;
• DEYE BOS-G25 Pro / G40 Pro / G60 Pro / G80 Pro – sisteme complete de stocare configurate cu 5, 8, 12 sau 16 module;
• Invertoare hibride DEYE de inalta tensiune compatibile cu platforma BOS-G Pro;
• Accesorii de rack si conectica specifice sistemelor DEYE BOS-G Pro.
