Buton adaptor alb pentru relee si variatoare

Descriere

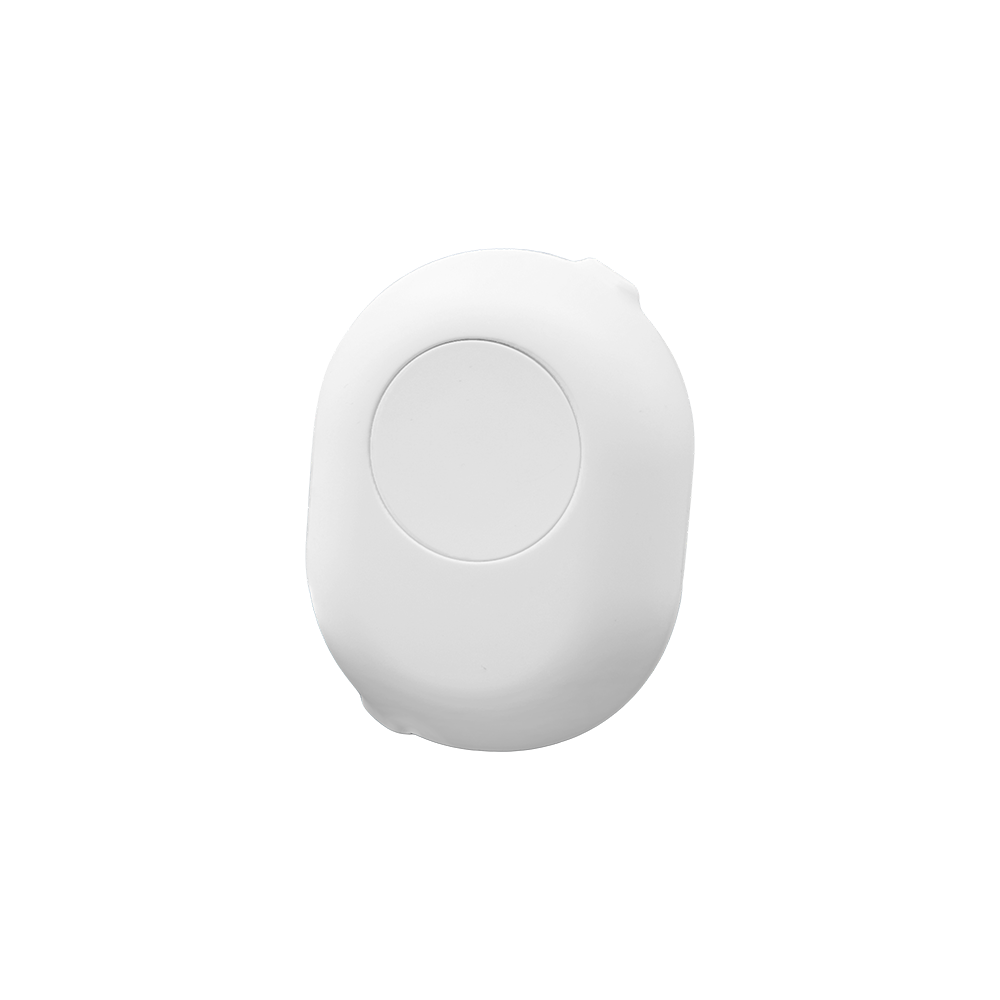

Acest buton adaptor alb este o carcasa pentru montaj aparent, proiectata pentru integrarea unui releu sau variator compatibil si pentru adaugarea unui punct de comanda fizic. Permite modernizarea lampilor de veghe, veiozelor, ventilatoarelor sau altor consumatori mici, fara interventii in doza incastrata. Produsul nu functioneaza independent: pentru functionare necesita instalarea in interior a unui modul de comanda compatibil.

Carcasa are dimensiunile de 63 x 84 x 28 mm si o greutate de 45,62 g. Este realizata din plastic alb cu finisaj mat si inscriptionare gri, fiind echipata cu borne push-in pentru conexiuni rapide. Functioneaza la alimentare de 220-240 V AC, 50 Hz, iar tensiunea maxima de comutare este de 240 V AC. Curentul maxim admis este de 3 A si nu trebuie sa depaseasca valoarea nominala admisa de modulul instalat in carcasa.

Pentru conectare sunt disponibile doua intrari de alimentare si doua iesiri, pentru nul si faza, precum si cinci conductoare preinstalate de 35 mm. Conductoarele sunt codificate cromatic pentru conexiunile de faza, intrare, nul, iesire si intrare de comanda. Bornele accepta conductori rigizi, multifilari sau cu ferule, cu sectiune intre 0,2 si 1,5 mm2; lungimea recomandata de dezizolare este de 7-8 mm. Carcasa se monteaza independent, pe suprafata plana.

Instalarea trebuie realizata numai cu alimentarea oprita si cu respectarea schemei de cablare aferente modulului utilizat. Tipul sarcinii conectate trebuie sa fie compatibil cu releul sau variatorul montat in carcasa. Produsul este destinat utilizarii la temperaturi ambientale intre -20 si 40 grade C, umiditate relativa intre 30 si 70 procente si altitudini de pana la 2000 m. Pentru siguranta electrica si functionare corecta, montajul este recomandat personalului calificat.

Intrebari frecvente

Poate fi utilizat produsul fara un releu sau variator?

Nu. Carcasa este un accesoriu de montaj si comanda fizica, iar pentru functionare necesita instalarea unui releu sau variator compatibil.

Ce tensiune de alimentare suporta?

Este proiectat pentru alimentare la 220-240 V AC, 50 Hz. Tensiunea maxima de comutare este de 240 V AC.

Care este curentul maxim admis?

Curentul maxim admis este de 3 A, fara a depasi curentul nominal admis de modulul de comanda montat in carcasa.

Ce sectiune de conductor poate fi conectata?

Bornele push-in accepta conductori cu sectiune intre 0,2 si 1,5 mm2, rigizi, multifilari sau prevazuti cu ferule.

Unde se poate monta?

Este destinat montajului aparent, independent, pe o suprafata plana. Este potrivit pentru automatizarea lampilor, ventilatoarelor si a altor consumatori compatibili.
