Descriere

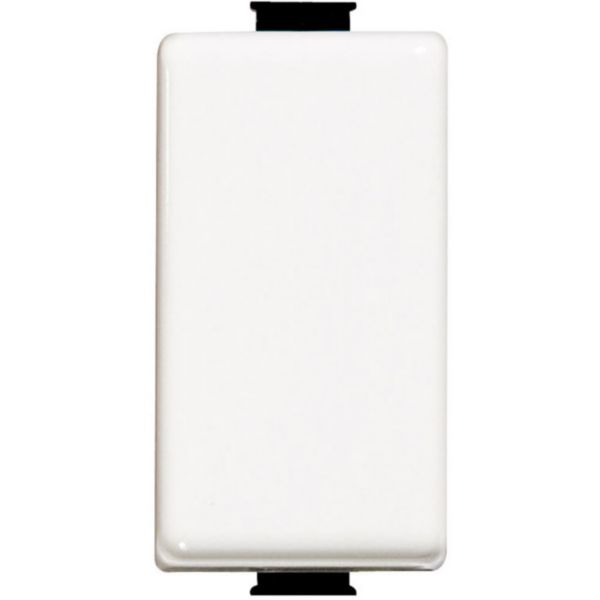

Butonul cu revenire este un aparat de comanda modular pentru circuite electrice de interior, destinat actionarilor momentane. Dupa apasare, clapeta revine automat in pozitia initiala, fiind adecvata pentru comanda soneriilor, releelor de impuls, temporizatoarelor, contactoarelor sau altor echipamente care necesita un semnal de scurta durata. Constructia cu o clapeta si finisaj alb permite integrarea discreta in instalatii rezidentiale si tertiare.

Aparatul are configuratie 1P, cu un contact normal deschis, un singur modul si actionare electromecanica. Functioneaza la tensiunea nominala de 250 V AC, cu un curent nominal de 10 A si frecventa de utilizare de 50 pana la 60 Hz. Carcasa este realizata din material plastic termoplastic, fara halogeni, cu finisaj lucios alb, nuanta apropiata de RAL 9003. Gradul de protectie este IP20, iar dimensiunile aparatului sunt 23,2 mm latime, 43,6 mm inaltime si 36,6 mm adancime.

Montajul se realizeaza in suport pentru aparataj modular, prin clipsare, iar conectarea conductoarelor se face la borne cu surub. Sectiunea de conductor indicata este de 2,5 mm2, iar doza de incastrare trebuie sa aiba o adancime minima de 40 mm. Formatul de 1 modul ajuta la realizarea ansamblurilor cu mai multe functii, in functie de suportul si rama compatibile utilizate in instalatie.

Produsul este destinat exclusiv montajului in interior, in zone uscate, unde protectia IP20 este adecvata. Inainte de instalare sau interventii, circuitul trebuie deconectat de la alimentare si verificat fara tensiune. Se recomanda montajul de catre personal calificat, respectarea schemei electrice a instalatiei si utilizarea produsului numai in limitele parametrilor nominali de tensiune, curent si temperatura de functionare, intre minus 5 grade C si 50 grade C.

Intrebari frecvente

Pentru ce se foloseste un buton cu revenire?

Este utilizat pentru comenzi momentane, deoarece contactul se inchide numai pe durata apasarii si clapeta revine automat. Poate fi folosit pentru sonerii, relee de impuls, temporizatoare sau comenzi pentru automatizari.

Ce tip de contact are acest buton?

Are un contact normal deschis, cu un pol. Contactul se activeaza la apasare si revine la starea initiala dupa eliberarea clapetei.

Cum se monteaza aparatul?

Se fixeaza prin clipsare intr-un suport pentru aparataj modular si se conecteaza prin borne cu surub. Este necesara o doza de incastrare cu adancime minima de 40 mm.

Poate fi utilizat in exterior sau in spatii umede?

Nu este recomandat pentru utilizare directa in exterior sau in zone expuse la umezeala, deoarece are grad de protectie IP20. Se foloseste in spatii interioare uscate, in doze si rame adecvate.

Care sunt limitele electrice de utilizare?

Aparatul este prevazut pentru 250 V AC, 10 A si frecventa de 50 pana la 60 Hz. Instalarea trebuie realizata cu circuitul scos de sub tensiune si cu respectarea parametrilor nominali.
