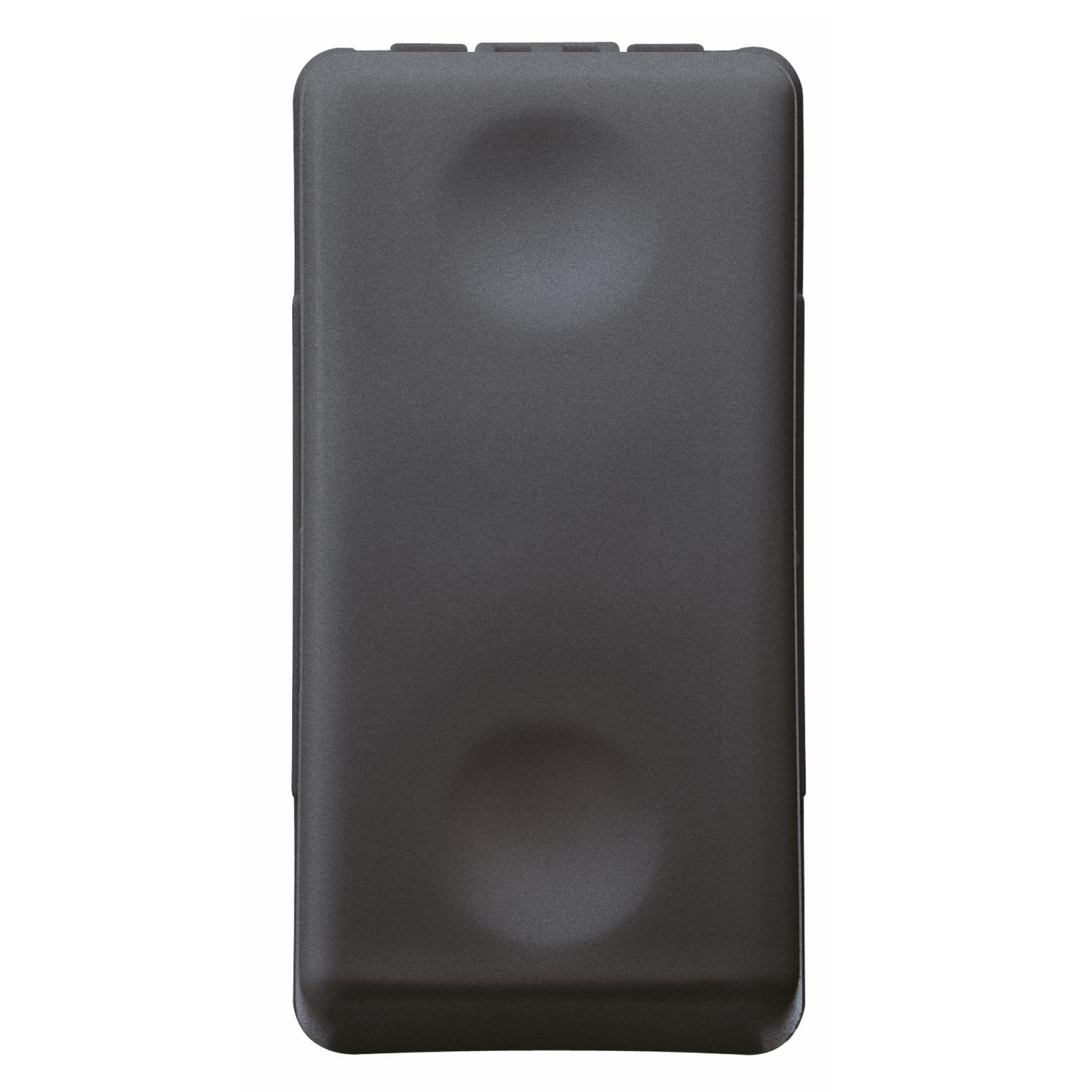

Buton cu revenire 1 modul 10A negru

Descriere

Butonul cu revenire este un aparat de comanda modular destinat realizarii comenzilor momentane, prin apasare si revenire automata. Contactul normal deschis il recomanda pentru actionarea soneriilor, releelor cu impuls, temporizatoarelor, contactoarelor sau altor circuite de comanda care necesita un semnal de scurta durata. Finisajul negru permite integrarea in ansambluri de aparataj cu aspect unitar.

Aparatul este unipolar, cu contact NO si curent nominal de 10 A la tensiunea de 250 V c.a. Ocupa 1 modul si este realizat din tehnopolimer. Respecta standardul EN 60669-1, are rezistenta la tensiune de incercare de 2000 V la 50 Hz timp de 1 minut si rezistenta de izolatie mai mare de 5 MOhm. Durabilitatea declarata este de 40000 de schimbari de pozitie la curent nominal, 250 V c.a. si cos phi 0,6.

Conectarea se realizeaza prin borne cu surub. Bornele accepta conductori flexibili cu sectiunea intre 0,75 si 2 x 4 mm2, respectiv conductori rigizi cu sectiunea intre 0,5 si 2 x 2,5 mm2. Pentru instalare, mecanismul se monteaza intr-un suport compatibil pentru aparataj modular de 1 modul si se completeaza cu rama compatibila, in functie de configuratia aleasa pentru doza si instalatie.

Pentru siguranta, instalarea si verificarea conexiunilor trebuie efectuate numai cu circuitul scos de sub tensiune, de catre personal calificat. Produsul are rezistenta la termo presiune cu bila de 125 grade C, test la fir incandescent de 850 grade C si rezistenta la tractiunea conductorului in borna de peste 50 N. Se utilizeaza exclusiv in instalatii interioare si in limitele electrice declarate.

Intrebari frecvente

Ce tip de contact are acest buton cu revenire?

Are un contact normal deschis, care se inchide doar pe durata apasarii si revine automat la pozitia initiala dupa eliberare.

Pentru ce aplicatii poate fi utilizat?

Poate fi utilizat pentru sonerii, relee cu impuls, temporizatoare, contactoare si alte circuite care necesita o comanda momentana.

Ce conductori se pot conecta la borne?

Bornele cu surub accepta conductori flexibili de la 0,75 la 2 x 4 mm2 si conductori rigizi de la 0,5 la 2 x 2,5 mm2.

Este un intrerupator clasic cu pozitie permanenta?

Nu. Este un buton cu revenire automata, destinat transmiterii unui impuls temporar, nu mentinerii permanente a circuitului in pozitia pornit sau oprit.

Care sunt valorile electrice nominale?

Este proiectat pentru 10 A la 250 V c.a. si are configuratie unipolara cu contact normal deschis.
