Descriere

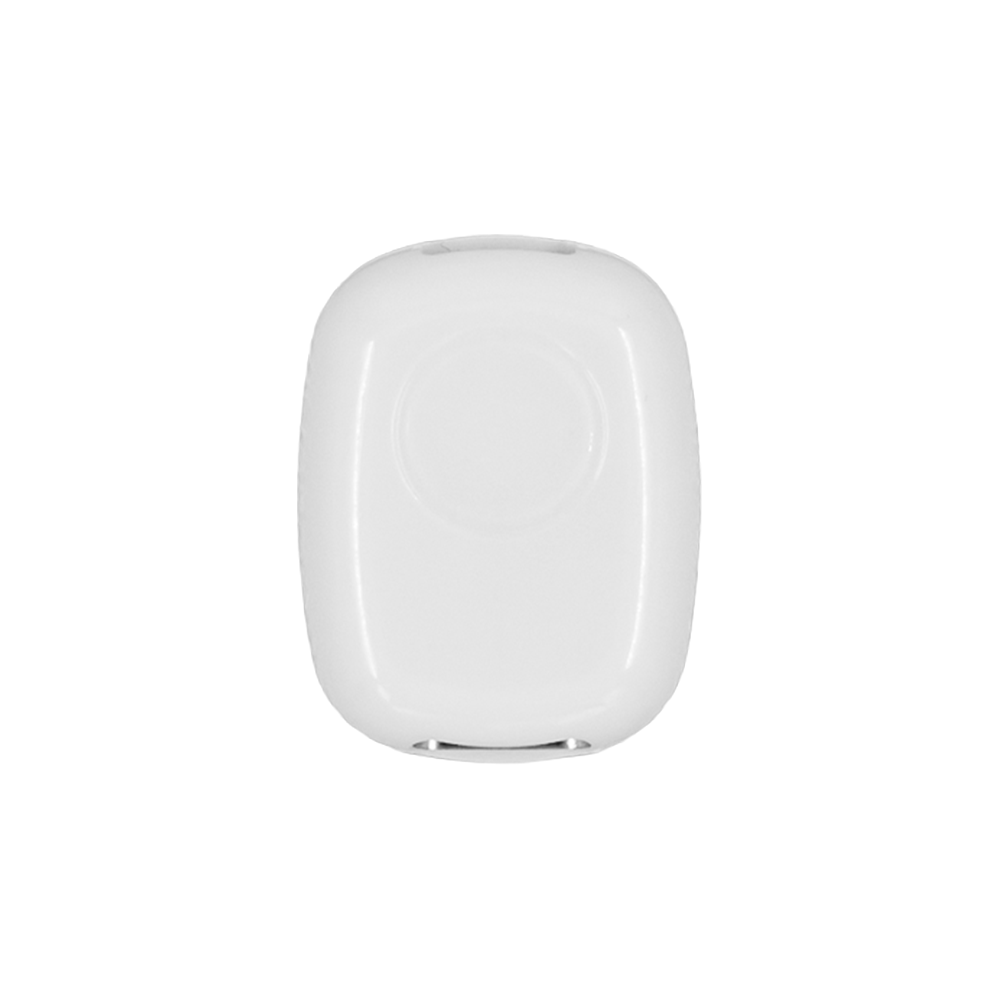

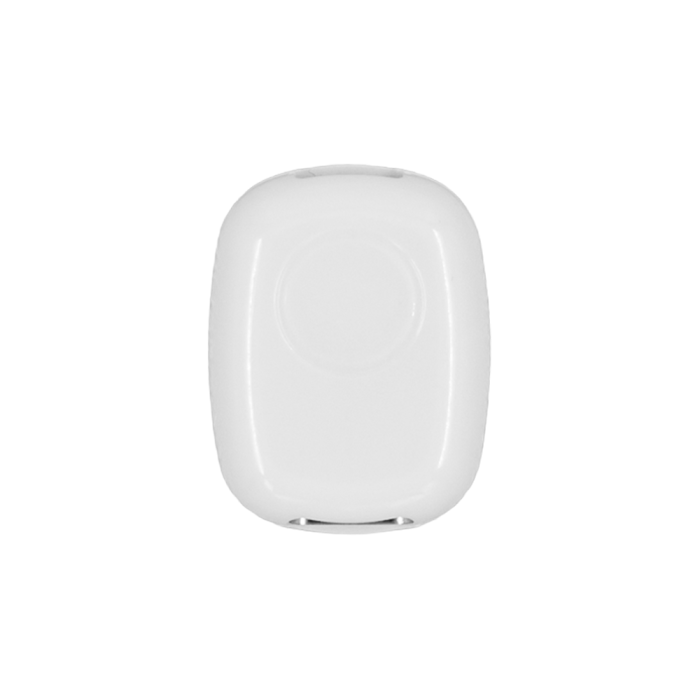

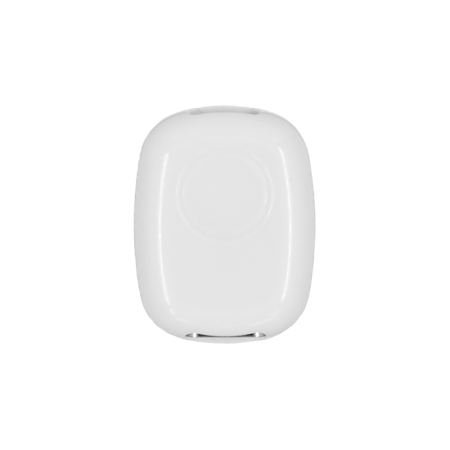

The Pill este un controler compact pentru monitorizare si automatizari de joasa tensiune, destinat conectarii senzorilor si perifericelor in spatii restranse. Poate fi utilizat pentru citirea temperaturii, umiditatii, semnalelor digitale si tensiunilor analogice, precum si ca gateway Bluetooth pentru dispozitive compatibile. Functiile de automatizare locala, programare, scripturi si componente virtuale il recomanda pentru aplicatii rezidentiale, tehnice, de laborator sau hobby.

Alimentarea se realizeaza la 5 V curent continuu prin port USB C, iar consumul de putere este sub 1 W. Carcasa din plastic are dimensiunile de 26 x 19.95 x 8.5 mm si o greutate de 3 g. Comunicarea WiFi foloseste standardul 802.11 b g n in banda 2.4 GHz, iar conectivitatea Bluetooth este BLE 4.2. Dispozitivul are trei intrari sau iesiri digitale configurabile la nivel logic de 3.3 V; intrarile digitale accepta maximum 3.3 V, iar iesirile pot comuta maximum 3.3 V si 20 mA. Voltmetrul integrat masoara 0 pana la 2.5 V curent continuu.

Pentru montaj, dispozitivul se alimenteaza cu o sursa USB C de 5 V si se configureaza prin interfata web locala sau aplicatia dedicata. Este livrat cu adaptor de cablu cu mufa jack de 3.5 mm pentru conectarea accesoriilor compatibile. Poate utiliza un senzor DHT22 sau pana la cinci sonde DS18B20, cu splitterul compatibil. Prin module externe dedicate se pot adauga conexiuni pe borne, masurare analogica si de tensiune pana la 30 V curent continuu sau comanda a doua sarcini de curent continuu prin relee statice izolate galvanic, pana la 30 V si 300 mA pe canal.

Se utilizeaza exclusiv in instalatii de joasa tensiune, in limitele electrice ale intrarilor, iesirilor si accesoriilor conectate. Temperatura ambientala de functionare este intre minus 20 si 40 grade C, la umiditate relativa intre 30 si 70 procente. Nu conectati direct tensiune de retea, sarcini care depasesc valorile admise sau periferice necompatibile. Pentru protectia echipamentului si a instalatiei, respectati polaritatea, instructiunile modulului extern utilizat si realizati conexiunile cu alimentarea oprita.

Intrebari frecvente

La ce se foloseste acest controler?

Este utilizat pentru monitorizarea si automatizarea aplicatiilor de joasa tensiune, inclusiv citirea temperaturii, umiditatii, semnalelor digitale si tensiunilor analogice cu accesorii compatibile.

Cum se alimenteaza dispozitivul?

Alimentarea se face la 5 V curent continuu prin port USB C. Consumul declarat este sub 1 W.

Ce senzori de temperatura sunt compatibili?

Poate functiona cu un senzor DHT22 sau cu pana la cinci sonde DS18B20, atunci cand este utilizat splitterul compatibil.

Poate masura tensiunea unei baterii de 12 V sau 24 V?

Pentru tensiuni de pana la 30 V curent continuu este necesar modulul extern dedicat de masurare analogica. Voltmetrul integrat masoara intervalul 0 pana la 2.5 V.

Poate controla direct echipamente la 230 V?

Nu. Este un dispozitiv pentru joasa tensiune. Iesirile digitale sunt la nivel logic de 3.3 V, iar controlul sarcinilor DC de pana la 30 V si 300 mA pe canal necesita modulul extern cu relee statice.
