Descriere

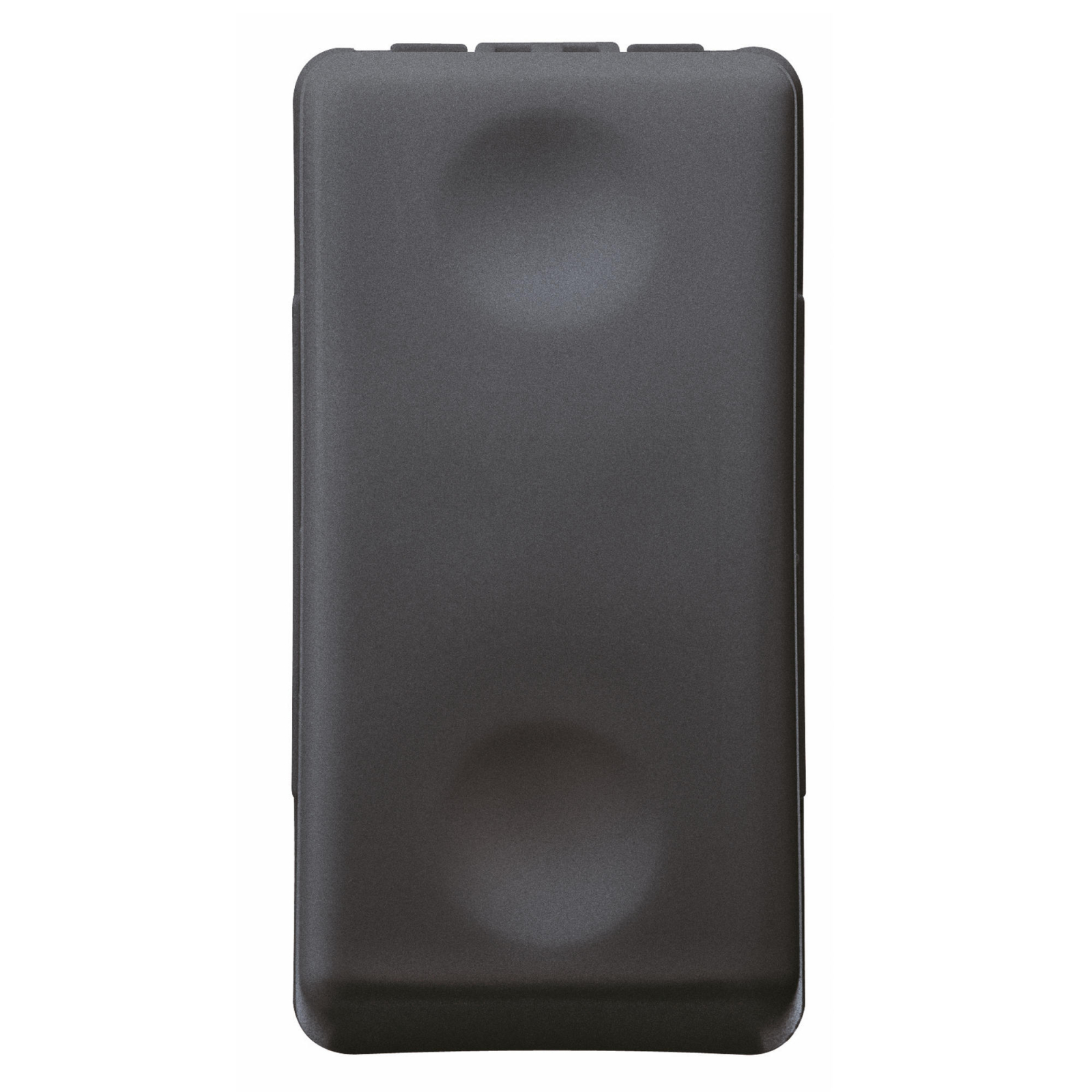

Intrerupatorul cap scara unipolar este destinat comenzii unui circuit de iluminat din doua puncte, fiind potrivit pentru scari, holuri, coridoare sau incaperi cu doua cai de acces. Constructia modulara de 1 modul si finisajul negru permit integrarea intr-o configuratie unitara de aparataj pentru instalatii rezidentiale, comerciale sau de renovare.

Aparatul are tensiune nominala de 250 V ac si caracteristica nominala 1P - 16AX. Este conform cu standardul EN 60669-1, are rezistenta la tensiune de incercare de 2000 V la 50 Hz timp de 1 minut si rezistenta de izolatie mai mare de 5 MOhm. Pentru corpuri de iluminat LED la 230 V, puterea nominala indicata este de 200 W. Corpul este realizat din tehnopolimer, iar rezistenta la utilizare indelungata este declarata la 40000 de schimbari de pozitie, la curent nominal, 250 V ac si cos phi 0,6.

Conectarea se realizeaza prin borne cu surub. Bornele accepta conductori flexibili cu sectiune de la 0,75 la 2 x 4 mm2 si conductori rigizi cu sectiune de la 0,5 la 2 x 2,5 mm2. Pentru realizarea unei comenzi din doua puncte, intrerupatorul se monteaza impreuna cu un al doilea aparat de acelasi tip, utilizand schema electrica adecvata si elementele compatibile ale sistemului modular.

Montajul si cablarea trebuie efectuate numai cu alimentarea oprita, de personal calificat, cu respectarea normativelor electrice aplicabile. Produsul are test de presiune cu bila la 125 grade C si test cu fir incandescent la 850 grade C; forta de retinere a conductorului in borna este mai mare de 50 N. Verificati compatibilitatea cu doza, suportul si rama utilizate inainte de instalare.

Intrebari frecvente

La ce foloseste un intrerupator cap scara?

Este utilizat pentru controlul aceluiasi circuit de iluminat din doua locuri diferite, de exemplu la capetele unui hol, ale unei scari sau in doua puncte de acces ale unei incaperi.

Care sunt valorile nominale ale aparatului?

Aparatul este unipolar, are tensiune nominala de 250 V ac si caracteristica nominala 16AX. Puterea nominala declarata pentru lampi LED la 230 V este de 200 W.

Ce tipuri de conductori pot fi conectati?

Bornele cu surub accepta conductori flexibili intre 0,75 si 2 x 4 mm2 si conductori rigizi intre 0,5 si 2 x 2,5 mm2.

Este potrivit pentru montaj realizat de utilizator?

Conectarea aparatajului electric trebuie realizata cu circuitul scos de sub tensiune si de personal calificat, conform schemei de instalare si reglementarilor electrice aplicabile.

Cate module ocupa?

Ocupa 1 modul in configuratia de aparataj compatibila.
