Descriere

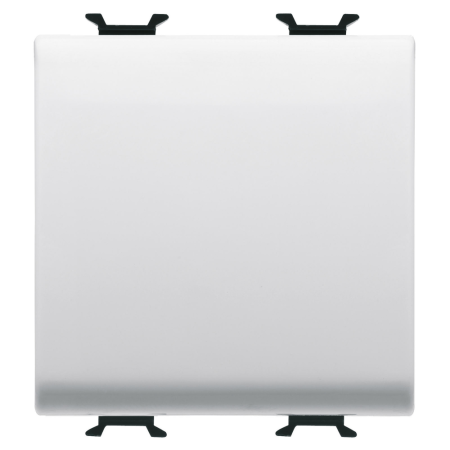

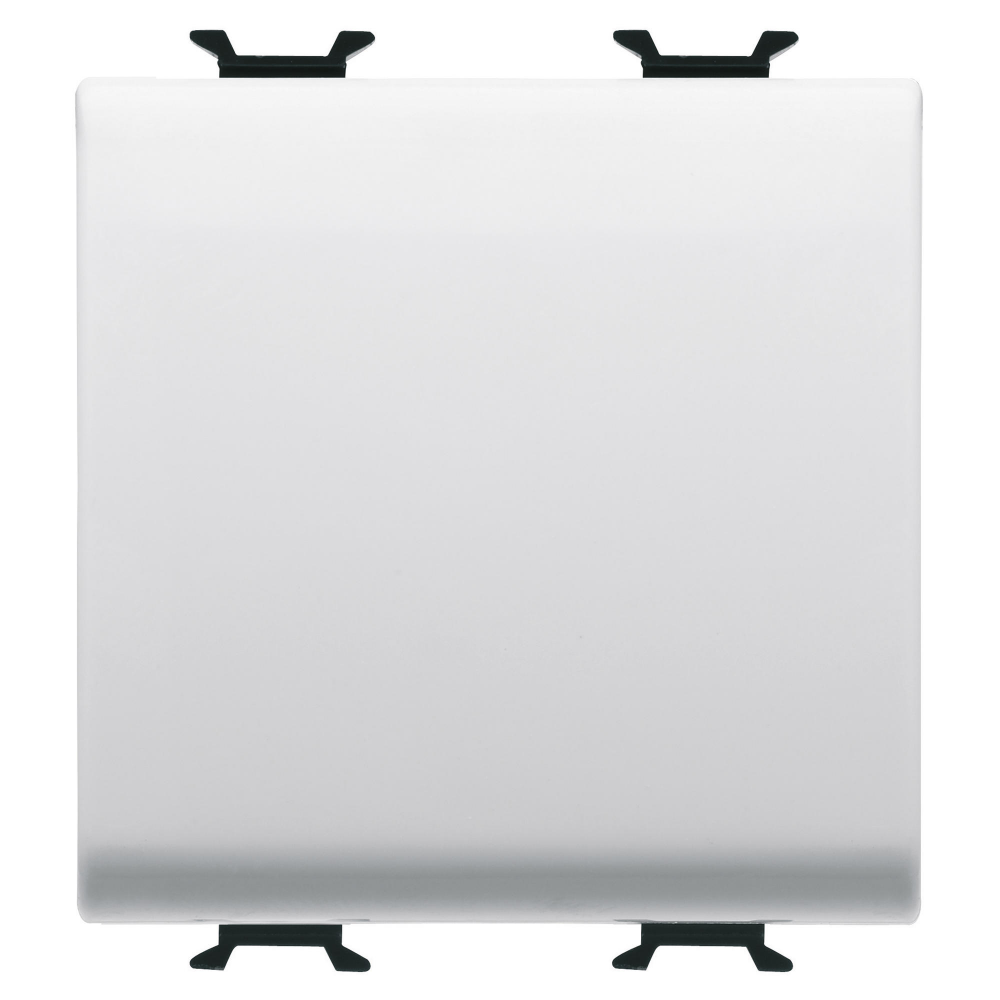

Acest intrerupator cap scara modular este destinat comandarii unui circuit de iluminat din doua puncte diferite, fiind potrivit pentru scari, holuri, coridoare, dormitoare sau zone de acces. Constructia cu tasta neutra si finisaj alb lucios se integreaza in sistemele modulare de aparataj civil, unde functiile pot fi combinate cu alte mecanisme si rame compatibile din aceeasi gama.

Aparatul este un comutator unipolar 1P, cu tensiune nominala de 250 V AC si curent nominal de 16AX. Este realizat pentru ocuparea a 2 module si dispune de borne cu surub. Pentru corpuri de iluminat LED la 230 V, puterea nominala declarata este de 200 W. Respecta standardul EN 60669-1, are rezistenta de izolatie mai mare de 5 MOhm si suporta o tensiune de incercare de 2000 V la 50 Hz timp de 1 minut.

Conectarea se realizeaza in doza si pe suportul modular compatibil, urmand schema electrica pentru circuit cap scara. Bornele permit conectarea conductoarelor rigide cu sectiunea de la 0,5 la 2 x 2,5 mm2 sau a conductoarelor flexibile cu sectiunea de la 0,75 la 2 x 4 mm2. Sistemul de fixare frontala al mecanismului faciliteaza montarea si demontarea fara scoaterea suportului.

Pentru durabilitate in exploatare, intrerupatorul este proiectat pentru 40000 de manevre la curent nominal, 250 V AC si cos phi 0,6. Corpul din tehnopolimer este testat la termopresiune cu bila la 125 grade C si la fir incandescent la 850 grade C, iar rezistenta bornelor la tractiunea cablului este mai mare de 50 N. Inainte de interventie, circuitul trebuie scos de sub tensiune, iar instalarea trebuie efectuata de personal calificat, cu respectarea normelor electrice aplicabile.

Intrebari frecvente

Ce este un intrerupator cap scara?

Este un aparat de comanda care permite actionarea aceluiasi circuit de iluminat din doua puncte diferite. Se foloseste frecvent la capetele unei scari, ale unui hol sau ale unui coridor.

Ce tensiune si curent nominal are produsul?

Functioneaza la 250 V AC si are curent nominal de 16AX.

Ce tipuri de conductori se pot conecta?

Bornele cu surub accepta conductori rigizi de la 0,5 la 2 x 2,5 mm2 si conductori flexibili de la 0,75 la 2 x 4 mm2.

Poate fi utilizat pentru iluminat LED?

Da. Puterea nominala declarata pentru lampi LED la 230 V este de maximum 200 W.

Este necesara oprirea alimentarii la instalare?

Da. Circuitul trebuie deconectat de la alimentare inainte de conectare, iar montajul trebuie realizat de personal calificat.
