Descriere

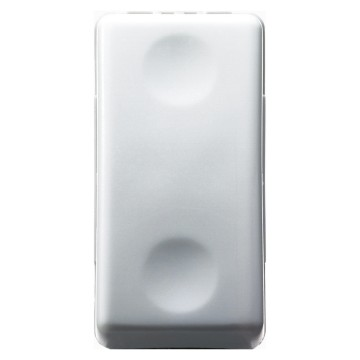

Intrerupatorul cruce modular este destinat circuitelor de iluminat comandate din trei sau mai multe puncte. Se monteaza intre doua intrerupatoare cap scara si permite actionarea aceluiasi consumator luminos din mai multe zone ale unei locuinte, cladiri de birouri, hotel sau spatiu comercial. Echiparea cu clapeta neutra si finisaj alb il recomanda pentru realizarea unor configuratii unitare de aparataj modular.

Aparatul are configuratie unipolara, ocupa 1 modul si este proiectat pentru tensiunea nominala de 250 V AC, cu curent nominal 16AX. Puterea nominala admisa pentru lampi LED la 230 V este de 200 W. Produsul respecta standardul EN 60669-1, are rezistenta de izolatie mai mare de 5 MOhm si suporta o tensiune de incercare de 2000 V la 50 Hz timp de 1 minut. Durata declarata pentru manevre este de 40000 de schimbari de pozitie la curent nominal, 250 V AC si cos phi 0,6.

Conectarea se realizeaza prin borne cu surub. Bornele accepta conductori flexibili cu sectiunea de la 0,75 la 2 x 4 mm2 si conductori rigizi cu sectiunea de la 0,5 la 2 x 2,5 mm2. Pentru instalare este necesara integrarea in suportul si rama compatibile din aceeasi gama modulara, in functie de tipul dozei si configuratia aleasa. Schema de legare trebuie realizata corect, cu doua intrerupatoare cap scara la extremitatile circuitului de comanda.

Pentru fiabilitate in exploatare, aparatul are material din tehnopolimer, rezistenta la termopresiune cu bila de 125 grade C si rezistenta la fir incandescent de 850 grade C. Bornele asigura o rezistenta la tractiunea cablurilor mai mare de 50 N. Inainte de montaj, alimentarea circuitului trebuie oprita si verificata absenta tensiunii; instalarea si verificarea functionala se recomanda a fi efectuate de personal calificat, conform normelor aplicabile instalatiilor electrice de joasa tensiune.

Intrebari frecvente

La ce se foloseste un intrerupator cruce?

Se foloseste pentru comanda aceluiasi circuit de iluminat din 3 sau mai multe puncte. Se instaleaza intre doua intrerupatoare cap scara.

Care sunt valorile electrice nominale?

Aparatul este nominalizat la 250 V AC si 16AX. Pentru lampi LED la 230 V, puterea nominala declarata este de 200 W.

Ce conductori pot fi conectati la borne?

Bornele cu surub accepta conductori flexibili de la 0,75 la 2 x 4 mm2 si conductori rigizi de la 0,5 la 2 x 2,5 mm2.

Este necesar un intrerupator cruce pentru comanda din doua locuri?

Nu. Pentru comanda unui corp de iluminat din doua locuri se utilizeaza doua intrerupatoare cap scara. Intrerupatorul cruce este necesar cand exista cel putin trei puncte de comanda.

Este compatibil cu rame si suporturi modulare?

Da, se utilizeaza impreuna cu suporturi si rame compatibile din aceeasi gama modulara. Verificati numarul de module si tipul dozei inainte de achizitie.
