Descriere

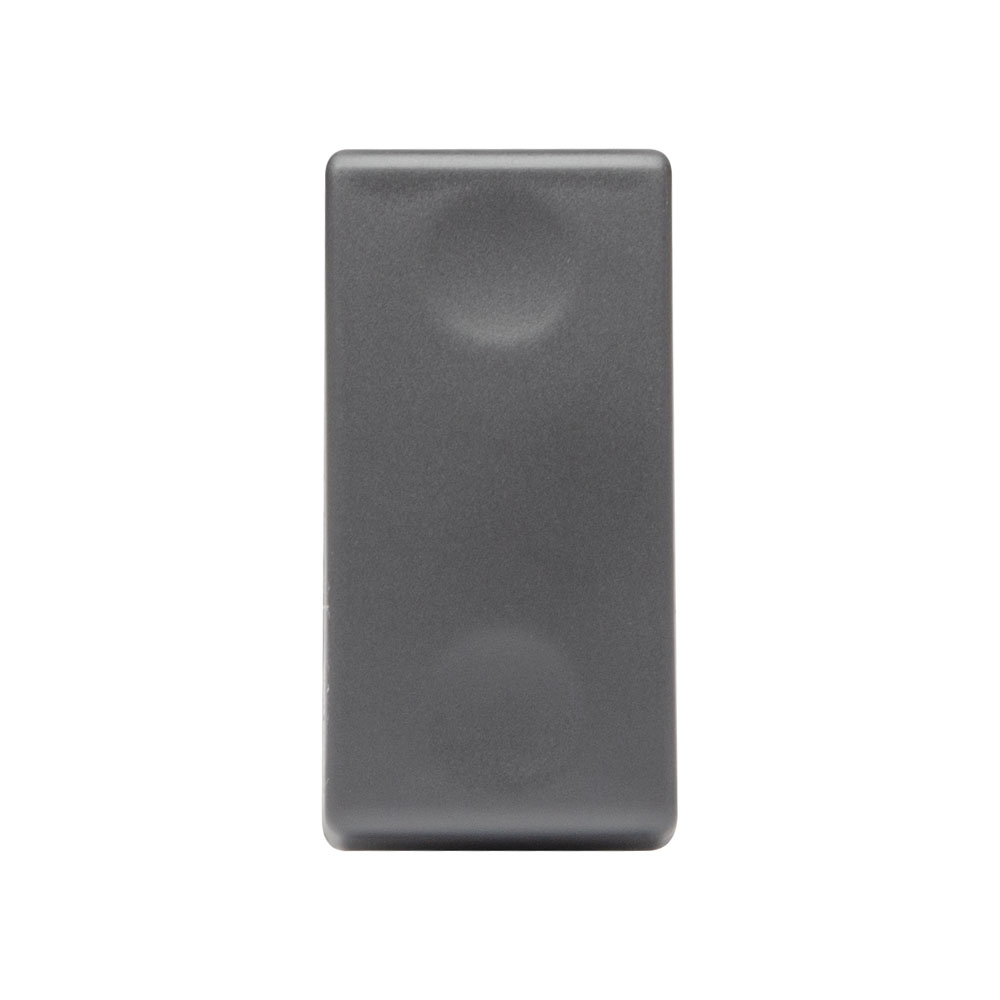

Intrerupatorul cruce modular cu finisaj negru este destinat realizarii circuitelor de iluminat comandate din trei sau mai multe puncte. Se monteaza intre doua intrerupatoare cap scara si permite schimbarea traseului conductorilor de comanda, fiind potrivit pentru holuri lungi, scari interioare, zone de acces, dormitoare sau spatii comerciale cu mai multe puncte de actionare. Formatul de 1 modul permite integrarea in configuratii modulare cu alte mecanisme de aparataj compatibile.

Aparatul are configuratie 1P, tensiune nominala de 250 V ac si curent nominal 16AX. Este conform cu standardul EN 60669-1, are rezistenta la tensiunea de test de 2000 V la 50 Hz timp de 1 minut si rezistenta de izolatie mai mare de 5 MOhm. Pentru lampi LED la 230 V, puterea nominala declarata este de 200 W. Mecanismul este realizat din tehnopolimer, iar numarul de module este 1.

Conectarea se realizeaza prin borne cu surub. Bornele accepta conductori flexibili cu sectiunea de la 0,75 la 2 x 4 mm2 si conductori rigizi cu sectiunea de la 0,5 la 2 x 2,5 mm2. Pentru o functionare corecta, intrerupatorul cruce se utilizeaza exclusiv in schema corespunzatoare, intre doua mecanisme cap scara, impreuna cu suport si rama ornamentala compatibile cu sistemul modular ales.

Mecanismul este proiectat pentru 40.000 de schimbari de pozitie la curent nominal, 250 V ac si cos phi 0,6. Testul de termopresiune cu bila este de 125 grade C, iar rezistenta la fir incandescent este de 850 grade C; prinderea bornei la tractiunea cablului este mai mare de 50 N. Inainte de montaj, alimentarea circuitului trebuie oprita si verificata, iar instalarea trebuie efectuata de personal calificat, cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

La ce se foloseste un intrerupator cruce?

Se foloseste pentru comanda aceluiasi corp de iluminat din trei sau mai multe puncte. Se monteaza intre doua intrerupatoare cap scara, nu ca intrerupator simplu independent.

Care este curentul nominal al mecanismului?

Curentul nominal este de 16AX la tensiunea de 250 V ac.

Ce conductori pot fi conectati la borne?

Bornele cu surub accepta conductori rigizi de la 0,5 la 2 x 2,5 mm2 si conductori flexibili de la 0,75 la 2 x 4 mm2.

Este potrivit pentru iluminat cu LED?

Da. Puterea nominala declarata pentru lampi LED la 230 V este de 200 W.

Cate module ocupa in suportul de aparataj?

Mecanismul ocupa 1 modul si necesita suport si rama ornamentala compatibile cu sistemul modular utilizat.
