Descriere

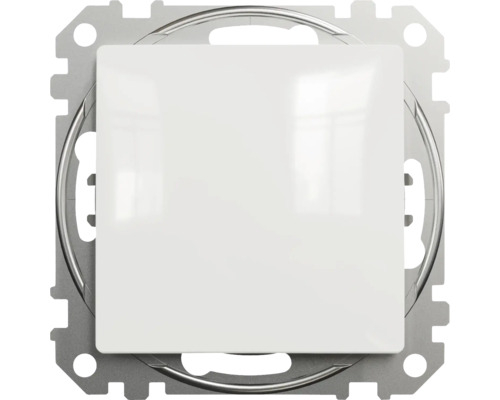

Acest intrerupator cruce este utilizat pentru controlul unui circuit de iluminat din trei sau mai multe puncte. Se monteaza intre doua intrerupatoare cap scara si este o alegere practica pentru holuri lungi, case ale scarii, coridoare, spatii de trecere sau incaperi cu mai multe accese. Mecanismul are finisaj alb lucios si este conceput pentru integrarea in instalatii electrice incastrate.

Aparatul are functie de comutare cruce, curent nominal 10AX si gama de putere declarata de 2300 W. Este specificata utilizarea cu o lampa cu balast integrat de 100 W. Mecanismul are dimensiunile de 73 x 73 x 37 mm, adancimea partii vizibile fiind de 24 mm, iar greutatea neta este de 0,063 kg. Gradul de protectie este IP20, fiind destinat utilizarii la interior, in spatii uscate.

Conectarea se realizeaza prin borne fara surub, pentru conductoare rigide cu sectiunea de pana la 2,5 mm2. Lungimea recomandata de dezizolare a conductorului este de 13 mm. Mecanismul se livreaza cu suport de fixare si permite montaj incastrat, cu fixare prin gheare sau suruburi, in functie de configuratia dozei si a instalatiei. Pentru o functionare corecta, conexiunile trebuie realizate conform schemei electrice specifice unui circuit cu doua intrerupatoare cap scara si unul sau mai multe intrerupatoare cruce.

Produsul are marcaj CE, certificare GOST-R si este realizat conform standardului SR EN 60669-1. Protectia IP20 nu asigura protectie la apa sau praf fin, de aceea aparatul nu este recomandat pentru montaj in exterior ori in zone expuse la umezeala. Inaintea interventiei se intrerupe alimentarea circuitului, iar instalarea si verificarea finala trebuie efectuate de personal calificat.

Intrebari frecvente

La ce se foloseste un intrerupator cruce?

Se foloseste pentru comanda aceluiasi corp sau circuit de iluminat din trei sau mai multe puncte. Se monteaza intre doua intrerupatoare cap scara.

Ce tip de montaj are acest intrerupator?

Este destinat montajului incastrat si se fixeaza in doza prin gheare sau suruburi, in functie de instalatie.

Ce conductoare pot fi conectate?

Mecanismul are borne fara surub si este destinat conductoarelor rigide cu sectiunea de pana la 2,5 mm2. Lungimea indicata pentru dezizolare este de 13 mm.

Poate fi montat in baie sau la exterior?

Nu este recomandat pentru zone expuse la apa ori umezeala, deoarece are grad de protectie IP20 si este destinat utilizarii la interior, in spatii uscate.

Care este puterea declarata a produsului?

Gama de putere declarata este de 2300 W, iar documentatia indica si utilizarea cu o lampa cu balast integrat de 100 W.
