Descriere

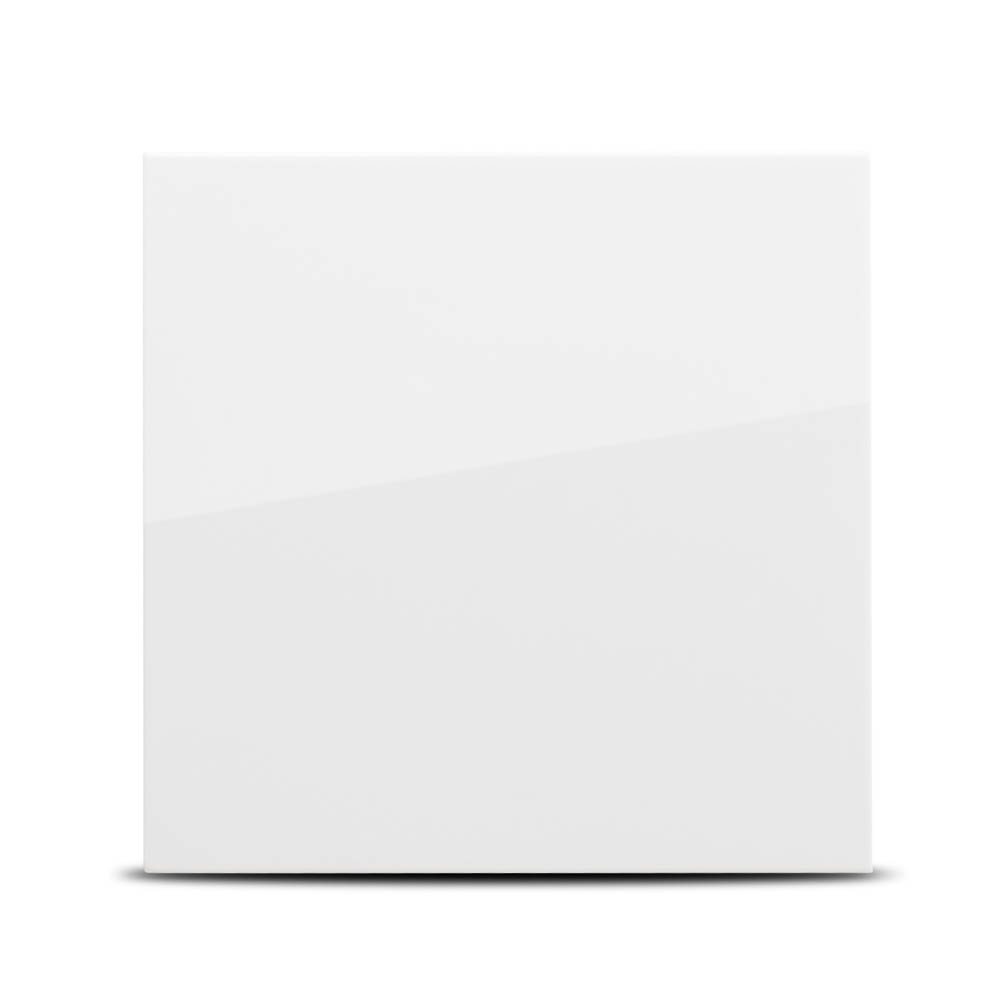

Intrerupatorul cruce cu o clapeta este destinat circuitelor de iluminat comandate din trei sau mai multe puncte. Se utilizeaza impreuna cu intrerupatoare cap scara, fiind o solutie potrivita pentru holuri lungi, case cu etaj, dormitoare cu acces multiplu, spatii de birouri sau zone comerciale unde controlul aceleiasi surse de lumina este necesar din mai multe pozitii. Echipamentul are format modular de 2 module si finisaj alb lucios, apropiat de RAL 9003.

Aparatul este proiectat pentru tensiune nominala de utilizare de 250 V c.a., la frecventa de 50/60 Hz, si curent nominal de 10AX. Dispune de borne fara suruburi pentru conductori rigizi sau flexibili cu sectiunea de pana la 2,5 mm2. Durabilitatea electrica declarata este de 20.000 cicluri la cos phi 0,6, rezistenta de izolatie este peste 5 MOhm la 500 V, iar rigiditatea dielectrica este de 2.000 V. Distanta de deschidere a contactelor este mai mare de 3 mm.

Montajul se realizeaza incastrat, iar mecanismul se fixeaza prin clipsare in suportul compatibil. Dimensiunile sunt 45 mm latime, 45 mm inaltime si 37,75 mm adancime, cu adancime de incastrare de 24,65 mm. Bornele rapide contribuie la o conectare ordonata si eficienta, fara strangerea cu surub, iar ansamblul se completeaza cu elementele modulare compatibile pentru obtinerea configuratiei finale de aparataj.

Pentru utilizare corecta, produsul trebuie instalat numai in circuite de iluminat compatibile si cu alimentarea electrica oprita. Gradul de protectie IP4X ajuta la limitarea patrunderii corpurilor solide, insa aparatul este destinat instalarii in interior si nu trebuie expus direct la apa sau condens. Temperatura ambientala admisa pentru functionare este intre -5 grade C si +40 grade C, iar montajul, verificarea conexiunilor si punerea sub tensiune trebuie efectuate de personal calificat, in conformitate cu normele electrice aplicabile.

Intrebari frecvente

La ce foloseste un intrerupator cruce?

Este utilizat pentru comanda aceluiasi circuit de iluminat din trei sau mai multe puncte. Se monteaza intre doua intrerupatoare cap scara din acelasi circuit.

Ce conductori pot fi conectati la borne?

Bornele fara suruburi accepta conductori rigizi sau flexibili cu sectiunea de pana la 2,5 mm2.

Care sunt valorile electrice nominale?

Aparatul este destinat utilizarii la 250 V c.a., 50/60 Hz, cu un curent nominal de 10AX.

Poate fi montat in exterior?

Este recomandat pentru instalatii interioare. Protectia IP4X se refera la patrunderea corpurilor solide si nu inseamna protectie pentru expunere directa la apa sau condens.

Cum se fixeaza mecanismul?

Mecanismul este destinat montajului incastrat si se fixeaza prin clipsare in suportul compatibil.
